NES-75-48

MEAN WELL
AC/DC преобразователь: В кожухе; 75 Вт; Выход 48В/1.6А; Вход: 85...264VAC / 120...370VDC; -20...60°C
развернуть ▼ свернуть ▲
Фотография серии NES-75

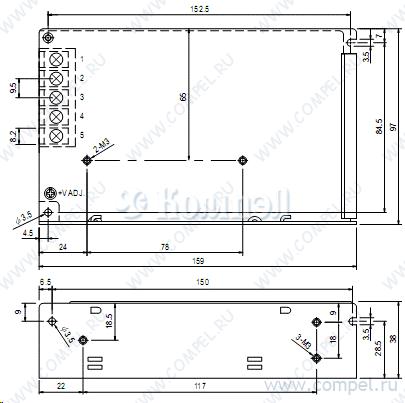

Чертеж серии NES-75



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 159×97×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 9

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P= LRS-75-48 (MW)

— 1 шт КЗ, перегрузка, перенапряжение —
F~ RS-75-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 48 В; U1: 42...54 В; I1: до 1.6 А;... КЗ, перегрузка, перенапряжение —
A+ LM75-22B48 (MORNSUN)

— в коробках 2 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ HRP-75-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 48 В; U1: 45...55.2 В; I1: до 1.6 ... ККМ, дистанционное Вкл/Выкл, 1U профиль КЗ, перегрузка, перенапряжение —
A+ HEP-100-48A (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев —
A+ RSP-75-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 48 В; U1: 45.6...52.8 В; I1: до 2.... ККМ, 1U профиль, ограничение тока КЗ, перегрузка, перенапряжение —
A+ LM75-23B48 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 76.8W, Hybrid
A+ LMF75-20B48 (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — —
A+ LMF75-23B48 (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — — — — — — AC-DC Power Factor Correction Module

Файлы 1

показать свернуть
NES-75 75W Single Output Switching Power Supply series Features : Universal AC input/Full range Protections: Short circuit / Overload / Over voltage Cooling by free air convection 100% full load burn-in test 2 years warranty SPECIFICATION MODEL OUTPUT NES-75-5 NES-75-12 NES-75-15 NES-75-24 DC VOLTAGE 5V 12V 15V 24V 48V RATED CURRENT 14A 6.2A 5A 3.2A 1.6A CURRENT RANGE 0 ~ 14A 0 ~ 6.2A 0 ~ 5A 0 ~ 3.2A 0 ~ 1.6A RATED POWER 70W 74.4W 75W 76.8W 76.8W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 150mVp-p 200mVp-p 240mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V 43.2 ~ 52.8V VOLTAGE TOLERANCE Note.3 INPUT 0.5% 0.5% 0.5% LOAD REGULATION Note.5 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 500ms, 30ms/230VAC HOLD UP TIME (Typ.) 50ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 1200ms, 30ms/115VAC at full load 10ms/115VAC at full load 120 ~ 370VDC EFFICIENCY (Typ.) 77% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.5A/115VAC 0.9A/230VAC COLD START 45A WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE NOTE 1.0% 0.5% OVER VOLTAGE OTHERS 1.0% 0.5% OVERLOAD (Note 6) 1.0% Note.4 PROTECTION EMC 1.0% LINE REGULATION LEAKAGE CURRENT SAFETY & 4.75 ~ 5.5V 2.0% NES-75-48 82% 83% 86% 87% <2mA / 240VAC 110 ~ 150% rated output power 105 ~ 135% Protection type : Hiccup mode, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25 27.6 ~ 32.4V 55.2 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover -20 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 45 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, CB(IEC60950-1) Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY Compliance to EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1 Light industry level, criteria A MTBF DIMENSION 378.2K hrs min. MIL-HDBK-217F (25 159*97*38mm (L*W*H) PACKING 0.52Kg; 30pcs/16.6Kg/0.97CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:NES-75-SPEC 2006-12-27 PDF
Документация на серию NES-75

NES-75.cdr

Дата модификации: 12.01.2007

Размер: 401 Кб

2 стр.
