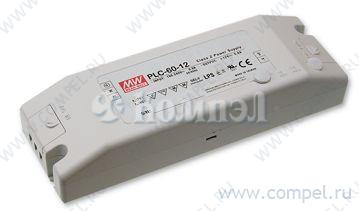

PLC-45-12

ИП для светодиодного освещения: 45.6 Вт; 3800 мА / до 12 В (стаб. по току или напр.); вход: 90…264 В
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 181×62×35 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ TXM 050-112 (TRACO) 1 шт КЗ, перегрузка, перенапряжение
A+ RS-50-12 (MW) в коробках 45 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 50.4Вт,Uвх=88-264В AC(125-373В DC),вы... КЗ, перегрузка, перенапряжение
A+ LRS-50-12 (MW) в коробках 60 шт КЗ, перегрузка, перенапряжение
A+ LM50-22B12 (MORNSUN) 1 шт КЗ, перегрузка, перенапряжение
A+ LM50-23B12 (MORNSUN) 1 шт КЗ, перегрузка, перенапряжение
A+ CS50-12 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 50 Вт; Выход: 12 В; U1: 9.6...13.2 В; I1: до 4.2... КЗ, перегрузка, перенапряжение
A+ TMT 50112C (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 50 Вт; Выход: 12 В; U1: 12 В; I1: до 4.2 А; Стаб... компактный дизайн, ограничение тока
A+ EPS-45-12-C (MW) 1 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ PLN-45-12 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 45 Вт; Выход: 12 В; U1: 9...12 В; I1: 3.8 А; Ста... КЗ, перегрузка, перенапряжение, перегрев
A+ ODLV-65-12 (MW)

A+ ODLV-65A-12 (MW)

A+ LM50-20B12 (MORNSUN) КЗ, перегрузка, перенапряжение
A+ LS50-12 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 50 Вт; Выход: 12 В; U1: 10.8...13.2 В; I1: до 4.... КЗ, перегрузка, перенапряжение

Файлы 1

показать свернуть
PLC-45 45W Single Output LED Power Supply series Features : Universal AC input / Full range Fully isolated plastic case with terminal block style of I/O Built-in constant current limiting circuit Adjustable output voltage and current level Protections:Short circuit/Over load/Over voltage/Over temperature Built-in active PFC function, comply with EN61000-3-2 class C ( 75% load) UL1310 class 2 power unit Pass LPS Cooling by free air convection 100% full load burn-in test High reliability Suitable for LED lighting and moving sign applications Compliance to worldwide safety regulations for lighting 2 years warranty 110 F M SELV M EQUIVALENT SPECIFICATION MODEL DC VOLTAGE ( except for 48V ) PLC-45-15 PLC-45-20 PLC-45-24 PLC-45-27 PLC-45-36 12V 15V 20V 24V 27V 36V PLC-45-48 48V 11.25 ~15V 15 ~ 20V 18 ~24V 20.25 ~27V 27 ~ 36V 36 ~ 48V RATED CURRENT 3.8A 3A 2.3A 1.9A 1.7A 1.25A 0.95A CURRENT RANGE 0 ~ 3.8A 0 ~ 3A 0 ~ 2.3A 0 ~ 1.9A 0 ~ 1.7A 0 ~ 1.25A 0 ~ 0.95A RATED POWER 45.6W 45W 46W 45.6W 45.9W 45W 45.6W RIPPLE & NOISE (max.) Note.2 2Vp-p 2.4Vp-p 1.8Vp-p 2.7Vp-p 2.7Vp-p 3.6Vp-p 4.6Vp-p VOLTAGE ADJ. RANGE Note.5 11.5 ~ 13V 14.5 ~ 16.2V 19.5 ~ 22V 24 ~ 26V 25 ~ 30V 32.5 ~ 39V 43.6 ~ 51.8V CURRENT ADJ. RANGE Note.5 2.85 ~ 3.914A 2.25 ~ 3.1A 1.725 ~ 2.37A 1.425 ~1.957A 1.275 ~ 1.75A 0.938 ~ 1.288A 0.713 ~ 0.979A 86.5% 86.5% 87.5% 87.5% VOLTAGE TOLERANCE Note.3 10% LINE REGULATION 3.0% 5.0% LOAD REGULATION 1500ms / 230VAC 3000ms / 115VAC at full load SETUP TIME VOLTAGE RANGE INPUT ( for 48V only) PLC-45-12 CONSTANT CURRENT REGION Note.6 9 ~ 12V OUTPUT LPS Note.4 90 ~ 264VAC 127 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR PF 0.9 at 75 ~ 100% load, 115VAC / 230VAC EFFICIENCY(Typ.) 83.5% 85% AC CURRENT INRUSH CURRENT(max.) 0.55A/115VAC 40A/230VAC 0.25A/230VAC LEAKAGE CURRENT OVER CURRENT SHORT CIRCUIT PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT 86.5% <0.75mA / 240VAC 110% (max) 95 ~ 110% Protection type : Constant current limiting, recovers automatically after fault condition is removed Hiccup mode, recovers automatically after fault condition is removed. 13.8 ~ 16V 17.5 ~ 21V 22.8 ~ 25V 28 ~ 32V 31 ~ 35V 41 ~ 46V 54 ~ 60V Protection type : Shut down o/p voltage, re-power on to recover 95 10 (TSW1) detect on heatsink of power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -30 ~ +50 (Refer to output load derating curve) 20 ~ 95% RH non-condensing -40 ~ +80 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) VIBRATION 10 ~ 500Hz, 2G 12min./1cycle, period for 72min. each along X, Y, Z axes SAFETY STANDARDS UL1310 Class 2, TUV EN61347-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91(except for 48V) approved WITHSTAND VOLTAGE I/P-O/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE I/P-O/P:100M Ohms / 500VDC / 25 / 70% RH EMC EMI CONDUCTION & RADIATION Compliance to EN55015, EN55022 (CISPR22) Class B Compliance to EN61000-3-2 Class C ( 75% load) ; EN61000-3-3 HARMONIC CURRENT EMS IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024,EN61547, light industry level, criteria A 515Khrs min. MIL-HDBK-217F (25 ) 181.5*62*35mm (L*W*H) 0.41Kg; 30pcs/13.3Kg/0.67CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. Direct connecting to LEDs is not suggested for models with “RIPPLE & NOISE” > 10% and using additional drivers is highly recommended. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristics for more details. 5. Output voltage can be adjusted through the SVR1 on the PCB ; limit of output constant current level can be adjusted through the SVR2 on the PCB. 6. Constant current operation region is within 75% ~100% rated output voltage. This is the suitable operation region for LED related applications, but please reconfirm special electrical requirements for some specific system design. 7. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. File Name:PLC-45-SPEC 2010-08-10 PDF
Документация на серию PLC-45

PLC-45.cdr

Дата модификации: 04.10.2010

Размер: 144.9 Кб

3 стр.
