PPS-200-24

MEAN WELL
AC/DC преобразователь: Открытый; 200 Вт; Выход 24В/8.3А; Вход: 90...260VAC / 127...367VDC; -20...70°C
развернуть ▼ свернуть ▲

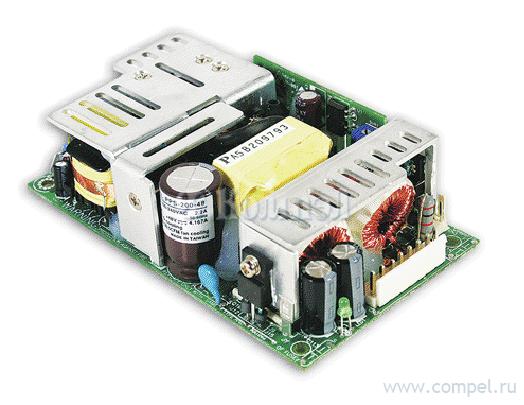

Фотография серии PPS-200
Чертеж серии PPS-200



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 127×76.2×34.6 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P= EPP-200-24 (MW)

— 72 шт ККМ, дополнительный выход 12 В КЗ, перегрузка, перенапряжение, перегрев —
A+ RPS-200-24 (MW)

— 1 шт ККМ, компактный дизайн, дополнительный выход 12 В КЗ, перегрузка, перенапряжение, перегрев —
A+ LOP-200-24 (MW)

— 8 шт ККМ, пиковая перегрузка, низкопрофильный КЗ, перегрузка, перенапряжение, перегрев — — — — —
A+ NMS-240-24 (MW)

— 1 шт

 — КЗ, перегрузка, перенапряжение, перегрев — — — — — — — — — —
A+ MS-210-1H (MW)

—

 — — — — — — — — — — — — — — —
A+ LOF350-20B24 (MORNSUN)

— 2 шт

 КЗ, перегрузка, перенапряжение, перегрев — — — — AC-DC Power Factor Correction Module, 1 Output, 199.9W, Hybrid

Файлы 2

показать свернуть
PPS-200 200W Single Output with PFC Function series ■ Features : Universal AC input / Full range Built-in active PFC function High efficiency up to 90% (typ) Protections: Short circuit / Overload / Over voltage / Over temperature PWM control and regulated High power density 9.78W/inch 5"x3" compact size Built-in remote sense function ZVS technology to reduce power dissipation Free air convection for 150W and 200W with 20.5 CFM forced air 3 years warranty 3 Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION MODEL OUTPUT INPUT PROTECTION PPS-200-5 PPS-200-12 PPS-200-15 PPS-200-24 PPS-200-27 PPS-200-48 DC VOLTAGE 5V 12V 15V 24V 27V 48V RATED CURRENT 36A 16.6A 13.3A 8.3A 7.4A 4.167A CURRENT RANGE (convection) 0 ~ 26A 0 ~ 12.5A 0 ~ 10A 0 ~ 6.25A 0 ~ 5.56A 0 ~ 3.13A CURRENT RANGE (20.5CFM FAN) 0 ~ 36A 0 ~ 16.6A 0 ~ 13.3A 0 ~ 8.3A 0 ~ 7.4A 0 ~ 4.167A RATED POWER (convection) 130W 150W 150W 150W 150W 150.24W RATED POWER (20.5CFM FAN) 180W 199.2W 199.5W 199.2W 199.8W 200.016W RIPPLE & NOISE (max.) Note.2 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p VOLTAGE ADJ. RANGE 4.5 ~ 5.5V VOLTAGE TOLERANCE Note.3 ±4.0% 10.8 ~ 13.2V ±3.0% 13.5 ~ 16.5V ±3.0% 21.6 ~ 26.4V ±2.0% 24.3 ~ 30V ±2.0% 43.2 ~ 52.8V ±2.0% LINE REGULATION ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 1200ms, 60ms/230VAC HOLD UP TIME (Typ.) 11ms/230VAC/115VAC at full load VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.93/230VAC EFFICIENCY (Typ.) 86% 89% 89% 90% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2.2A/115VAC 1.2A/230VAC COLD START 70A/230VAC 31.05 ~ 36.45V 57.6 ~ 67.2V 127 ~ 370VDC PF>0.98/115VAC at full load 89% 89% <2mA / 240VAC OVERLOAD 105 ~ 135% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION EMC IMMUNITY MTBF NOTE 2500ms, 60ms/115VAC at full load LEAKAGE CURRENT OVER TEMPERATURE OTHERS www. tuv.com ID 2000000000 DIMENSION PACKING 5.6 ~ 7.25V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V Protection type : Hiccup mode, recovers automatically after fault condition is removed Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +70℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.05%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A 108.4Khrs min. MIL-HDBK-217F (25℃) 127*76.2*35.1mm (L*W*H) 0.37Kg; 36pcs/14.3Kg/0.79CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Heat Sink HS1,HS2 can not be shorted. 6. Length of set up time is measured at cold first start. Turning ON/OFF the power supply very quickly may lead to increase of the set up time. File Name:PPS-200-SPEC 2017-07-07 PDF
Документация на PPS-200-24

PPS-200-20150806.cdr

Дата модификации: 05.07.2017

Размер: 89.1 Кб

2 стр.

PPS-200 200W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function High efficiency up to 90% (typ) Protections:Short circuit/Over load/Over voltage/Over temperature PWM control and regulated 3 High power density 9.78W/inch 5"x3" compact size Built-in remote sense function ZVS technology to reduce power dissipation Free air convection for 150W and 200W with 20.5 CFM forced air 3 years warranty SPECIFICATION MODEL OUTPUT PPS-200-5 PPS-200-15 PPS-200-24 PPS-200-27 PPS-200-48 DC VOLTAGE 5V 12V 15V 24V 27V 48V RATED CURRENT 36A 16.6A 13.3A 8.3A 7.4A 4.167A CURRENT RANGE (convection) 0 ~ 26A 0 ~ 12.5A 0 ~ 10A 0 ~ 6.25A 0 ~ 5.56A 0 ~ 3.13A CURRENT RANGE (20.5CFM FAN) 0 ~ 36A 0 ~ 16.6A 0 ~ 13.3A 0 ~ 8.3A 0 ~ 7.4A 0 ~ 4.167A RATED POWER (convection) 130W 150W 150W 150W 150W 150W RATED POWER (20.5CFM FAN) 180W 199.2W 199.5W 199.2W 199.8W 200W RIPPLE & NOISE (max.) Note.2 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 3.0% 13.5 ~ 16.5V 3.0% 21.6 ~ 26.4V 2.0% 24.3 ~ 30V 2.0% 43.2 ~ 52.8V 2.0% 4.5 ~ 5.5V VOLTAGE TOLERANCE Note.3 4.0% INPUT PPS-200-12 LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% SETUP, RISE TIME 1200ms, 60ms/230VAC HOLD TIME (Typ.) 12ms/230VAC/115VAC at full load VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.94/230VAC EFFICIENCY (Typ.) 86% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2.2A/115VAC 1.2A/230VAC COLD START 70A/230VAC LEAKAGE CURRENT <2mA / 240VAC OVER LOAD 105 ~ 135% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 5.6 ~ 7.25V 2500ms, 60ms/115VAC at full load 127 ~ 370VDC PF>0.98/115VAC at full load 89% 89% 13.8 ~ 16.2V 17.25 ~ 20.25V 89% 27.6 ~ 32.4V 89% 90% 31.05 ~ 36.45V 57.6 ~ 67.2V Protection type : Hiccup mode, recovers automatically after fault condition is removed 110 (TSW1)Detect on heatsink of power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.05%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC SAFETY & ISOLATION RESISTANCE EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B EMC (Note 4) HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF OTHERS NOTE DIMENSION PACKING Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, Light industry level, criteria A 108.4Khrs min. MIL-HDBK-217F (25 127*76.2*34.6mm (L*W*H) 0.37Kg; 36pcs/14.3Kg/0.91CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. HS1,HS2 & HS3 can not be shorted. File Name:PPS-200-SPEC 2006-07-24 PDF
Документация на серию PPS-200

\\Fileserver-s\doc-control\do

Дата модификации: 27.10.2006

Размер: 326.2 Кб

2 стр.
