RCP-1600-12

MEAN WELL
AC-DC преобразователь в 19 дюймовую Rack стойку RCP-1600-12 Технические характеристики: Выходная мощность (ном), Вт: 1500 Выход: 12 В Напряжение 1 канала, В: 11,5...15 Выходной ток 1 канала, В: до 125 Тип стабилизации: напряжение Вход: 110/220В авто Конструктивное исполнение: в кожухе Возможности:: ККМ, Rack, 1U профиль, компенсация на проводах, параллельное включение, сигнал DC OK, сигнал AC OK, I2C интерфейс, ORING диоды Типы защиты: КЗ, перегрузка, перенапряжение, перегрев Выходов: 1 Тип управления выходом: потенциометр внутренний, напряжение внешнее Исполнение: 20 Входное напряжение AC: 90...264 Входное напряжение DC: 127...370 Коэффициент мощности: 0,96 Напряжение изоляции вход-выход, В: 3000 Напряжение изоляции вход-земля, В: 1500 Напряжение изоляции выход-земля, В: 500 Применение: rack стойка КПД, %: 88,5 Шум, В: 0,15 Размер, мм: 300x85x41 Рабочая температура, °C: -30...70 Температура хранения, °C: -40…85 Возможность параллельного соединения
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
  Возможности: ККМ, Rack, 1U профиль, компенсация на проводах, параллельное включение, сигнал DC OK, сигнал AC OK, I2C интерфейс, ORING диоды
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом потенциометр внутренний, напряжение внешнее
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 300×85×41 мм
Рабочая температура
Примечание AC-DC Power Factor Correction Module, 1 Output, 1500W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RSP-1500-12 (MW)

— в коробках 4 шт Преобразователь напряжения AC-DC(DC-DC) на шасси.1500Вт,Uвх=90-264В AC(127-370В DC),вых... ККМ, регулируемый, компенсация на проводах, параллельное включение, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 12 В КЗ, перегрузка, перенапряжение, перегрев потенциометр внутренний, напряжение внешнее —
A+ RSP-1600-12 (MW)

— в коробках 6 шт ККМ, регулируемый, компенсация на проводах, параллельное включение, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 12 В, дополнительный выход 5 В КЗ, перегрузка, перенапряжение, перегрев потенциометр внутренний, напряжение внешнее — — AC-DC Power Factor Correction Module, 1 Output, 1500W, Hybrid
A+ SE-1500-12 (MW)

— в коробках 4 шт AC-DC сетевой преобразователь - P вых: 1.5 кВт; Выход: 12 В; U1: 10.8...13.5 В; I1: до ... дистанционное Вкл/Выкл, компенсация на проводах, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 1500W, Hybrid

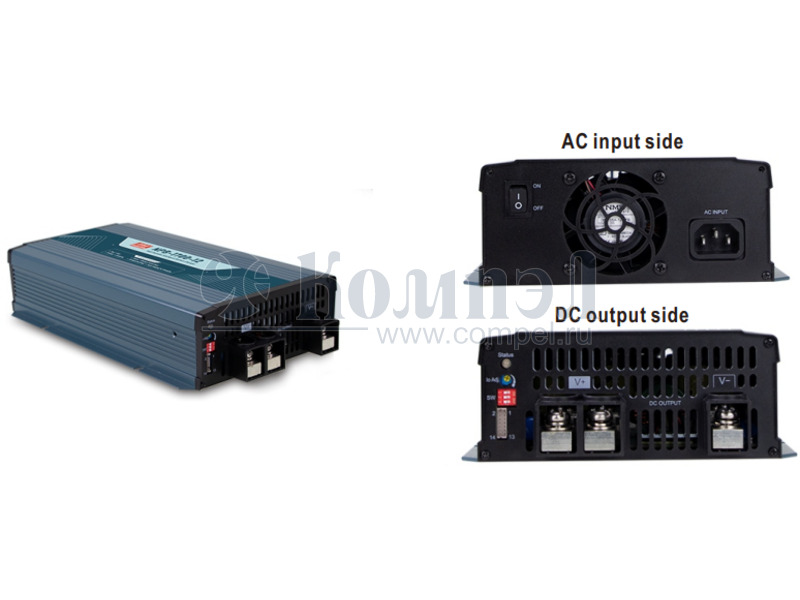

A+ NPB-1700-12 (MW)

— 1 шт КЗ, перенапряжение, перегрев, переполюсовка — —
A+ NSP-1600-12 (MW)

— в коробках 2 шт ККМ, регулируемый, компенсация на проводах, параллельное включение, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 12 В КЗ, перегрузка, перенапряжение, перегрев потенциометр внутренний, напряжение внешнее — — — AC-DC Power Factor Correction Module, 1 Output, 1602W, Hybrid

Файлы 2

показать свернуть
1600W Rack Mountable Front End Rectifier Dimension L H * W * 300 * 85 * 41 (1U) 11.8 * 3.35 * 1.61 (1U) RCP-1600 Front series User’s Manual mm inch Back Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 UL62368-1 BS EN/EN62368-1 TPTC004 IEC62368-1 ■ Features Universal AC input / Full range (Withstand 300VAC surge input for 5 seconds) Built-in active PFC function High efficiency up to 93% Forced air cooling by built-in DC fan Output voltage and constant current level programmable Built-in OR-ing FET, support hot swap (hot plug) Active current sharing up to 8000W for one 19” rack shelf Built-in I2C interface, PMBus protocol ■ Applications Industrial automation Distributed power architecture system Wireless/telecommunication solution Redundant power system Electric vehicle charger system Constant current source system (Optional CANBus protocol) Protections: Short circuit / Overload / Over voltage / Over temperature Optional conformal coating 5 years warranty ■ Description RCP-1600 is a 1.6KW single output rack mountable front end AC/DC power supply with a 1U low profile 3 and a high power density up to 25W/inch . This series operates for 90~264VAC input voltage and offers the models with the DC output mostly demanded from the industry. Each model is cooled by the built-in DC fan with fan speed control, working for the temperature up to 70℃. RCP-1600 provides vast design flexibility by equipping various built-in functions such as the PMBus and CANBus communication protocol, output programming, active current sharing (up to 24000W via three 19 ” rack shelves, RHP-1U), remote control, auxiliary power, alarm signal, etc. Maximum number that can be monitored by master controller in communication shall be 15 power supplies. ■ Model Encoding / Order Information RCP - 1600 - 24 Communication protocol option Output voltage Output wattage Series name ※ Note 1: 19" rack shelf, RHP-1U, available. Details available on http://www.meanwell.com/ ※ Note 2: Control/Monitor unit, RKP-CMU1, available. Details available on http://www.meanwell.com/ Type Blank CAN Communication Protocol PMBus protocol CANBus protocol Note In Stock By request File Name:RCP-1600-SPEC 2021-12-13 PDF
Документация на RCP-1600-48

RCP-1600.cdr

Дата модификации: 13.12.2021

Размер: 252 Кб

6 стр.

1600W Rack Mountable Front End Rectifier RCP-1600 series Dimension L * W * H 300 * 85 * 41 (1U) 11.8 * 3.35 * 1.61 (1U) mm inch Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 ■ Features Universal AC input / Full range (Withstand 300VAC surge input for 5 seconds) Built-in active PFC function High efficiency up to 93% Forced air cooling by built-in DC fan Output voltage and constant current level programmable Built-in OR-ing FET, support hot swap (hot plug) Active current sharing up to 8000W for one 19” rack shelf Built-in I2C interface, PMBus protocol Protections: Short circuit / Overload / Over voltage / Over temperature Optional conformal coating 5 years warranty ■ Certificates Safety: UL/EN/IEC 60950-1 EMC: EN 55022 / 55024 ■ Applications Industrial automation Distributed power architecture system Wireless/telecommunication solution Redundant power system Electric vehicle charger system Constant current source system ■ Description RCP-1600 is a 1.6KW single output rack mountable front end AC/DC power supply with a 1U low profile 3 and a high power density up to 25W/inch . This series operates for 90~264VAC input voltage and offers the models with the DC output mostly demanded from the industry. Each model is cooled by the built-in DC fan with fan speed control, working for the temperature up to 70℃. RCP-1600 provides vast design flexibility by equipping various built-in functions such as the PMBus communication protocol, output programming, active current sharing (up to 24000W via three 19 ” rack shelves, RHP-1U), remote control, auxiliary power, alarm signal, etc. ■ Model Encoding / Order Information RCP - 1600 - 24 Output voltage Output wattage Series name ※ Note: 19" rack shelf, RHP-1U, available. File Name:RCP-1600-SPEC 2016-06-01 PDF
Документация на серию RCP-1600

RCP-1600.cdr

Дата модификации: 13.06.2016

Размер: 193 Кб

6 стр.
