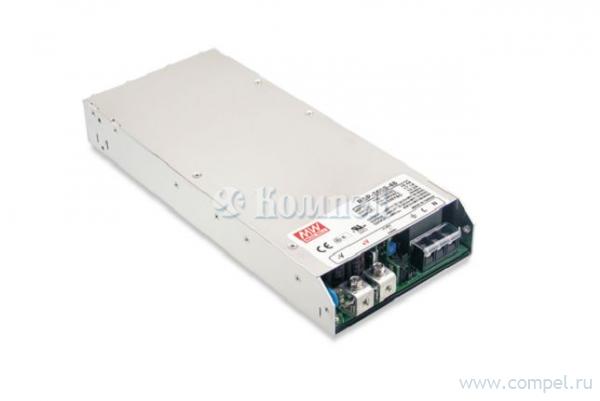

RSP-1600-24

AC-DC преобразователь RSP-1600-24 Технические характеристики: Выходная мощность (ном), Вт:1600 Выход:24 В, 12 В AUX, 5 В AUX Напряжение 1 канала, В:23,5...30 Выходной ток 1 канала, В:до 67 Тип стабилизации:напряжение Вход:110/220В авто Конструктивное исполнение:в кожухе Возможности::ККМ, регулируемый, компенсация на проводах, параллельное включение, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 12 В, дополнительный выход 5 В Типы защиты:КЗ, перегрузка, перенапряжение, перегрев Выходов: Тип управления выходом:потенциометр внутренний, напряжение внешнее Исполнение:20 Входное напряжение AC:90...264 Входное напряжение DC:127...370 Коэффициент мощности:0,97 Напряжение изоляции вход-выход, В:3000 Напряжение изоляции вход-земля, В:2000 Напряжение изоляции выход-земля, В:1500 Применение:wide application КПД, %:91,5 Шум, В:0,2 Размер, мм:300x85x41 Рабочая температура, °C:-30...70 Температура хранения, °C:-40…85 Возможность параллельного соединения
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
  Возможности: ККМ, регулируемый, компенсация на проводах, параллельное включение, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 12 В, дополнительный выход 5 В
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом потенциометр внутренний, напряжение внешнее
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 300×85×41 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
RSP-1600 1600W Power Supply with Single Output Dimension * W * H L 300 * 85 * 41 (1U) 11.8 * 3.35 * 1.61 (1U) Front series User’s Manual mm inch Back Bauar t gepruft Sicherheit egel ma ge od o s be wac g R33100 RoHS CNS14336-1 www. tuv.com ID 2000000000 UL62368-1 BS EN/EN62368-1 TPTC004 IEC62368-1 ■ Features Universal AC input / Full range (Withstand 300VAC surge input for 5 seconds) Built-in active PFC function High efficiency up to 93% Forced air cooling by built-in DC fan Output voltage and constant current level programmable Active current sharing up to 9600W (5+1) Built-in remote ON-OFF control / remote sense / auxiliary power / DC OK signal / OTP alarm signal Protections: Short circuit / Overload / Over voltage ■ Applications  Factory control or automation apparatus Test and measurement instrument Laser related machine  Aging facility  Digital broadcasting  Constant current source  Redundant system / Over temperature Optional PMBus or CANBus protocol 5 years warranty ■ Description RSP-1600 is a 1.6KW single output enclosed type AC/DC power supply with a 1U low profile and a high power density up to 25W/inch 3 . This series operates for 90~264VAC input voltage and offers the models with the DC output mostly demanded from the industry. Each model is cooled by the thermostatically controlled fan. Moreover, RSP-1600 provides vast design flexibility by equipping various built-in functions such as the output programming, active current sharing, remote ON-OFF control, auxiliary power, etc. ■ Model Encoding / Order Information RSP - 1600 - 48 Communication protocol option Output voltage (12V/24V/27V/36V/48V) Output wattage Series name Type Blank PM CAN Communication Protocol None PMBus protocol CANBus protocol Note In Stock By request By request File Name:RSP-1600-SPEC 2021-12-13 PDF
Документация на RSP-1600-48

RSP-1600.cdr

Дата модификации: 13.12.2021

Размер: 396.5 Кб

8 стр.

1600W Power Supply with Single Output RSP-1600 series Dimension * W * H L 300 * 85 * 41 (1U) 11.8 * 3.35 * 1.61 (1U) mm inch Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 ■ Features Universal AC input / Full range (Withstand 300VAC surge input for 5 seconds) Built-in active PFC function High efficiency up to 93% Forced air cooling by built-in DC fan Output voltage and constant current level programmable Active current sharing up to 9600W (5+1) Built-in remote ON-OFF control / remote sense / auxiliary power / DC OK signal / OTP alarm signal Protections: Short circuit / Overload / Over voltage / Over temperature Optional PMBus protocol 5 years warranty ■ Certificates Safety: UL/EN/IEC 60950-1 EMC: EN 55022 / 55024 ■ Applications  Factory control or automation apparatus Test and measurement instrument Laser related machine  Aging facility  Digital broadcasting  Constant current source  Redundant system ■ Description RSP-1600 is a 1.6KW single output enclosed type AC/DC power supply with a 1U low profile and a high power density up to 25W/inch 3 . This series operates for 90~264VAC input voltage and offers the models with the DC output mostly demanded from the industry. Each model is cooled by the thermostatically controlled fan. Moreover, RSP-1600 provides vast design flexibility by equipping various built-in functions such as the output programming, active current sharing, remote ON-OFF control, auxiliary power, etc. ■ Model Encoding / Order Information RSP - 1600 - 48 Output voltage (12V/24V/27V/36V/48V) Output wattage Series name File Name:RSP-1600-SPEC 2016-06-01 PDF
Документация на серию RSP-1600

RSP-1600.cdr

Дата модификации: 01.06.2016

Размер: 331.2 Кб

8 стр.
