S-15-5

MEAN WELL
AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 3 А; Стабилизация: напряжение; Вход: 110/220В ручной
развернуть ▼ свернуть ▲
Фотография серии S-15

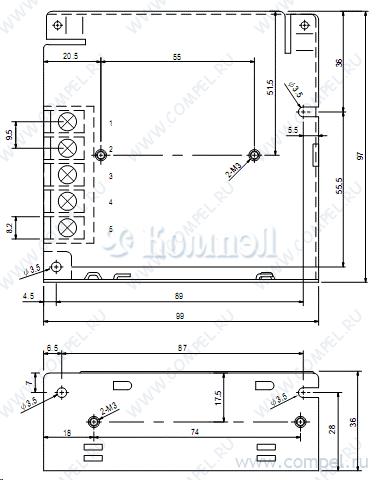

Чертеж серии S-15



Технические характеристики

показать свернуть
Серия
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 99×97×36 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Серия P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RS-15-5 (MW)

— в коробках 108 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 15Вт,Uвх=88-264В AC(120-370В DC),выхо... КЗ, перегрузка, перенапряжение, перегрев —
A+ LD15-23B05R2-M (MORNSUN)

— на поддоне 35 шт — — — — AC-DC Regulated Power Supply Module
A+ LM15-23B05 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LHE20-20B05 (MORNSUN)

— на поддоне 20 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ HLK-15M05C (HI-LINK)

—

 15M05C/15M09C/15M12C/15M15C/15M24C — — — — — — —
A+ PMC-05V015W1AA (DELTA)

— — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — — — —

Файлы 1

показать свернуть
S-15 15W Single Output Switching Power Supply series Features : AC input range selected by switch Protections:Short circuit/Over load Cooling by free air convection 100% full load burn-in Fixed switching frequency at 37KHz Lost cost High reliability 1 year warranty SPECIFICATION MODEL OUTPUT INPUT S-15-5 S-15-12 S-15-24 DC VOLTAGE 5V 12V 24V RATED CURRENT 3A 1.3A 0.7A CURRENT RANGE 0 ~ 3A 0 ~ 1.3A 0 ~ 0.7A RATED POWER 15W 15.6W 16.8W RIPPLE & NOISE (max.) Note.2 50mVp-p 50mVp-p 100mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 21.6 ~ 26.4V 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 2.0% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 0.5% 0.5% SETUP, RISE, HOLD TIME 200ms, 100ms, 30ms at full load VOLTAGE RANGE 85 ~ 132VAC / 170 ~ 264VAC selected by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 65% AC CURRENT INRUSH CURRENT(max.) 0.5A/115VAC 0.25A/230VAC COLD START 15A/115VAC 30A/230VAC PROTECTION OVER LOAD WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE NOTE 240 ~ 370VDC 68% 72% <0.5mA / 240VAC 105 ~ 150% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH non-condensing 0.02%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes Design refer to UL1012 I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Design refer to FCC Part15 J Conduction Class B MTBF OTHERS 1.0% LINE REGULATION LEAKAGE CURRENT EMC 1.0% DIMENSION 522.1K hrs min. MIL-HDBK-217F (25 99*97*36mm (L*W*H) PACKING 0.31Kg; 45pcs/15Kg/0.9CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. File Name:S-15-SPEC 2004-06-30 PDF
Документация на серию S-15

(H:\\document\\CoreDRAW\\Specification\\\274\320\267\307\253\254\\S-15.cdr)

Дата модификации: 22.07.2004

Размер: 434 Кб

2 стр.
