RS-15-5

MEAN WELL
AC/DC преобразователь: В кожухе; 15 Вт; Выход 5В/3А; Вход: 85...264VAC / 120...370VDC; -20...70°C
развернуть ▼ свернуть ▲
Фотография серии RS-15

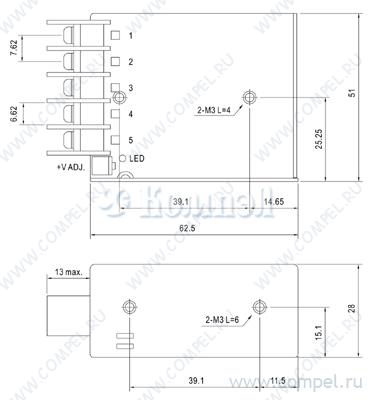

Чертеж серии RS-15



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 62.5×51×28 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ LM15-23B05 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LHE20-20B05 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ LD15-23B05R2-M (MORNSUN)

— 1 шт — — — — AC-DC Regulated Power Supply Module
A+ LM15-23B05-C (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module
A+ LHE15-23B05R2 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LD15-25B05R2 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ LD15-23B05R2 (MORNSUN)

— 10 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ HLK-15M05 (HI-LINK)

—

 — — — — — — —
A+ HLK-15M05C (HI-LINK)

DIP4

 — — — — — — —
A+ PMC-05V015W1AA (DELTA)

— — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — — — —

Файлы 2

показать свернуть
RS-15 15W Single Output Switching Power Supply ■ Features : User’s Manual Universal AC input / Full range Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection LED indicator for power on 100% full load burn-in test No load power consumption<0.5W All using 105℃ long life electrolytic capacitors Withstand 300VAC surge input for 5 second High operating temperature up to 70℃ Withstand 5G vibration test High efficiency, long life and high reliability 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g THOMAS SAMUEL THOMAS SAMUEL www. tuv.com ID 2000000000 SPECIFICATION IS13252 AS/NZS62368-1 MODEL OUTPUT INPUT PROTECTION RS-15-3.3 RS-15-5 DC VOLTAGE 3.3V RATED CURRENT 3A CURRENT RANGE RATED POWER R33100 RoHS TPTC004 IEC62368-1 RS-15-12 RS-15-15 RS-15-24 RS-15-48 5V 12V 15V 24V 48V 3A 1.3A 1A 0.625A 0.313A 0 ~ 3A 0 ~ 3A 0 ~ 1.3A 0 ~ 1A 0 ~ 0.625A 0 ~ 0.313A 9.9W 15W 15.6W 15W 15W 15.024W 80mVp-p 120mVp-p 120mVp-p 200mVp-p 200mVp-p 2.9 ~ 3.6V VOLTAGE TOLERANCE Note.3 ±3.0% 4.75 ~ 5.5V ±2.0% 10.8 ~ 13.2V ±1.0% 13.5 ~ 16.5V ±1.0% 22 ~ 27.6V ±1.0% 43.2 ~ 52.8V ±1.0% LINE REGULATION Note.4 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION Note.5 ±2.0% ±1.5% ±0.5% ±0.5% ±0.5% ±0.5% 81% 82% 82% 28.4 ~ 32.4V 55.2 ~ 64.8V SETUP, RISE TIME 1000ms, 30ms/230VAC HOLD UP TIME (Typ.) 70ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 72% 0.35A/115VAC AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1000ms, 30ms/115VAC at full load 12ms/115VAC at full load 120 ~ 370VDC 77% 0.25A/230VAC 81% LEAKAGE CURRENT COLD START 65A / 230VAC <2mA / 240VAC OVERLOAD Above 105% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER VOLTAGE 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V Protection type : Shut off o/p voltage, clamping by zener diode OVER TEMPERATURE Shut down o/p voltage, recovers automatically after temperature goes down WORKING TEMP. -20 ~ +70℃ (Refer to "Derating Curve") SAFETY STANDARDS 17.25 ~ 20.25V 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes UL62368-1, TUV BS EN/EN62368-1 , AS/NZS 62368.1, EAC TP TC 004, CCC GB4943 .1, BSMI CNS14336-1, BIS IS13252(Part1):2010/IEC 60950-1: 2005 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH EMC EMISSION Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/ EN61000-3-2,-3,GB9254 class B,GB17625.1, EAC TP TC 020, CNS13438 Class B EMC IMMUNITY MTBF Compliance to BS EN/EN61000-4-2, 3, 4, 5, 6, 8,11, BS EN/EN55024, BS EN/EN61000-6-1, light industry level, criteria A, EAC TP TC 020 DIMENSION PACKING NOTE GB4943.1 BS EN/EN62368-1 RIPPLE & NOISE (max.) Note.2 80mVp-p SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC OTHERS UL62368-1 VOLTAGE ADJ. RANGE WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION (Note 6) series 1608.8Khrs min. MIL-HDBK-217F (25℃) 62.5*51*28mm (L*W*H) 0.13Kg; 108pcs/15Kg/0.8CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 230mm*230mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 7. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:RS-15-SPEC 2021-09-15 PDF
Документация на RS-15-3.3

RS-15-20210915.cdr

Дата модификации: 28.09.2021

Размер: 109 Кб

2 стр.

RS-15 15W Single Output Switching Power Supply series ■ Features : #Universal AC input / Full range #Protections: Short circuit / Overload / Over voltage / Over temperature #Cooling by free air convection #LED indicator for power on #100% full load burn-in test #All using 105℃ long life electrolytic capacitors #Withstand 300VAC surge input for 5 second #High operating temperature up to 70℃ #Withstand 5G vibration test #High efficiency, long life and high reliability #3 years warranty .. SPECIFICATION MODEL OUTPUT INPUT RS-15-3.3 RS-15-5 RS-15-12 RS-15-15 RS-15-24 DC VOLTAGE 3.3V 5V 12V 15V 24V 48V RATED CURRENT 3A 3A 1.3A 1A 0.625A 0.313A CURRENT RANGE 0 ~ 3A 0 ~ 3A 0 ~ 1.3A 0 ~ 1A 0 ~ 0.625A 0 ~ 0.313A RATED POWER 9.9W 15W 15.6W 15W 15W 15W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p 120mVp-p 120mVp-p 200mVp-p 200mVp-p VOLTAGE ADJ. RANGE 4.75 ~ 5.5V ± 2.0% 10.8 ~ 13.2V ± 1.0% 13.5 ~ 16.5V ± 1.0% 22 ~ 27.6V ± 1.0% 43.2 ~ 52.8V ± 1.0% 2.9 ~ 3.6V VOLTAGE TOLERANCE Note.3 ± 3.0% RS-15-48 LINE REGULATION Note.4 ± 0.5% ± 0.5% ± 0.5% ± 0.5% ± 0.5% ± 0.5% LOAD REGULATION Note.5 ± 2.0% ± 1.5% ± 0.5% ± 0.5% ± 0.5% ± 0.5% 81% 82% 82% 28.4 ~ 32.4V 55.2 ~ 64.8V SETUP, RISE TIME 1000ms, 30ms/230VAC HOLD UP TIME (Typ.) 70ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 72% 0.35A/115VAC AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1000ms, 30ms/115VAC at full load 15ms/115VAC at full load 120 ~ 370VDC 77% 0.25A/230VAC 81% LEAKAGE CURRENT COLD START 65A / 230VAC <2mA / 240VAC OVERLOAD Above 105% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed PROTECTION OVER VOLTAGE 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V Protection type : Shut off o/p voltage, clamping by zener diode 17.25 ~ 20.25V U1 Tj 140℃ typically (U1) detect on main control IC OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION (Note 6) HARMONIC CURRENT EMS IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +70℃ (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ± 0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 25℃ 70%RH Compliance to EN55022 (CISPR22) Class B Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1, light industry level, criteria A 1608.8Khrs min. MIL-HDBK-217F (25℃) 62.5*51*28mm (L*W*H) 0.13Kg; 108pcs/15Kg/0.71CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:RS-15-SPEC 2007-10-25 PDF
Документация на серию RS-15

RS-15.cdr

Дата модификации: 09.11.2007

Размер: 245.1 Кб

2 стр.
