SCW03A-15

MEAN WELL
DC/DC преобразователи на печатную плату
развернуть ▼ свернуть ▲
Фотография серии SCW03
Чертеж серии SCW03



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 31.8×20.3×12.2 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 46

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- WRA1215P-3WR2 (MORNSUN)

— в линейках 30 шт

 — — — — — — —
A- REC5-1215SRW/H6/A (RECOM)

DIP-24 CDIP24

 — — — — — — — — — —
A- DCWN03A-15 (MW)

— в линейках 25 шт короткого замыкания, перегрузки, перенапряжения — — — — — —
A- WRB1215P-3WR2 (MORNSUN)

— 7 шт

 — — — — — — — — — —
A- WRB1215ZP-3WR2 (MORNSUN)

— — — — — — — — — EN55024, light industry level, criteria A —
A- WRE1215P-3WR2 (MORNSUN)

— в линейках 3 шт — — — — — — — — —
A- WRF1215P-3WR2 (MORNSUN)

— — — — — — — — — —
A- QAW01 (MORNSUN)

— 1 шт — — — — — —
A- TVN 5-2413WI (TRACO)

DIP2410 3 шт короткого замыкания, перегрузки, перенапряжения — — — — — — — — —
A- THP 3-2423 (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 9..... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением

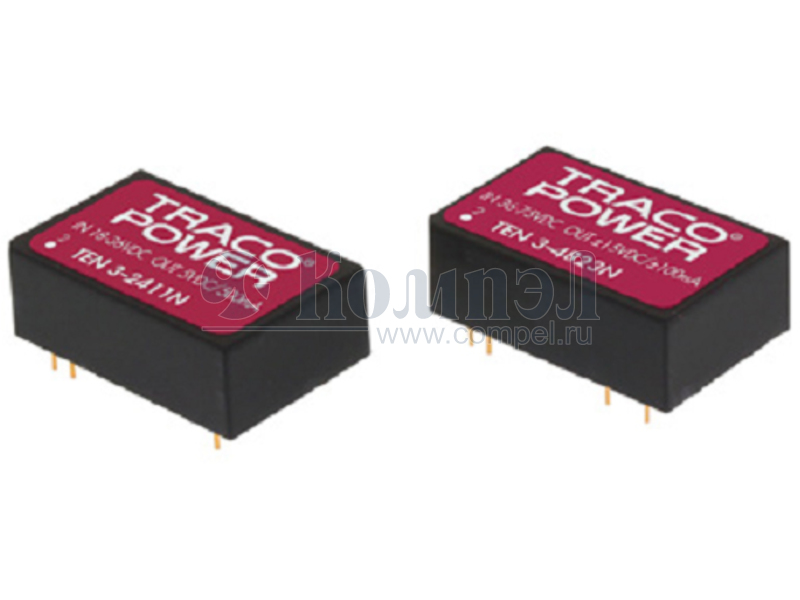

A- TEN 3-1223N (TRACO)

DIP2410 1 шт — — — — — — — —
A- TEN 3-2413WI (TRACO)

DIP-24 в линейках 10 шт — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-1213 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 1; U вх: 9..... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-2413WIN (TRACO)

DIP2410 в линейках 10 шт

 — — — — — — — — — —
A- TEN 3-2423WI (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 9..... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-2423WIN (TRACO)

DIP2410 в линейках 10 шт

 — — — — — — — —
A- TEL 3-1213 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 1; U вх: 9..... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением. Опция - металлический корпус
A- TEL 3-1223 (TRACO)

DIP-24 1 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 9..... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением. Опция - металлический корпус
A- TEN 4-2413 (TRACO)

DIP2410 в линейках 10 шт — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 4-2423 (TRACO)

DIP2410 в линейках 10 шт короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- REC5-1215DRW/H2/A/M (RECOM)

DIP2410

 — — — — — — — — —
A- REC5-1215DRW/H4/C (RECOM)

DIP-24 CDIP24

 — — — — — — — — —
A- MDD03F-15 (MW)

— — — — — — — —
A- WRA1215ZP-3WR2 (MORNSUN)

— в линейках 2 шт — — — — — — — — EN55024, light industry level, criteria A —
A- TDR 3-0523SM (TRACO)

SMD148 1 шт — — — — — — — —
A- TEL 3-2423 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 18.... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением. Опция - металлический корпус
A- WRA2415S-3WR2 (MORNSUN)

SIP87 1 шт — — — — — — —
A- WRB2415P-3WR2 (MORNSUN)

— в линейках 30 шт

 — — — — — — — — — —
A- WRB2415S-3WR2 (MORNSUN)

SIP87 в линейках 6 шт — — — — — — — — —
A- WRB2415ZP-3WR2 (MORNSUN)

— 1 шт — — — — — — — — EN55024, light industry level, criteria A —
A- QA121 (MORNSUN)

SIP76 в линейках 50 шт — — — — — —
A- QA123-1509R3 (MORNSUN)

— 5 шт — — — — — — — —
A- QA153-1509R3 (MORNSUN)

— в линейках 100 шт — — — — — — — —
A- TMR 3-2423 (TRACO)

SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 2; U вх: 18..... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TMR 3-2423WI (TRACO)

SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 2; U вх: 9...... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- WRA1215S-3WR2 (MORNSUN)

SIP87 1 шт — — — — — — —
A- SPB05A-15 (MW)

SIP87 в линейках 23 шт — — — — — — — —
A- TEN 3-0523 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 4.5... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-1223 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 9..... — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-2413 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 1; U вх: 18.... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-2423 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 18.... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TES 3-1223 (TRACO)

SMD5 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 3 Вт; #: 2; U вх: 9...1... — — — — — — — —
A- TES 5-2423 (TRACO)

SMD5 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 5 Вт; #: 2; U вх: 21.6.... — — — — — — — —
A- NSD05-12S15 (MW)

16X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 1.6x1 inch; P вых: 5 Вт; #: 1; U вх... перегрузки, перенапряжения, перегрева — — — — — — — —
A- NSD05-48S15 (MW)

16X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 1.6x1 inch; P вых: 5 Вт; #: 1; U вх... перегрузки, перенапряжения, перегрева — — — — — — — —
A- SPB05B-15 (MW)

SIP87 в линейках 23 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 5 Вт; #: 1; U вх: 18..... — — — — — — — —

Файлы 2

показать свернуть
SCW03 3W DC-DC Regulated Single Output Converter series ■ Features : 2:1 wide input range 4:1 wide input range(option) 1000VDC I/O isolation 3000VDC I/O isolation(option) Built-in EMI filter Protections: Short circuit / Overload Cooling by free air convection Five-sided shield metal case 100% burn-in test Low cost / High reliability Approvals: FCC / CE 2 years warranty SPECIFICATION ORDER NO. OUTPUT SCW03A-05 SCW03B-05 SCW03C-05 SCW03A-12 SCW03B-12 SCW03C-12 SCW03A-15 SCW03B-15 SCW03C-15 DC VOLTAGE 5V 12V 15V CURRENT RANGE 60 ~ 600mA 25 ~ 250mA 20 ~ 200mA RATED POWER 3W 60mVp-p 60mVp-p RIPPLE & NOISE (max.) Note.2 50mVp-p LINE REGULATION Note.3 ±0.5% LOAD REGULATION Note.4 ±0.5% VOLTAGE ACCURACY ±2.0% SWITCHING FREQUENCY 50KHz min. VOLTAGE RANGE A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC 76% 80% 75% 74% EFFICIENCY (Typ.) INPUT DC CURRENT Full load A: 338mA B: 167mA C: 83mA No load A: 18mA C: 5mA FILTER Pi network Fuse recommended PROTECTION OVERLOAD PROTECTION (Note. 5) SHORT CIRCUIT B: 10mA 82% 80% 80% 82% 80% 160 ~ 250% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed All output equipped with short circuit Protection type : Hiccup mode, recovers automatically after fault condition is removed -40 ~ +71℃ (Refer to "Derating Curve") 20% ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -40 ~ +105℃, 10 ~ 95% RH TEMP. COEFFICIENT ±0.03% / ℃ (0 ~ 50℃) WORKING TEMP. VIBRATION SAFETY STANDARDS 10 ~ 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes WITHSTAND VOLTAGE I/P-O/P:1KVDC SAFETY & ISOLATION RESISTANCE EMC ISOLATION CAPACITANCE OTHERS EAC TP TC 004 approved I/P-O/P: 100M Ohms / 500VDC / 25℃/ 70% RH 80pF max. EMC EMISSION EMC IMMUNITY MTBF DIMENSION 900khrs min. MIL-HDBK-217F(25℃) 31.8*20.3*12.2mm or 1.25"*0.80"*0.48" inch (L*W*H) WEIGHT 15g Compliance to EN55032 Class B, FCC part 15 Class B , EAC TP TC 020 Compliance to EN61000-4-2,3,4,5,6,8, light industry level, criteria A , EAC TP TC 020 Derating Curve Pin Configuration Mechanical Specification Unit:mm(inch) 2 22 3 BOTTOM VIEW 16 9 14 11 15.24(0.60) 2.54(0.10) 5.08(0.20) 3.81(0.15) SIDE VIEW 12.2(0.48) Pin no. Output Single 2&3 9 11 14 16 22 & 23 - Vi n N.C. N.C. + Vo u t - Vo u t + Vi n 100 LOAD (%) 23 17.8(0.70) 0.6+ 0.1/-0(0.024) 31.8(1.25) 20.3(0.80) 80 -40 0 Pin Size is Tolerance 0.5±0.05mm, Tolerance .X or .XX= ±0.5mm NOTE 25 50 60 71 100 Ta (℃) 1.All parameters are specified at normal input, rated load, 25℃ 70% RH ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Line regulation is measured from low line to high line at rated load. 4.Load regulation is measured from 10% to 100% rated load. 5.Please prevent the converter from operating in overload or short circuit condition for more than 30 seconds. File Name:SCW03-SPEC 2018-03-23 PDF
Документация на SCW03A-05 PBF

SCW03.cdr

Дата модификации: 31.07.2018

Размер: 63.8 Кб

1 стр.

SCW03 3W DC-DC Regulated Single Output Converter series Features : 2:1 wide input range 4:1 wide input range(optional) 1000VDC I/O isolation Input Pi network filter Protections: Short circuit / Over load Free air convection Five-sided shield metal case High reliability/ Low cost 100% burn-in test 1 year warranty SPECIFICATION ORDER NO. OUTPUT SCW03A-05 SCW03B-05 SCW03C-05 SCW03A-12 SCW03B-12 SCW03C-12 SCW03A-15 SCW03B-15 SCW03C-15 DC VOLTAGE 5V 12V 15V CURRENT RANGE 60 ~ 600mA 25 ~ 250mA 20 ~ 200mA RATED POWER 3W 60mVp-p 60mVp-p RIPPLE & NOISE (max.) Note.2 50mVp-p LINE REGULATION Note.3 0.5% LOAD REGULATION Note.4 VOLTAGE ACCURACY 2.0% SWITCHING FREQUENCY INPUT 50KHz min. VOLTAGE RANGE A: 9 ~ 18VDC EFFICIENCY (Typ.) 74% DC CURRENT FILTER B: 18~36VDC 75% C: 36~72VDC 76% 80% Full load A: 338mA B: 167mA C: 83mA No load A: 18mA C: 5mA B: 10mA 80% 82% 80% 80% 82% Pi network 160~250% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed All output equipped with short circuit OVER LOAD PROTECTION (Note. 5) 0.5% SHORT CIRCUIT Protection type : Hiccup mode, recovers automatically after fault condition is removed -25~+71 WORKING TEMP. (Refer to output load derating curve) 20%~90% RH non-condensing ENVIRONMENT STORAGE TEMP., HUMIDITY -25~+105 , 10~95% RH TEMP. COEFFICIENT 0.03% / (0~50 ) WORKING HUMIDITY SAFETY OTHERS VIBRATION WITHSTAND VOLTAGE 10~500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes I/P-O/P:1KVDC ISOLATION RESISTANCE ISOLATION CAPACITANCE MTBF DIMENSION I/P-O/P: 100M Ohms / 500VDC 80pF max. 900khrs min. MIL-HDBK-217F(25 ) 31.8*20.3*12.2mm or 1.25"*0.80"*0.48" inch (L*W*H) WEIGHT 15g Derating Curve Pin Configuration Mechanical Specification Unit:mm(inch) 2 22 3 BOTTOM VIEW 16 9 14 11 15.24(0.60) + 0.2/-0 2.54( 0.10 ) 5.08( 0.20 ) 3.81(0.15) SIDE VIEW 12.2(0.48) Pin no. Output Single 2&3 9 11 14 16 22 & 23 - Vi n N.C. N.C. + Vo u t - Vo u t + Vi n 100 LOAD (%) 23 17.8(0.70) 0.6 31.8(1.25) 20.3(0.80) 80 -25 0 25 50 60 71 Ta ( NOTE 100 ) 1.All parameters are specified at normal input, rated load, 25 70% RH. Ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Line regulation is measured from low line to high line at rated load. 4.Load regulation is measured from 10% to 100% rated load. 5.Please prevent the converter from operating in overload or short circuit condition for more than 30 seconds. File Name:SCW03-SPEC 2004-12-10 PDF
Документация на серию SCW03

SCW03.cdr

Дата модификации: 14.12.2004

Размер: 64.7 Кб

1 стр.
