SE-1000-24

MEAN WELL
AC/DC преобразователь корпусированный
развернуть ▼ свернуть ▲
Фотография серии SE-1000

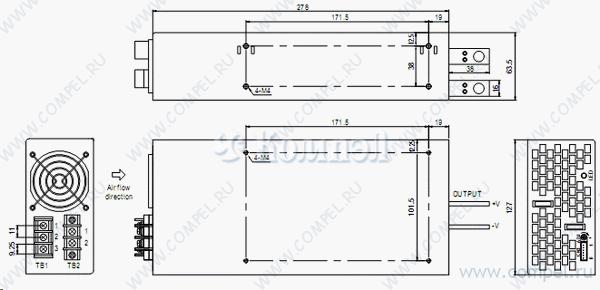

Чертеж серии SE-1000



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности дистанционное Вкл/Выкл, компенсация на проводах, сигнал DC OK
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 278×127×63.5 мм
Рабочая температура
