SP-240-5

MEAN WELL
AC-DC сетевой преобразователь - P вых: 225 Вт; Выход: 5 В; U1: 4...6 В; I1: до 45 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии SP-240

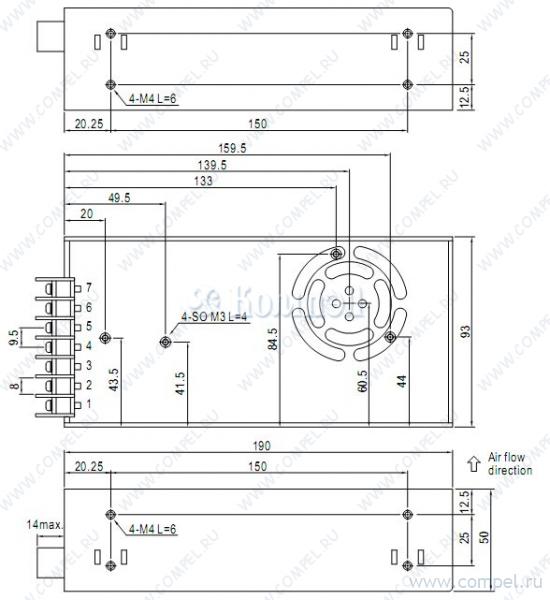

Чертеж серии SP-240



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 93×190×50 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
SP-240 240W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function, PF>0.95 Protections: Short circuit / Overload / Over voltage / Over temperature Forced air cooling by built-in DC Fan Built-in fan ON / OFF control LED indicator for power on Fixed switching frequency at 90KHz 3 years warranty SPECIFICATION MODEL OUTPUT SP-240-5 SP-240-7.5 SP-240-12 SP-240-15 SP-240-24 SP-240-30 SP-240-48 DC VOLTAGE 5V 7.5V 12V 15V 24V 30V 48V RATED CURRENT 45A 32A 20A 16A 10A 8A 5A CURRENT RANGE 0 ~ 45A 0 ~ 32A 0 ~ 20A 0 ~ 16A 0 ~ 10A 0 ~ 8A 0 ~ 5A RATED POWER 225W 240W 240W 240W 240W 240W 240W RIPPLE & NOISE (max.) Note.2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p VOLTAGE ADJ. RANGE 4 ~ 6V 2.0% 6 ~ 9V 2.0% 10 ~ 14V 1.0% 12 ~ 18V 1.0% 20 ~ 28V 1.0% 27 ~ 33V 1.0% 41 ~ 56V 1.0% LINE REGULATION 0.5% 0.5% 0.3% 0.3% 0.2% 0.2% 0.2% LOAD REGULATION 1.0% 1.0% 0.5% 0.5% 0.5% 0.5% 0.5% VOLTAGE TOLERANCE Note.3 SETUP, RISE TIME 800ms, 50ms/230VAC HOLD UP TIME (Typ.) 20ms/230VAC 20ms/115VAC at full load VOLTAGE RANGE Note.5 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz INPUT 1500ms, 50ms/115VAC at full load 124 ~ 370VDC POWER FACTOR (Typ.) PF>0.95/230VAC EFFICIENCY (Typ.) AC CURRENT (Typ.) 79% 83% INRUSH CURRENT (Typ.) 3.6A/115VAC 25A/115VAC 1.8A/230VAC 40A/230VAC LEAKAGE CURRENT <2mA / 240VAC OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE FUNCTION FAN CONTROL WORKING TEMP. PF>0.98/115VAC at full load 86% 86% 87% 105 ~ 135% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 9.4 ~ 10.9V 14.7 ~ 17.5V 19 ~ 22.5V 29.5 ~ 35V 6.3 ~ 7.5V 88% 89% 34.7 ~ 41V 57.6 ~ 67.2V Protection type : Shut down o/p voltage, re-power on to recover 90 5 (5V,7.5V), 85 5 (12V,15V,24V,30V,48V) (TSW1 : detect on heatsink of power transistor) Protection type : Shut down o/p voltage, recovers automatically after temperature goes down RTH2 40 FAN ON, 35 FAN OFF(Typ.) -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -40 ~ +85 , 10 ~ 95% RH TEMP. COEFFICIENT 0.03%/ (0 ~ 50 VIBRATION 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & EMC (Note 4) ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT OTHERS / 70% RH EMS IMMUNITY Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, light industry level, criteria A MTBF 284K hrs min. DIMENSION 190*93*50mm (L*W*H) 0.8Kg; 18pcs/15.4Kg/1.04CUFT PACKING NOTE UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Derating may be needed under low input voltages. Please check the derating curve for more details. File Name:SP-240-SPEC 2009-09-02 PDF
Документация на серию SP-240

SP-240.cdr

Дата модификации: 10.09.2009

Размер: 282.7 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
