USP-500-15

MEAN WELL
AC-DC сетевой преобразователь - P вых: 500 Вт; Выход: 15 В; U1: 13.5...16.5 В; I1: до 33.5 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии USP-500

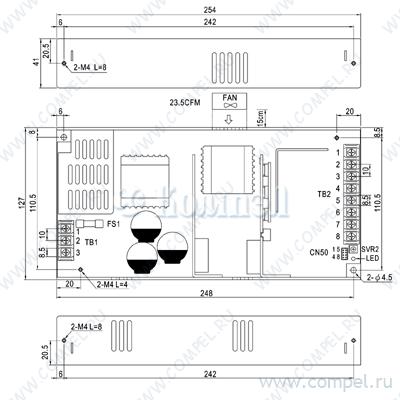

Чертеж серии USP-500



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, U-bracket, дистанционное Вкл/Выкл, компенсация на проводах, сигнал DC OK
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 254×127×41 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 18

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LRS-450-15 (MW)

— в коробках 15 шт КЗ, перегрузка, перенапряжение, перегрев — — — — —
A+ UHP-500-15 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ SE-600-15 (MW)

— в коробках 6 шт КЗ, перегрузка, перенапряжение, перегрев —
A+ HRPG-450-15 (MW)

— 1 шт ККМ, компенсация на проводах, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев —
A+ HRPG-600-15 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 645 Вт; Выход: 15 В, 5 В SB; U1: 13.5...18 В; I1... ККМ, компенсация на проводах, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев —
A+ RPS-500-15-C (MW)

—

 — КЗ, перегрузка, перенапряжение, перегрев — — — — — — — — —
A+ RPS-500-15-SF (MW)

— 1 шт

 — КЗ, перегрузка, перенапряжение, перегрев — — — — — — — — —
A+ RPS-500-15-TF (MW)

—

 — КЗ, перегрузка, перенапряжение, перегрев — — — — — — — — —
A+ MSP-450-15 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 450 Вт; Выход: 15 В, 5 В SB; U1: 13.5...18 В; I1... ККМ, компенсация на проводах, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By — —
A+ MSP-600-15 (MW)

— AC-DC сетевой преобразователь - P вых: 645 Вт; Выход: 15 В, 5 В SB; U1: 13.5...18 В; I1... ККМ, компенсация на проводах, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By, параллельное включение — —
A+ LRS-600-15 (MW)

— в коробках 12 шт КЗ, перегрузка, перенапряжение, перегрев — — — — —
A+ RSP-500-15 (MW)

— 1 шт ККМ, 1U профиль, компенсация на проводах, дистанционное Вкл/Выкл КЗ, перегрузка, перенапряжение, перегрев —
A+ PSP-600-15 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 600 Вт; Выход: 15 В; U1: 13.5...18 В; I1: до 40 ... ККМ, дистанционное Вкл/Выкл, компенсация на проводах, параллельное включение, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев —
A+ HEP-600-15 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — —
A+ SE-450-15 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев —
A+ HRP-450-15 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 450 Вт; Выход: 15 В; U1: 13.5...18 В; I1: до 30 ... ККМ, компенсация на проводах, ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев —
A+ HRP-600-15 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 645 Вт; Выход: 15 В; U1: 13.5...18 В; I1: до 43 ... ККМ, компенсация на проводах, ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев —
A+ LM600-12B15 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 600W, Hybrid

Файлы 2

показать свернуть
USP-500 500W Single Output with PFC Function series ■ Features : Universal AC input / Full range Built in active PFC circuit compliance to EN61000-3-2 Protections: Short circuit / Overload / Over voltage / Over temperature Free air convection for 400W and 500W with 23.5CFM forced air High power density 6.2w/in AC input active surge current limiting U-bracket low profile:41mm Current sharing(1+1) for 24V and 48V models (Optional) Built-in remote ON-OFF control Built-in remote sense function Built in DC OK active signal 3 years warranty 3 Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION www. tuv.com ID 2000000000 MODEL OUTPUT USP-500-5 USP-500-12 USP-500-15 USP-500-24 USP-500-48 DC VOLTAGE 5V 12V 15V 24V 48V RATED CURRENT 80A 42A 33.5A 21A 10.5A CURRENT RANGE (convection) 0 ~ 60A 0 ~ 33A 0 ~ 27A 0 ~ 17A 0 ~ 8.5A CURRENT RANGE (23.5CFM FAN) 0 ~ 80A 0 ~ 42A 0 ~ 33.5A 0 ~ 21A 0 ~ 10.5A RATED POWER (convection) 300W 396W 405W 408W 408W RATED POWER (23.5CFM FAN) 400W 504W 502.5W 504W 504W RIPPLE & NOISE (max.) Note.2 80mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 27V 43.2 ~ 52.8V VOLTAGE TOLERANCE Note.3 ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% LINE REGULATION ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 1500ms, 80ms/230VAC 89% 90% 4.5 ~ 5.5V HOLD UP TIME (Typ.) VOLTAGE RANGE INPUT 20ms/230VAC Note.5 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) 0.95/230VAC EFFICIENCY (Typ.) 85% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 6A/115VAC 30A/115VAC LEAKAGE CURRENT FUNCTION 20ms/115VAC at full load 127 ~ 370VDC 0.98/115VAC at full load 90% 90% 2.6A/230VAC 50A/230VAC <2mA / 240VAC OVER TEMPERATURE 105 ~ 130% rated output power Protection type : Constant current limiting, unit will shut down after 3 sec. ,re-power on to recover 5.7 ~ 7V 13.5 ~ 16V 17 ~ 21V 27.8 ~ 32.4V Protection type : Shut down o/p voltage, re-power to recover Shut down o/p voltage with auto-recovery REMOTE ON/OFF CONTROL RC+/RC-: 0~0.8V power on ; 4~10V power off DC-OK SIGNAL PSU turn on : 3.3V ~ 5.6V ; PSU turn off: 0 ~ 1V WORKING TEMP. -20 ~ +70℃ (Refer to "Derating Curve") OVERLOAD PROTECTION 3100ms, 80ms/115VAC at full load OVER VOLTAGE WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION 53 ~ 64.8V 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1, EAC TP TC 004 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020 EMC IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, heavy industry level, criteria A, EAC TP TC 020 OTHERS DIMENSION PACKING 254*127*41mm (L*W*H) 1.6Kg; 6pcs/10.6Kg/0.7CUFT NOTE 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Derating may be needed under low input voltages. Please check the derating curve for more details. 6. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). 129.8K hrs min. MIL-HDBK-217F (25℃ ) File Name:USP-500-SPEC 2018- 01-15 PDF
Документация на USP-500-5

USP-500.cdr

Дата модификации: 04.01.2018

Размер: 113.4 Кб

4 стр.

USP-500 500W Single Output with PFC Function series Features : Universal AC input / Full range Built in active PFC circuit compliance to EN61000-3-2 Protections: Short circuit / Overload / Over voltage / Over temperature Free air convection for 400W and 500W with 23.5CFM forced air High power density 6.2w/in3 AC input active surge current limiting U-bracket low profile:41mm Current sharing(1+1) for 24V and 48V models (Optional) Built-in remote ON-OFF control Built-in remote sense function Built in DC OK active signal 3 years warranty SPECIFICATION MODEL OUTPUT USP-500-5 USP-500-12 USP-500-15 USP-500-24 USP-500-48 DC VOLTAGE 5V 12V 15V 24V 48V RATED CURRENT 80A 42A 33.5A 21A 10.5A CURRENT RANGE (convection) 0 ~ 60A 0 ~ 33A 0 ~ 27A 0 ~ 17A 0 ~ 8.5A CURRENT RANGE (23.5CFM FAN) 0 ~ 80A 0 ~ 42A 0 ~ 33.5A 0 ~ 21A 0 ~ 10.5A RATED POWER (convection) 300W 396W 405W 408W 408W RATED POWER (23.5CFM FAN) 400W 504W 502.5W 504W 504W RIPPLE & NOISE (max.) Note.2 80mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 27V 43.2 ~ 52.8V 4.5 ~ 5.5V VOLTAGE ADJ. RANGE VOLTAGE TOLERANCE Note.3 2.0% 2.0% 2.0% 2.0% 2.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 2.0% 1.0% 1.0% 1.0% 1.0% 1500ms, 80ms/230VAC SETUP, RISE TIME HOLD UP TIME (Typ.) VOLTAGE RANGE INPUT .. 20ms/230VAC Note.5 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) 0.95/230VAC EFFICIENCY (Typ.) 85% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 6A/115VAC 30A/115VAC LEAKAGE CURRENT OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE 3100ms, 80ms/115VAC at full load 20ms/115VAC at full load 127 ~ 370VDC 0.98/115VAC at full load 90% 90% 89% 90% 2.6A/230VAC 50A/230VAC <2mA / 240VAC 105 ~ 130% rated output power Protection type : Constant current limiting, unit will shut down after 3 sec. ,re-power on to recover 5.7 ~ 7V 13.5 ~ 16V 17 ~ 21V 27.8 ~ 32.4V Protection type : Shut down o/p voltage, re-power to recover 85 5 (TSW1 : detect on heatsink of o/p diode) 95 5 (5V),100 53 ~ 64.8V (12V,15V,24V,48V) (TSW2 : detect on heatsink of power transistor) Protection type : Shut down o/p voltage with auto-recovery FUNCTION REMOTE ON/OFF CONTROL RC+/RC-: 0~0.8V power on ; 4~10V power off DC-OK SIGNAL PSU turn on : 3.3V ~ 5.6V ; PSU turn off: 0 ~ 1V WORKING TEMP. -20 ~ +70 WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 25 70%RH EMC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B (Note 4) HARMONIC CURRENT EMS IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2, heavy industry level, criteria A 129.8K hrs min. MIL-HDBK-217F (25 ) OTHERS DIMENSION PACKING 254*127*41mm (L*W*H) 1.6Kg; 6pcs/10.6Kg/0.67CUFT NOTE 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Derating may be needed under low input voltages. Please check the derating curve for more details. Compliance to EN61000-3-2,-3 File Name:USP-500-SPEC 2007-09-19 PDF
Документация на серию USP-500

USP-500.cdr

Дата модификации: 04.10.2007

Размер: 320.4 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
