G6RN1A12DC

Omron
PCB Relay G6RN Heavy-duty Miniature Relay ■ ■ ■ ■ Variety of contact forms: SPDT or SPST-NO (continuous current rating: 8 A) Mechanical and electrical characteristics comply with EN61810-1. Satisfies EN60335-1 requirements with a dielectric strength of 4 kV at a distance of 8 mm. Tracking resistance: CTI>250 RoHS Compliant Refer to pages 16 to 17 for details. RC X VDE Ordering Informa...
развернуть ▼ свернуть ▲
Фотография серии G6RN

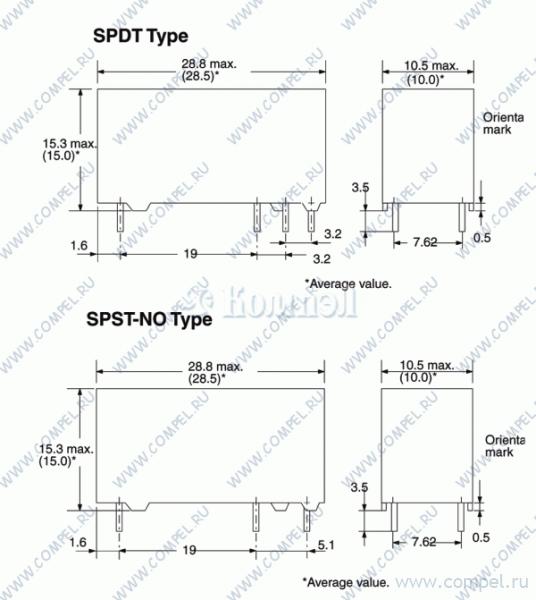

Чертеж серии G6RN



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 28.5×10×15 мм
Способ подключения выводов
Особенности
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 11

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
PA G6RN-1ADC12 (OMRON)

—

 — — — — — — — — — — — — — — — —
P= HF118F/012-1HS5TG (HONGFA)

— — —
P- HF118FK/12-H5T (HONGFA)

— — —
A- G2RL1A12DC (OMRON)

— в линейках 100 шт Реле - Конфиг: 1A; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 400 мВт; Iкомм: 12 А; UDC: 24 В — — — —
A- G2RL1AECF12DC (OMRON)

— в линейках 20 шт Реле - Конфиг: 1A; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 400 мВт; Iкомм: 16 А; UDC: 24 В — — — —
A- G2RL1AE12DC (OMRON)

— в линейках 200 шт — — — —
A- G2RL1A4E12DC (OMRON)

— в линейках 100 шт Реле - Конфиг: 1A; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 400 мВт; Iкомм: 16 А; UDC: 24 В — — — —
A- HF3FD/012-HTF (HONGFA)

— 100 шт — — —
A- NRP05-A12D-G (NCR)

— 1 шт — — — — — —
A- HF32F-G/012-HST (HONGFA)

— 100 шт — — —
A- HF115F-S/12-HSF (HONGFA)

— 1 шт — — — —

Файлы 1

показать свернуть
PCB Relay G6RN Heavy-duty Miniature Relay ■ ■ ■ ■ Variety of contact forms: SPDT or SPST-NO (continuous current rating: 8 A) Mechanical and electrical characteristics comply with EN61810-1. Satisfies EN60335-1 requirements with a dielectric strength of 4 kV at a distance of 8 mm. Tracking resistance: CTI>250 RoHS Compliant Refer to pages 16 to 17 for details. RC X VDE Ordering Information Classification Enclosure ratings Contact material Contact form SPST-NO Standard Fully sealed SPDT Ag Alloy + gold plating (0.35 µ) G6RN-1A G6RN-1 Ag Alloy G6RN-1A-ANI G6RN-1-ANI Ag Alloy + gold plating (4 µ) G6RN-1A-AP4 G6RN-1-AP4 Note: When ordering, add the rated coil voltage to the model number. Example: G6RN-1A 24 VDC Rated coil voltage Model Number Legend G6RN-@@-@ @ VDC 1 2 3 4 1. Number of Poles 3. Contact Material 1: 1 pole 2. Contact Form None: Ag Alloy + gold plating (0.35 µ) ANI: Ag Alloy AP4: Ag Alloy + gold plating (4 µ) 4. Rated Coil Voltage None: SPDT A: SPST-NO 5, 12, 24, 48 VDC 180 PDF
Документация на серию G6RN

PCB Relays

Дата модификации: 26.07.2005

Размер: 206.1 Кб

4 стр.
