EEEFK0J221P

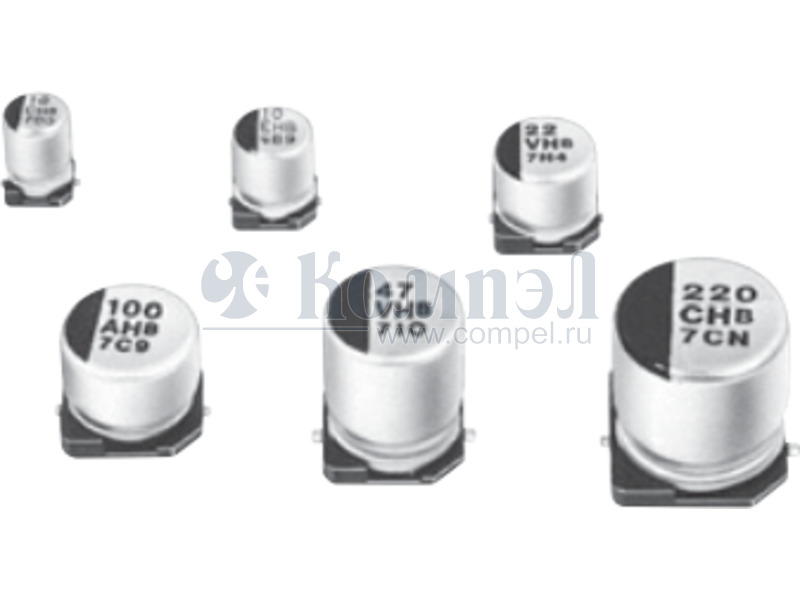

Конденсатор алюминиевый 6.3 В x 220 мкФ ±20%, SMD, -55...105 °C, 2000 ч
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Номинальная ёмкость
Допуск ёмкости
Номинальное напряжение
Диаметр корпуса
Высота корпуса
Рабочая температура
Срок службы
Способ монтажа
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Диаметр Высота Траб Наработка Монтаж Примечания Карточка
товара
A+ CA010M0220RED-0605 (YAG) конденсатор алюминиевый SMD 220 мкФ 10 В  -40...85 °C 2000 ч Surface Mount Aluminum electrolytic
A+ EEEFK1A221P (PAN) 156 шт
A+ EEEFK1A221XP (PAN) 1 шт
A+ CB010M0220RSF-0810 (YAG)
ECAPSMD 220/10V 0810 105C CB (YAG)
конденсатор алюминиевый SMD 220 мкФ 10 В  -40...105 °C 1000 ч Surface Mount Aluminum electrolytic
A+ CB010M0220RSH-0607 (YAG)
ECAPSMD 220/10V 0607 105C CB (YAG)
конденсатор алюминиевый SMD 220 мкФ 10 В  -40...105 °C 1000 ч Surface Mount Aluminum electrolytic
A+ CE010M0220REF-0810 (YAG) конденсатор алюминиевый SMD 220 мкФ 10 В  -40...105 °C 2000 ч
A+ CE010M0220REH-0607 (YAG) конденсатор алюминиевый SMD 220 мкФ 10 В  -40...105 °C 2000 ч
A+ CA010M0220REE-0806 (YAG) конденсатор алюминиевый SMD 220 мкФ 10 В  -40...85 °C 2000 ч Surface Mount Aluminum electrolytic
A+ CA010M0220REH-0607 (YAG)
ECAPSMD 220/10V 0607 CA (YAG)
1 шт конденсатор алюминиевый SMD 220 мкФ 10 В  -40...85 °C 2000 ч Surface Mount Aluminum electrolytic
A+ JCK0J221M063058 (JB)

Сопутствующие товары 19

показать свернуть
Наименование Корпус Упаковка Краткое описание Карточка
товара

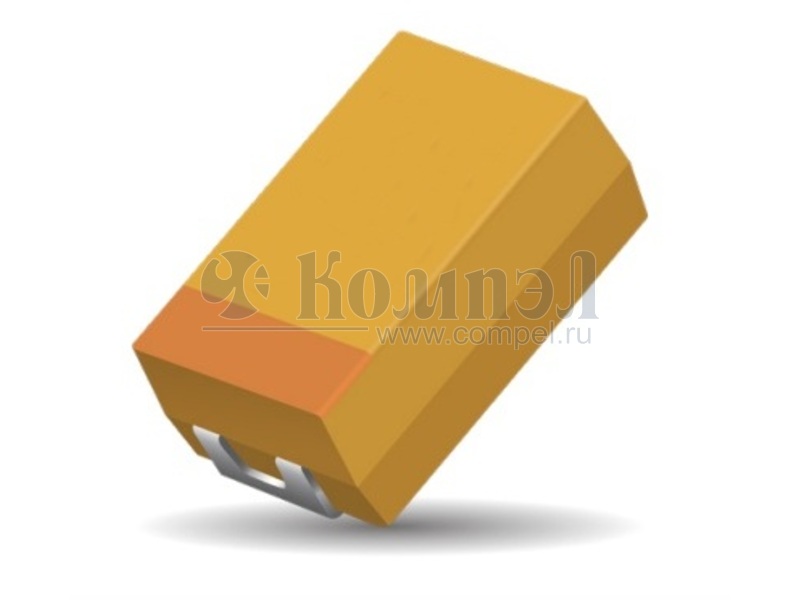

293D227X9010D2TE3 (VISHAY) TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 10 В 220 мкФ ±10% типоразмер SMD_7343-31 TANT73433173X43X31MM
293D227X9010E2TE3 (VISHAY) TANT73434373X43X43MM в ленте 400 шт Конденсатор танталовый 10 В 220 мкФ ±10% типоразмер SMD_7343-43 TANT73434373X43X43MM
293D227X96R3C2TE3 (VISHAY) TANT60322860X32X28MM в ленте 500 шт Конденсатор танталовый 6.3 В 220 мкФ ±10% типоразмер SMD_6032-28 TANT60322860X32X28MM
293D227X96R3D2TE3 (VISHAY) TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 6.3 В 220 мкФ ±10% типоразмер SMD_7343-31 TANT73433173X43X31MM
593D227X9010D2TE3 (VISHAY)
TECAP 220/10V D 10 lowESR (VISHAY)
в ленте 500 шт Конденсатор танталовый 10 В 220 мкФ ±10% типоразмер SMD_7343-31
593D227X9010E2TE3 (VISHAY) TANT73434373X43X43MM в ленте 400 шт Конденсатор танталовый 10 В 220 мкФ ±10% типоразмер SMD_7343-43 TANT73434373X43X43MM
593D227X96R3D2TE3 (VISHAY) в ленте 500 шт Конденсатор танталовый 6.3 В 220 мкФ ±10% типоразмер SMD_7343-31
293D227X0010D2TE3 (VISHAY) TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 10 В 220 мкФ ±20% типоразмер SMD_7343-31 TANT73433173X43X31MM
10TPB220M (PAN) в ленте 2000 шт
6TPE220MI (PAN) в ленте 3000 шт
TAJD227K010RNJ (AVX) в ленте 500 шт Конденсатор танталовый 10 В 220 мкФ ±10% типоразмер SMD_7343-31
TPSD227K010R0100 (AVX) в ленте 500 шт Конденсатор танталовый 10 В 220 мкФ ±10% типоразмер SMD_7343-31
TPSD227K010R0050 (AVX) в ленте 500 шт Конденсатор танталовый 10 В 220 мкФ ±10% типоразмер SMD_7343-31
TCJB227M006R0070 (AVX) TANT35282135X28X21MM в ленте 2000 шт TANT35282135X28X21MM
TAJE227K010RNJ (AVX) в ленте 400 шт Конденсатор танталовый
TAJD227K006RNJ (AVX) в ленте 500 шт TECAP 220/6.3V D 10
TAJC227K010RNJ (AVX) в ленте 500 шт Cap Tant Solid 220uF 10V C CASE 10% (6 X 3.2 X 2.6mm) SMD 6032-28 T/R
TAJC227K006RNJ (AVX) в ленте 500 шт Конденсатор танталовый 6.3 В 220 мкФ ±10% типоразмер SMD_6032-28
T491D227K010AT (KEM) в ленте 500 шт Конденсатор танталовый

Файлы 3

показать свернуть
Документация на семейство Panasonic_SMD ECAP

Products catalog

Дата модификации: 16.09.2019

Размер: 1.44 Мб

80 стр.

Aluminum Electrolytic Capacitors (SMD Type) Surface Mount Type Series : FK Type : V Features ● Endurance : 105 °C 2000 h to 5000 h ● Low impedance (40 % to 60 % less than FC series) Miniaturized (30 % to 50 % less than FC series) ● Vibration-proof product is available upon request. (08 mm and larger) ● RoHS compliant Specifications Category temperature range Rated voltage range Capacitance range Capacitance tolerance Leakage current Dissipation factor (tan d) Characteristics at low temperature Endurance Shelf life Resistance to soldering heat AEC-Q200 –55 °C to +105 °C 6.3 V.DC to 100 V.DC 3.3 µF to 6800 µF ±20 % (120 Hz/+20 °C) I < 0.01 CV or 3 (µA) After 2 minutes (Whichever is greater) Please see the attached characteristics list V.DC 6.3 10 16 25 35 50 63 80 100 Z(–25 °C)/Z(+20 °C) 2 2 2 2 2 2 2 2 2 (Impedance ratio at 120 Hz) Z(–40 °C)/Z(+20 °C) 3 3 3 3 3 3 3 3 3 Z(–55 °C)/Z(+20 °C) 4 4 4 3 3 3 3 3 3 After applying rated working voltage for 2000 hours at +105 °C±2 °C and then being stabilized at +20 °C, Capacitors shall meet the following limits. ( > 012.5 and suffix “G” in 08×10.2, 010×10.2 are 5000 hours) Capacitance change Within ±30 % of the initial value (Suffix “G” is 35 %) < 200 % of the initial limit (Suffix “G” is 300 %) tan d DC leakage current Within the initial limit After storage for 1000 hours at +105 °C±2 °C with no voltage applied and then being stabilized at +20 °C, capacitors shall meet the limits specified in Endurance (With voltage treatment) After reflow soldering and then being stabilized at +20 °C, capacitors shall meet the following limits. Capacitance change Within ±10 % of the initial value tan d Within the initial limit DC leakage current Within the initial limit AEC-Q200 compliant Frequency correction factor for ripple current Frequency (Hz) Correction factor 50, 60 0.70 1k 0.90 Rated Voltage code K (I) (P) + L Pressure Relief (010 and larger) (I) Series identification Mark for Lead-Free products (Black dot) A±0.2 – H Capacitance (µF) W ( ) Reference size (Unit : mm) > 012.5 Lot number 0.3 max. 0D±0.5 22 j FK Lot number Negative polarity marking (–) 100 k to 1.00 Dimensions Example : 6.3 V.DC 22 µF, 6.3 V.DC 3300 µF Marking color : BLACK < 010 Negative polarity marking (–) 10 k 0.95 B±0.2 Marking 120 0.75 3300 j FK Capacitance (µF) Series identification Rated Voltage code R. Voltage 6.3 10 16 25 35 50 63 80 100 (V.DC) Code j A C E V H J K 2A Size code B C D D8 E F G H13 J16 K16 0D L A,B 4.0 5.0 6.3 6.3 8.0 8.0 10.0 12.5 16.0 18.0 5.8±0.3 5.8±0.3 5.8±0.3 7.7±0.3 6.2±0.3 10.2±0.3 10.2±0.3 13.5±0.5 16.5±0.5 16.5±0.5 4.3 5.3 6.6 6.6 8.3 8.3 10.3 13.5 17.0 19.0 H 5.5 6.5 7.8 7.8 9.5 10.0 12.0 15.0 19.0 21.0 max. max. max. max. max. max. max. max. max. max. I W P K 1.8 2.2 2.6 2.6 3.4 3.4 3.5 4.7 5.5 6.7 0.65±0.1 0.65±0.1 0.65±0.1 0.65±0.1 0.65±0.1 0.90±0.2 0.90±0.2 0.90±0.3 1.20±0.3 1.20±0.3 1.0 1.5 1.8 1.8 2.2 3.1 4.6 4.4 6.7 6.7 0.35 -+1.5 0.2 0.35 -+1.5 0.2 0.35 -+1.5 0.2 0.35 -+1.5 0.2 0.35 -+1.5 0.2 0.70±0.2 0.70±0.2 0.70±0.3 0.70±0.3 0.70±0.3 Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. 02 Mar. 2016 PDF
Документация на серию FK_SMD

N_AEC_V-FK_E.indd

Дата модификации: 04.04.2019

Размер: 104.4 Кб

5 стр.

Aluminum Electrolytic Capacitors/ FK Surface Mount Type Series: FK Type: V ■ Features ● Endurance: 2000 h to 5000 h at 105 °C ● Low impedance (40 % to 60 % less than FC series) Miniaturized (30 % to 50 % less than FC series) ● Vibration-proof product is available upon request. (08 mm and larger) ● AEC-Q200 qualified ✽ ● RoHS directive compliant ■ Specifications Category Temp. Range Rated W.V.Range Nominal Cap.Range Capacitance Tolerance DC Leakage Current tan d Characteristics at Low Temperature Endurance Shelf Life Resistance to Soldering Heat –55 °C to +105 °C 6.3 V.DC to 100 V.DC 3.3 μF to 6800 μF ±20 % (120 Hz/+20 °C) I < 0.01 CV or 3 (μA) After 2 minutes (Whichever is greater) Please see the attached standard products list W.V. (V) 6.3 10 16 25 35 50 63 80 100 Z(–25 °C)/Z(+20 °C) 2 2 2 2 2 2 2 2 2 (Impedance ratio at 120 Hz) Z(–40 °C)/Z(+20 °C) 3 3 3 3 3 3 3 3 3 Z(–55 °C)/Z(+20 °C) 4 4 4 3 3 3 3 3 3 After applying rated working voltage for 2000 hours at +105 °C±2 °C and then being stabilized at +20 °C, Capacitors shall meet the following limits. ( > 012.5 and suffix “G” in 08×10.2, 010×10.2 are 5000 hours) Capacitance change ±30 % of initial measured value (Suffix “G” is 35 %) tan d < 200 % of initial specified value (Suffix “G” is 300 %) DC leakage current < initial specified value After storage for 1000 hours at +105 °C±2 °C with no voltage applied and then being stabilized at +20 °C, capacitors shall meet the limits specified in Endurance (With voltage treatment) After reflow soldering and then being stabilized at +20 °C, capacitors shall meet the following limits. Capacitance change ±10 % of initial measured value tan d < initial specified value DC leakage current < initial specified value ■ Frequency correction factor for ripple current 50, 60 0.70 Correction factor Rated Voltage Mark j 6.3 V A 10 V C 16 V E 25 V V 35 V L Pressure Relief (010 and larger) Rated Voltage Mark Capacitance (μF)  K ', Series identification Rated Voltage Mark H J K 2A 50 V 63 V 80 V 100 V (P) (I) A±0.2 K (Unit : mm) B±0.2 Series identification Mark for Lead-Free Products Black Dot (Square) – H 0D±0.5 Capacitance (μF) > 012.5 Lot number 0.3 max.  K ', Lot number Negative polarity marking (–) 100 k to 1.00 ■ Dimensions in mm (not to scale) Example:6.3 V 22 μF, 6.3 V 3300 μF Marking color : BLACK < 010 Negative polarity marking (–) 10 k 0.95 + (I) ■ Marking Frequency (Hz) 1k 0.90 120 0.75 W ( ) Reference size Size code B D L A,B I W P K 4.0 5.8±0.3 4.3 5.5 max. 1.8 0.65±0.1 1.0 0.35 +- 1.5 0.2 C 5.0 5.8±0.3 5.3 6.5 max. 2.2 0.65±0.1 1.5 0.35 +- 1.5 0.2 D 6.3 5.8±0.3 6.6 7.8 max. 2.6 0.65±0.1 1.8 0.35 +- 1.5 0.2 D8 6.3 7.7±0.3 6.6 7.8 max. 2.6 0.65±0.1 1.8 0.35 +- 1.5 0.2 E 8.0 6.2±0.3 8.3 9.5 max. 3.4 0.65±0.1 2.2 0.35 +- 1.5 0.2 F 8.0 10.2±0.3 8.3 10.0 max. 3.4 0.90±0.2 3.1 0.70±0.2 H G 10.0 10.2±0.3 10.3 12.0 max. 3.5 0.90±0.2 4.6 0.70±0.2 H13 12.5 13.5±0.5 13.5 15.0 max. 4.7 0.90±0.3 4.4 0.70±0.3 J16 16.0 16.5±0.5 17.0 19.0 max. 5.5 1.20±0.3 6.7 0.70±0.3 K16 18.0 16.5±0.5 19.0 21.0 max. 6.7 1.20±0.3 6.7 0.70±0.3 ✽ This product qualify for AEC-Q200, but it has some deviations. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. 01 Mar. 2014 – EEE-41 – PDF
Документация на EEEFK1V221P

AEC_V-FK_E.indd

Дата модификации: 24.03.2014

Размер: 113 Кб

4 стр.
