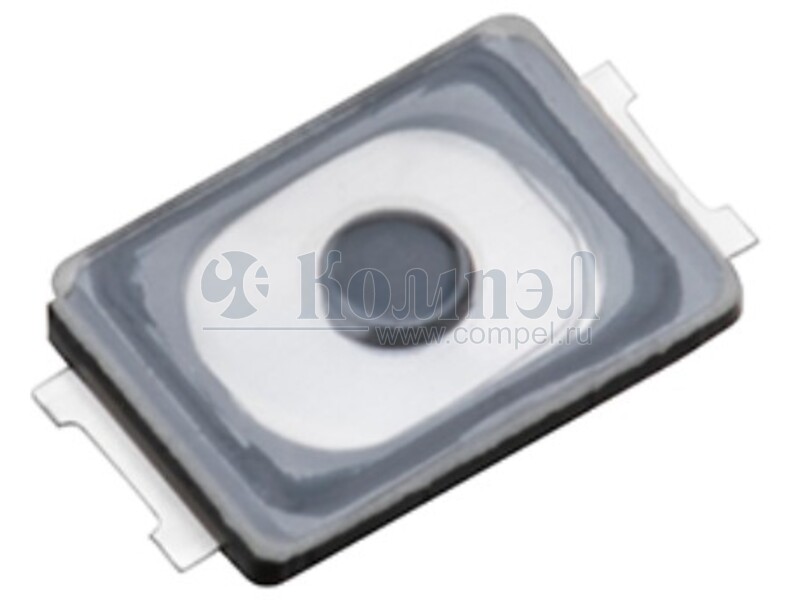

EVPAWCD4AL

Tactile Switches 3.0 mm × 2.0 mm SMD Type EVPAW FEATURES ●●E  xternal dimensions : 3.0 mm × 2.0 mm, Height 0.6 mm ●●H  igh operability equipped with an actuator ● ( push plate ) ●●IP67 RECOMMENDED APPLICATIONS ●●O  peration switches for portable electronic equipments ( Mobile phone, Portable audio ) EXPLANATION OF PART NO. 1 2 3 4 5 E V P A W Product Code Type 6 7 8 9 D 4...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Электрическая цепь контактной группы
Максимальный рабочий ток
Максимальное рабочее напряжение
Тип актуатора
Тип монтажа
Относительная ориентация на плате
Сила нажатия для переключения
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Tactile Switches 3.0 mm × 2.0 mm SMD Type EVPAW FEATURES ●●E  xternal dimensions : 3.0 mm × 2.0 mm, Height 0.6 mm ●●H  igh operability equipped with an actuator ● ( push plate ) ●●IP67 RECOMMENDED APPLICATIONS ●●O  peration switches for portable electronic equipments ( Mobile phone, Portable audio ) EXPLANATION OF PART NO. 1 2 3 4 5 E V P A W Product Code Type 6 7 8 9 D 4 0 Operating Force Height SPECIFICATIONS ■ Characteristics Type Rating Snap action / Push-on type SPST 10 µA 2 V DC to 20 mA 15 V DC ( Resistive load ) Contact Resistance Electrical Mechanical Endurance Max. 500 mΩ Insulation Resistance Min. 50 MΩ ( at 100 V DC ) Dielectric Withstanding Voltage 250 V AC for 1 minute Bouncing Max. 10 ms ( ON, OFF ) Operating Force 1.6 N, 2.4 N, 3.3 N Travel 1.6 N, 2.4 N : 0.13 mm 3.3 N : 0.15 mm Operating Life 1.6 N, 2.4 N : Min. 500,000 cycles 3.3 N : Min. 300,000 cycles Protective Structure IP67 ( *1 ) Dust resistance : 4 types of talc 8 h , Water resistance : Immersion depth 1 m 30 min. Operating Temperature -40℃ to +85℃ Storage Temperature -40℃ to +85℃ ( Bulk ) -20℃ to +60℃ ( Taping ) Minimum Quantity / Packing Unit Quantity / Carton 20,000 pcs. Embossed Taping ( Reel Pack ) 100,000 pcs. Note: Non washable ( *1 ) IP67: Switch shall not be operated during test. Water or dust ingress shall be limited enough to prevent deleterious effect to the switch function. However, IP67 shall be guaranteed under single product state, then there is a possibility that IP67 performance become impaired depending on your mounting condition or usage. So, please ask us in advance, if the switch is applied to important usage for water and dust resistant. 2020.10 industrial.panasonic.com/ac/e/ Panasonic Corporation 2020 ANCTB14E 202010 PDF
Документация на серию EVPAW

3.0mm×2.0mm SMD Tactile Switches

Дата модификации: 28.09.2020

Размер: 289.1 Кб

8 стр.
