EVQPE104K

Panasonic Industrial Europe GmbH
Тактильная кнопка; SPST-NO; 12 В; 50 мА; 6х3.5х4.3 мм; 1 N; 50000 циклов
развернуть ▼ свернуть ▲

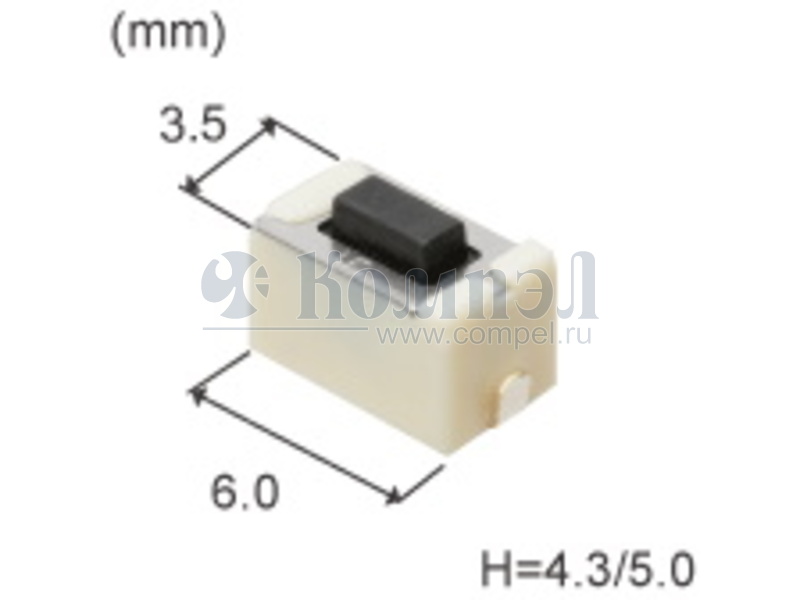

Внешний вид серии EVQPE

Технические характеристики

показать свернуть
Электрическая цепь контактной группы
Максимальный рабочий ток
Максимальное рабочее напряжение
Тип актуатора
Тип монтажа
Относительная ориентация на плате
Сила нажатия для переключения
Особенности
  Примечание: Keypad Switch, 1 Switches, SPST, Momentary, 0.05A, 12VDC, 1.5N, Solder Terminal, Surface Mount-straight
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
Light Touch Switches/EVQPE1/PN/5P 6.0 mm×3.5 mm SMD Light Touch Switches Type: EVQPE1/EVQPN/EVQ5P Features External dimensions : 6.0 mm×3.5 mm, Height 4.3 mm, 5.0 mm Recommended Applications Operating switches for other electronic equipment Explanation of Part Numbers 1 2 3 Product Code 4 5 6 TypeOperating Force 7 9 8 Push Plate Color Product Height Specifications Type Snap action/Push-on type SPST Circuit Diagram A Rating Electrical 10 μA 2 V DC to 50 mA 12 V DC (Resistive load) Contact Resistance 100 mΩ max. Insulation Resistance 100 MΩ min. (at 100 V DC) Dielectric Withstanding Voltage 250 V AC for 1 minute Bouncing 10 ms max. (ON, OFF) 1.0 N±0.5N (Low force type) 1.6 N±0.5 N (Standard) Operating Force Mechanical Travel Endurance 0.25 mm Operating Life  LQGXVWULDOSDQDVRQLFFRPDFH +0.20 –0.10 mm 30,000 cycles min. –30 °C to +85 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) Storage Temperature Quantity/Carton 2.4 N±0.6 N 50,000 cycles min. Operating Temperature Minimum Quantity/Packing Unit B 2,000 pcs. Embossed Taping(Reel Pack) (H = 5.0 mm) 10,000 pcs. (H = 5.0 mm) ー1ー 2,500 pcs. Embossed Taping(Reel Pack) (H = 4.3 mm) 12,500 pcs. (H = 4.3 mm) PDF
Документация на серию EVQPE

6.0mm x 3.5mm SMD ANCTB20E_201903-Fd

Дата модификации: 07.07.2020

Размер: 290 Кб

7 стр.

Light Touch Switches/EVQPE1/PN/5P 6.0 mm×3.5 mm SMD Light Touch Switches Type: EVQPE1/EVQPN/EVQ5P Features External dimensions : 6.0 mm×3.5 mm, Height 4.3 mm, 5.0 mm Recommended Applications Operating switches for other electronic equipment Explanation of Part Numbers 1 2 3 Product Code 4 Type 5 6 7 Operating Force 9 8 Push Plate Color Product Height Specifications Type Snap action/Push-on type SPST Circuit Diagram A Rating Electrical 10 μA 2 V DC to 50 mA 12 V DC (Resistive load) Contact Resistance 100 mΩ max. Insulation Resistance 100 MΩ min. (at 100 V DC) Dielectric Withstanding Voltage 250 V AC for 1 minute Bouncing 10 ms max. (ON, OFF) 1.0 N±0.5N (Low force type) 1.6 N±0.5 N (Standard) Operating Force Mechanical Travel Endurance 0.25 mm Operating Life 2017.03 industrial.panasonic.com/ac/e/ +0.20 –0.10 mm 30,000 cycles min. –30 °C to +85 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) Storage Temperature Quantity/Carton 2.4 N±0.6 N 50,000 cycles min. Operating Temperature Minimum Quantity/Packing Unit B 2,000 pcs. Embossed Taping(Reel Pack) (H = 5.0 mm) 10,000 pcs. (H = 5.0 mm) –1– 2,500 pcs. Embossed Taping(Reel Pack) (H = 4.3 mm) 12,500 pcs. (H = 4.3 mm) Panasonic Corporation 2017 ANCTB20E 201703-Fd PDF
Документация на EVQPE104K

6.0mm x 3.5mm SMD ANCTB20E_201703-Fd

Дата модификации: 02.03.2017

Размер: 94.4 Кб

2 стр.

    Публикации 1

    показать свернуть
    13 мая 2021
    новость

    Миниатюрные тактовые кнопки Panasonic – новое поступление на склад Компэл

    Panasonic, один из мировых лидеров по производству высококачественных электромеханических компонентов, и Компэл представляют масштабное расширение складской программы. В частности, на складе Компэл представлены ведущие серии SMD–тактовых... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
