EVQPLMA15

Panasonic Industrial Europe GmbH
Light Touch Switches/EVQPL/3PL/5PL/PT 4.9 mm Square SMD Light Touch Switches Type: EVQPL/EVQ3PL EVQ5PL/EVQPT Features External dimensions : 4.9 mm× 4.9 mm, Height: 0.8 mm(Without push plate), 1.5 mm(With push plate) Recommended Applications Operation switches for portable electronic equipment (Notebook PC, Camcorders, Portable audio players, etc.) Operation switches for car audio systems (w...
развернуть ▼ свернуть ▲

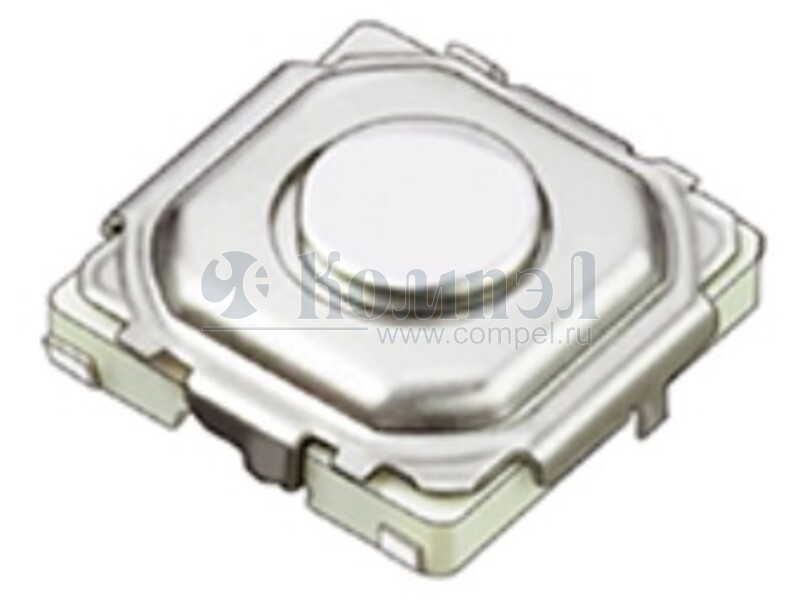

Внешний вид EVQPLMA15
Внешний вид серии EVQPL



Технические характеристики

показать свернуть
Электрическая цепь контактной группы
Максимальный рабочий ток
Максимальное рабочее напряжение
Тип актуатора
Тип монтажа
Относительная ориентация на плате
Сила нажатия для переключения
Особенности
  Примечание: Keypad Switch, 1 Switches, SPST, Momentary, 0.02A, 15VDC, 3.2N, Solder Terminal, Surface Mount-straight
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Light Touch Switches/EVQPL/3PL/5PL/PT 4.9 mm Square SMD Light Touch Switches Type: EVQPL/EVQ3PL EVQ5PL/EVQPT Features External dimensions : 4.9 mm× 4.9 mm, Height: 0.8 mm(Without push plate), 1.5 mm(With push plate) Recommended Applications Operation switches for portable electronic equipment (Notebook PC, Camcorders, Portable audio players, etc.) Operation switches for car audio systems (with push plate) Explanation of Part Numbers 1 2 3 Product Code 4 5 6 8 7 TypeOperating Force 9 Product Height Specifications Type Snap action/Push-on type SPST Rating 10 μA 2 V DC to 20 mA 15 V DC (Resistive load) Contact Resistance 50 mΩ max. Insulation Resistance Electrical 50 MΩ min. (at 100 V DC) Dielectric Withstanding Voltage 250 V AC for 1 minute 3 ms max. (ON) 8 ms max. (OFF) Bouncing 1.0 N±0.5 N 1.6 N±0.5 N Operating Force Mechanical Travel Endurance Operating Life 2.6 N±0.6 N 3.5 N±1.0 N 0.25 mm +0.10 –0.20 mm 500,000 cycles min. 200,000 cycles min. –20 °C to +70 °C Operating Temperature –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) Storage Temperature Minimum Quantity/Packing Unit 5,000 pcs. Embossed Taping (Reel Pack) Quantity/Carton 25,000 pcs. Note: Non washable 2020.07 LQGXVWULDOSDQDVRQLFFRPDFH ー1ー © Panasonic Corporation 2020 ANCTB121E 202007 PDF
Документация на серию EVQPL

4.9mm Square SMD ANCTB121E_202007

Дата модификации: 07.07.2020

Размер: 360.3 Кб

8 стр.
