EVQPUL02K

Panasonic Industrial Europe GmbH
Light Touch Switches/EVQPU Small-sized Side-operational SMD Light Touch Switches Type: EVQPU Features External dimensions : 4.7 mm×3.5 mm(Excludingthe push plate), Height 1.65mm A wide range of terminal type : J-bent, Straight Recommended Applications Operation switches for portable electronic equipment (Mobile phones, Digital still cameras, Camcorders, Portable audio players, etc.) Explana...
развернуть ▼ свернуть ▲

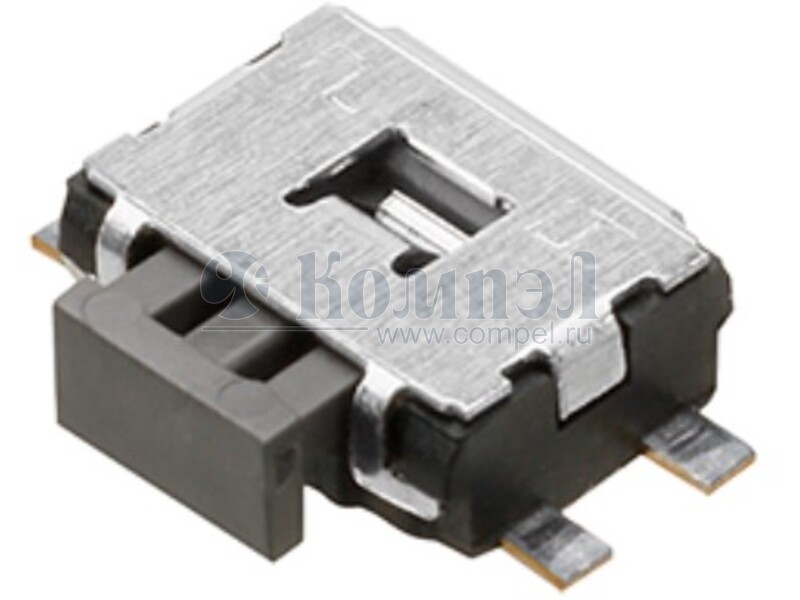

Внешний вид серии EVQPU

Технические характеристики

показать свернуть
Электрическая цепь контактной группы
Максимальный рабочий ток
Максимальное рабочее напряжение
Тип актуатора
Тип монтажа
Относительная ориентация на плате
Сила нажатия для переключения
Особенности
  Примечание: Keypad Switch, 1 Switches, SPST, Momentary, 0.05A, 12VDC, 2.3N, Solder Terminal, Surface Mount-right Angle
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Тип Imax Umax Актуатор Монтаж Ориентация Сила Особенности Примечание Карточка
товара
P= L-KLS7-TS6335-1.65-180-T (KLS)

— в ленте 3000 шт —
P= EVQ-PUL02K (PAN)

— в ленте 4000 шт Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 50 мА; Umax: ... —

Файлы 2

показать свернуть
Light Touch Switches/EVQPU Small-sized Side-operational SMD Light Touch Switches Type: EVQPU Features External dimensions : 4.7 mm×3.5 mm(Excludingthe push plate), Height 1.65mm A wide range of terminal type : J-bent, Straight Recommended Applications Operation switches for portable electronic equipment (Mobile phones, Digital still cameras, Camcorders, Portable audio players, etc.) Explanation of Part Numbers 1 2 3 Product Code 4 5 6 7 8 9 Product Height TypeOperating Force Specifications Type Snap action / Push-on type SPST Rating 10 μA 2 V DC to 50 mA 12 V DC (Resistive load) Contact Resistance 500 mΩ max. Insulation Resistance Electrical 100 MΩ min. (at 100 V DC) Dielectric Withstanding Voltage 250 V AC for 1 minute Bouncing 10 ms max. (ON, OFF) +0.7 Operating Force Mechanical Endurance 2.2 N –0.7 N +0.1 –0.2 Travel 0.3 mm Push Strength 30 N (1 minute) Operating Life 100,000 cycles min. Operating Temperature –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) Minimum Quantity/Packing Unit 4,000 pcs. Embossed Taping (Reel Pack) Quantity/Carton LQGXVWULDOSDQDVRQLFFRPDFH mm –20 °C to +70 °C Storage Temperature  +0.8 1.6 N –0.4 N 20,000 pcs. ー1ー PDF
Документация на серию EVQPU

Small-sized Side-operational SMD ANCTB23E_201903-Fd

Дата модификации: 07.07.2020

Размер: 357.3 Кб

9 стр.

Light Touch Switches/EVQPU Small-sized Side-operational SMD Light Touch Switches Type: EVQPU ■ Features ● External dimensions : 4.7 mm҂3.5 mm, Height 1.65 mm ● A wide range of terminal type : J-bent, Straight ■ Recommended Applications ● Car navigation, Car audio ■ Explanation of Part Numbers 1 2 3 4 5 E V Q P U 6 7 8 9 0 2 K Type 6th Without Boss With Boss A C B D J L K M Terminal Operating Type Force Straight J-bent Straight J-bent 7th & 8th 02 Mounting Height 1.65 mm 9th Push Plate Color Black K 2.2 N 1.6 N ■ Specifications Type Snap action / Push-on type SPST Rating 10 µA 2 Vdc to 50 mA 12 Vdc (Resistive load) Contact Resistance Electrical 500 m액 max. Insulation Resistance 100 M액 min. (at 100 Vdc) Dielectric Withstanding Voltage 250 Vac for 1 minute Bouncing Operating Force Mechanical Endurance +0.7 +0.8 1.6 N –0.4 N 2.2 N –0.7 N +0.1 –0.2 Travel 0.3 mm Push Strength 30 N (1 minute) Operating Life 100000 cycles min. Operating Temperature Storage Temperature Minimum Quantity/Packing Unit Quantity/Carton 10 ms max. (ON, OFF) mm –20 °C to +70 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) 4000 pcs. Embossed Taping (Reel Pack) 20000 pcs. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. 00 Oct. 2012 PDF
Документация на EVQPUA02K

Дата модификации: 19.12.2012

Размер: 108.7 Кб

4 стр.

    Публикации 2

    показать свернуть
    13 мая 2021
    новость

    Миниатюрные тактовые кнопки Panasonic – новое поступление на склад Компэл

    Panasonic, один из мировых лидеров по производству высококачественных электромеханических компонентов, и Компэл представляют масштабное расширение складской программы. В частности, на складе Компэл представлены ведущие серии SMD–тактовых... ...читать

    25 февраля 2020
    статья

    Не так уж важны?! Тактовые кнопки и переключатели Panasonic

    Вячеслав Гавриков (г. Смоленск) Тактовые кнопки – важный инструмент взаимодействия между человеком и электронным устройством. В ряде случаев именно надежность и ресурс кнопок определяют срок эксплуатации прибора. Поэтому для многих приложений... ...читать
