MS5194T

Ruimeng Technology
MS5194T/MS5195T Low Noise, Low Power Dissipation, 24/16-Bit ∑-Δ ADC PRODUCT DESCRIPTION The MS5194T/MS5195T is a 24­bit/16­bit ADC featured by low power dissipation, low noise, six differential input channels and it is suitable for high­precision measurement application. The MS5194T/MS5195T integrates low noise input buffer, low noise instrumentation amplifier, internal bandgap reference with h...
развернуть ▼ свернуть ▲

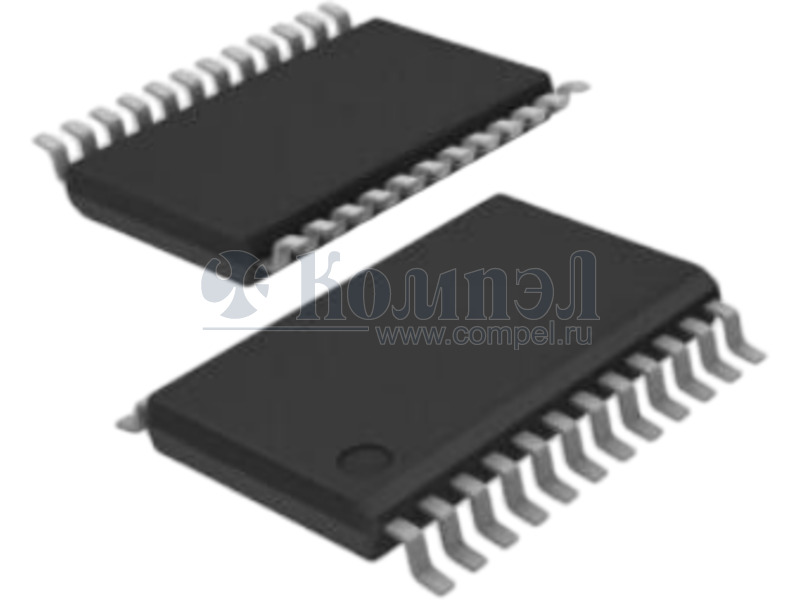

Внешний вид MS5194T

Технические характеристики

показать свернуть
Корпус TSSOP-24
Разрядность АЦП
Кол-во измерительных каналов
Частота преобразования
Тип аналого-цифрового преобразователя
Цифровой интерфейс
Эффективная разрядность АЦП
Потребляемая мощность
Напряжение внутреннего ИОН
Диапазон питающих напряжений аналоговой части
Диапазон питающих напряжений цифровой части
Диапазон рабочих температур
Примечание low noise, low dissipation ADC
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
MS5194T/MS5195T Low Noise, Low Power Dissipation, 24/16-Bit ∑-Δ ADC PRODUCT DESCRIPTION The MS5194T/MS5195T is a 24­bit/16­bit ADC featured by low power dissipation, low noise, six differential input channels and it is suitable for high­precision measurement application. The MS5194T/MS5195T integrates low noise input buffer, low noise instrumentation amplifier, internal bandgap reference with high precision, low noise and low drift, and it also could adopt external differential reference voltage. In addition, the MS5194T/MS5195T also integrates programmable excitation current source, burnout current source and bias TSSOP24 voltage generator. The bias voltage generator could set the channel common­mode voltage to 0.5×AVDD. It adopts external or internal clock. The output data rate can be set from 4.17Hz to 470Hz by software. The power supply voltage ranges from 2.7V to 5.25V. The MS5194T/MS5195T is available in TSSOP24 package. FEATURES             RMS Noise: MS5194T: 40nV@16.7Hz Power Dissipation: 400μA(typ) Integrated Low Noise, Programmable Gain Instrumentation Amplifier Integrated Voltage Reference with Low Temperature Drift : 5ppm/°C Update Rate: 4.17Hz to 470Hz Integrated 50Hz/60Hz Rejection Filter Integrated Programmable Current Source Integrated Internal Clock Oscillator Integrated Internal Burnout Current, Excitation Current Integrated Bias Voltage Generator Power Supply Voltage: 2.7V to 5.25V Operating Temperature Range: ­40°C to 105°C APPLICATIONS       Thermocouple and RTD Measurement Stress Detection Gas Analysis and Blood Analysis Industrial Process Control and Instrumentation Liquid and Gas Chromatograph 6­bit DVM PRODUCT SPECIFICATION Part Number Package Marking MS5194T TSSOP24 MS5194T MS5195T TSSOP24 MS5195T Hangzhou Ruimeng Technology Co.,Ltd http://www.relmon.com VERSION: V1.4 2022.11.04 ­ PAGE 1 ­ PDF
Документация на MS5194T

TONE RINGER JO肙 JARDIM x8?! PORRA! DIA 8 VOTA N肙!

Дата модификации: 05.11.2022

Размер: 1.41 Мб

18 стр.

    Публикации 4

    показать свернуть
    10 июля 2024
    новость

    Решения для реализации аналогового канала: АЦП, ОУ, ИОН (материалы вебинара)

    2 июля состоялся вебинар, посвященный решениям для аналогового канала. Сегодня на рынке доступно огромное разнообразие аналоговых интегральных схем разного качества и функциональности от большого количества производителей: как западных, так и... ...читать

    16 августа 2023
    статья

    Сигма-дельта, SAR и конвейерные АЦП Ruimeng, доступные со склада КОМПЭЛ

    Константин Кузьминов (г. Заполярный) АЦП производства Ruimeng выполнены по всем широко применяемым архитектурам. Среди продукции этой китайской компании есть АЦП последовательного приближения (SAR), параллельного, конвейерного (Pipeline) типа и... ...читать

    21 июля 2023
    статья

    АЦП MS5194T и MS5195T производства Ruimeng для измерительного канала

    Константин Кузьминов (г. Заполярный) Измерительные системы промышленного и медицинского оборудования должны обладать высокой точностью, надежностью и стабильностью. Компания Ruimeng предлагает многоканальные ∑–Δ АЦП MS5194T и MS5195T с... ...читать

    30 июня 2023
    новость

    Перспективы азиатских АЦП (материалы вебинара)

    20 июня состоялся вебинар–круглый стол, посвященный перспективам применения азиатских АЦП и аналоговых компонентов. Производство аналого–цифровых преобразователей требует высокой квалификации разработчиков аналоговых ИС, опыта и уровня... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
