Новый SAR АЦП RS1430B производства RUNIC для портативной техники и устройств с батарейным питанием
24 июня 2024
Китайская компания Jiangsu Runic Technology – разработчик и производитель полупроводниковых компонентов – известна на рынке уже десять лет, заняв ведущие позиции среди конкурентов. Благодаря развитому исследовательскому центру и департаменту разработки Runic обладает большим опытом производства полупроводников и внушительным количеством патентов в области аналоговых и цифровых интегральных схем, что позволяет ей создавать новые продукцию на уровне лидеров отрасли. В настоящее время компания стала основным поставщиком операционных усилителей и стандартной логики на внутреннем рынке Китая. Основными потребителями компонентов Runic являются производители промышленной и бытовой электроники, медицинской техники, электроприводов и электротранспорта.
Производство Runic сертифицировано по ISO9001:2015, ISO 14001:2015, а для автомобильной продукции – по IATF 16949:2016. Ассортимент компании постоянно пополняется, в том числе аналого-цифровыми преобразователями. В 2024 году компания запланировала выпуск шести АЦП и недавно объявила о выпуске одного из них – RS1430B с разрядностью 16 бит. Его схема показана на рисунке 1.

Рис. 1. Внутреннее устройство АЦП RS1430B производства компании Runic
RS1430B построен по технологии последовательного приближения (SAR), обладает низким уровнем шумов и способен выполнять преобразование аналогового сигнала с частотой до 400 000 выб/с. Для работы требует наличия внешнего источника опорного сигнала (ИОН) с диапазоном напряжения 0,1…VDD В (определяется диапазоном аналогового сигнала) и внешнего тактирования частотой 0,025…10 МГц, что определяет частоту преобразования в диапазоне 1…400 кГц (для выполнения одного преобразования и передачи его данных размером 16 бит требуется минимум 24 такта).
Одной из главных особенностей данного АЦП является сверхмалое потребление, которое составляет менее 13 мВт в рабочем режиме при частоте оцифровки 400 кГц и 275 мкВт в спящем режиме. В совокупности с компактным корпусом MSOP-8 RS1430B идеально подходит для применения в портативной технике и устройствах с батарейным питанием.
Характеристики RS1430B схожи с моделями серии подобных АЦП других производителей, а в ряде случаев превосходят их, при этом обеспечивая совместимость по корпусу и выводам микросхемы (таблица 1).
Таблица 1. Характеристики АЦП RS1430B производства Runic в сравнении с ближайшим аналогом
Характеристики | АЦП | |
---|---|---|
RS1430B | Альтернативный вариант | |
Разрешение, бит | 16 | |
Количество каналов | 1 | |
Тип входа | Псевдодифференциальный | |
Интерфейс | SPI | |
Диапазон напряжения питания VDD, В | 2,7…5,5 | |
Частота дискретизации SR, кГц | 400 | 250 |
Интегральная нелинейность, LSB (VDD = 5 В) | ±2 | ±1 |
Дифференциальная нелинейность, LSB (VDD = 5 В) | ±0,5 | ±0,6 |
Ошибка смещения, LSB | ±4 | ±6 |
Отношение «сигнал-шум» (входная частота 2кГц), дБ | 90,5 | 91 |
Шум, мкВ (среднеквадратичное значение) | 45 | 30 |
Диапазон температуры эксплуатации, °C | -40…125 | -40…85 |
Потребление, мВт: | 13 (VDD = 5 В, SR = 400 кГц) 4,86 (VDD = 2,7 В, SR = 300 кГц) 1,62 (VDD = 2,7 В, SR = 100 кГц) 0,162 (VDD = 2,7 В, SR = 10 кГц) |
10 (VDD = 5 В, SR = 250 кГц) 4 (VDD = 2,7 В, SR = 200 кГц) 2 (VDD = 2,7 В, SR = 100 кГц) 0,2 (VDD = 2,7 В, SR = 10 кГц) |
Корпус | MSOP8 | MSOP8, QFN3x3 |
Дифференциальная линейность RS1430B настраивается на заводе, сохраняется в энергонезависимой памяти и постоянно обновляется после каждого цикла преобразования. Этот процесс гарантирует, что в случае сбоя питания один полный цикл преобразования всегда возвращает АЦП в состояние, соответствующее заводским настройкам. Графики дифференциальной и интегральной нелинейностей при напряжениях питания 5 и 2,7 В показаны на рисунках 2 и 3.

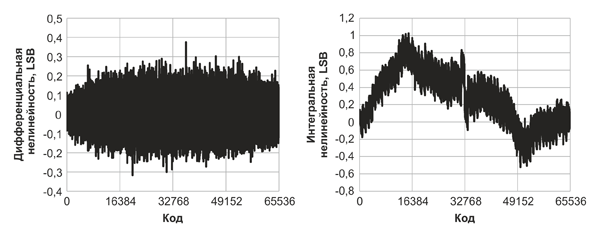

Рис. 2. Графики дифференциальной и интегральной нелинейностей АЦП RS1430B при напряжении питания 5 В

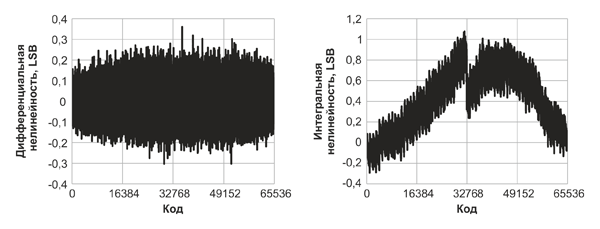

Рис. 3. Графики дифференциальной и интегральной нелинейностей АЦП RS1430B при напряжении питания 2,7 В

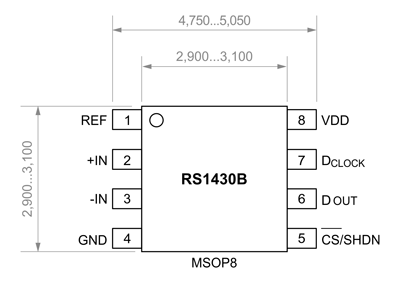

Корпус АЦП RS1430B имеет форм-фактор MSOP8 размером 3х3 мм (рисунок 4) с шагом выводов 0,65 мм. Назначение выводов представлено в таблице 2.

Рис. 4. Корпус MSOP8 АЦП RS1430B
Таблица 2. Назначение выводов RS1430B
№ | Обозначение | Назначение |
---|---|---|
1 | REF | Вход источника опорного напряжения |
2 | +IN | Положительный (не инвертированный) вход аналогового сигнала |
3 | -IN | Отрицательный (инвертированный) вход аналогового сигнала |
4 | GND | Общий |
5 | C̅S̅/SHDN | Вход управления режимом пониженного энергопотребления, а также управления началом преобразования и передачи данных |
6 | DOUT | Выход данных последовательного интерфейса |
7 | DCLOCK | Вход тактовой частоты для АЦП и последовательного интерфейса |
8 | VDD | Питание |

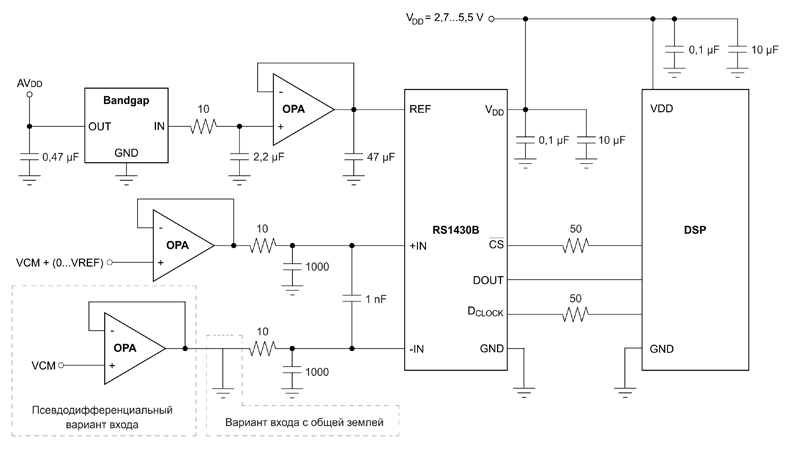

Благодаря двум входным линиям +IN и -IN аналоговый вход может быть реализован двумя способами: как псевдодифференциальный и как одиночный (с общей землей). Типовая схема применения АЦП RS1430B с двумя вариантами построения входа показана на рисунке 5.

Рис. 5. Типовая схема применения RS1430B
На рисунке 6 изображен вариант практического использования АЦП RS1430B в медицинском приборе. На схеме видно, что продукция Runic способна составить значительную часть компонентов такого прибора.

Рис. 6. Применение АЦП RS1430B в медицинском анализаторе
Информацию о возможности заказа, сроках и условиях поставок АЦП RS1430B и других компонентов производства Runic можно получить у менеджеров компании КОМПЭЛ.
