MS7705

Ruimeng Technology
MS7705/7706 16 bit Σ-Δ Analog to Digital Converter PRODUCT DESCRIPTION The MS7705/MS7706 is an analog-to-digital converter for lowfrequency measurement. It uses Σ-Δ conversion technology to realize 16 bit lossless code feature. The operating voltage range is 2.7V-3.3V or 4.75V-5.25V. The MS7705/MS7706 is ideal for intelligent, micro-controller, or DSP-based systems. It can set gain, signal pola...
развернуть ▼ свернуть ▲

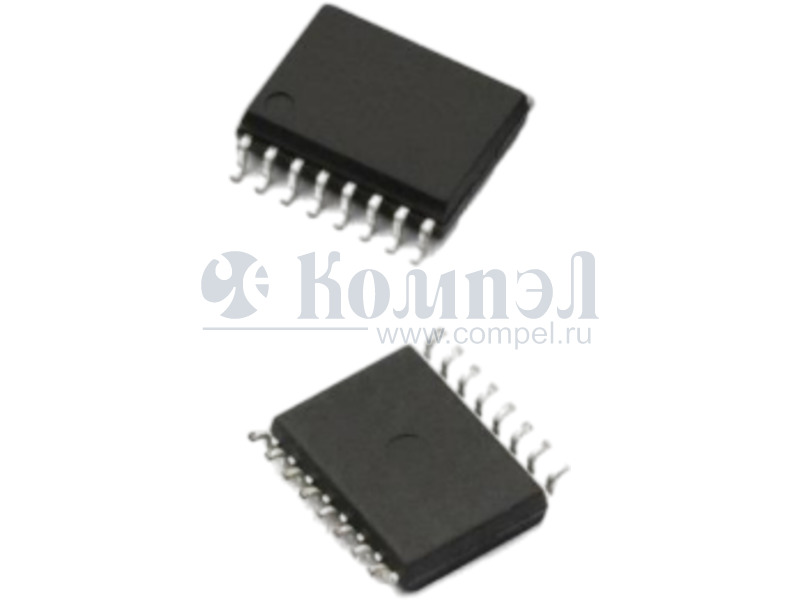

Внешний вид MS7705

Технические характеристики

показать свернуть
Корпус SO16300
Разрядность АЦП
Кол-во измерительных каналов
Частота преобразования
Тип аналого-цифрового преобразователя
Цифровой интерфейс
Эффективная разрядность АЦП
Потребляемая мощность
Диапазон питающих напряжений аналоговой части
Диапазон питающих напряжений цифровой части
Диапазон рабочих температур
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
MS7705/7706 16 bit Σ-Δ Analog to Digital Converter PRODUCT DESCRIPTION The MS7705/MS7706 is an analog-to-digital converter for lowfrequency measurement. It uses Σ-Δ conversion technology to realize 16 bit lossless code feature. The operating voltage range is 2.7V-3.3V or 4.75V-5.25V. The MS7705/MS7706 is ideal for intelligent, micro-controller, or DSP-based systems. It can set gain, signal polarity and output rate through serial interface. Self calibration and system calibration can SOP16 be applied to eliminate gain and offset errors of the system. The typical power dissipation is 20 μW in standby mode. FEATURES  MS7705：Two Fully Differential Input Channels  MS7706：Three Pseudo Differential Input Channels  16 bit Lossless Code  0.003% Non-linearity  PGA: Gain from 1 to 128  Serial Port: SPI, QSPI, MICROWIRE, DSP Compatible  Operating Voltage : 2.7V to 3.3V or 4.75V to 5.25V  Maximum Power Dissipation : 1mW under 3V supply voltage  Maximum Standby Current : 8μA  SOP16 andDIP16 Package DIP16 P APPLICATIONS  Pressure Measurement  Temperature Measurement  Battery Monitoring  Intelligent Transmitter PRODUCT SPECIFICATION Part Number Package Marking MS7705 SOP16 MS7705 MS7705D DIP16 MS7705D MS7706D DIP16 MS7706D *MS7706 SOP16 MS7706 *Don't provide the package temporarily. If necessary, please contact Ruimeng Sales Department. Hangzhou Ruimeng Technology Co.,Ltd http://www.relmon.com VERSION: 1.5 2022.03.09 - PAGE 1 - PDF
Документация на MS7705

TONE RINGER JO肙 JARDIM x8?! PORRA! DIA 8 VOTA N肙!

Дата модификации: 09.03.2022

Размер: 893.1 Кб

24 стр.
