RS8521XF

Runic
RS8521,RS8522 RS8523,RS8524 Zero-Drift, Rail-to-Rail I/O CMOS Operational Amplifiers FEATURES • • • • • • • • • • • • DESCRIPTION The RS8521, RS8522, RS8524, RS8523 (dual version &shutdown) series of CMOS operational amplifiers use auto-zero techniques to simultaneously provide very low offset voltage (5uV max) and near-zero drift over time and temperature. This family of amplifiers has u...
развернуть ▼ свернуть ▲

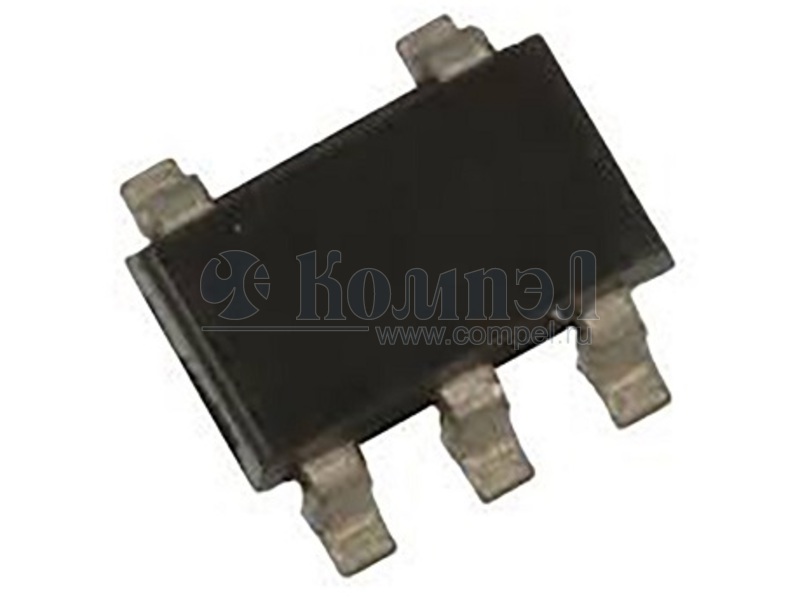

Внешний вид RS8521XF

Технические характеристики

показать свернуть
Корпус SOT235
Тип ОУ
Кол-во каналов ОУ
Напряжение питания
Ток собственного потребления
Rail-to-Rail выводы
Частота единичного усиления
Максимальная скорость нарастания выходного сигнала
Уровень шума
Диапазон рабочих температур
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
RS8521,RS8522 RS8523,RS8524 Zero-Drift, Rail-to-Rail I/O CMOS Operational Amplifiers FEATURES • • • • • • • • • • • • DESCRIPTION The RS8521, RS8522, RS8524, RS8523 (dual version &shutdown) series of CMOS operational amplifiers use auto-zero techniques to simultaneously provide very low offset voltage (5uV max) and near-zero drift over time and temperature. This family of amplifiers has ultralow noise, offset and power. Low Offset Voltage: ±1uV (TYP) Input Offset Drift: ±0.005uV/°C High Gain Bandwidth Product: 350KHz Rail-to-Rail Input and Output High Gain, CMRR, PSRR: 130dB High Slew Rate: 0.17V/us Low Noise: 3.2uVp-p (0.01~10Hz) Low Power Consumption: 60uA /op amp Overload Recovery Time: 6us Low Supply Voltage: +2.3 V to +5.5 V No External Capacitors Required Extended Temperature: -40°C to +125°C This miniature, high-precision operational amplifiers offset high input impedance and rail-to-rail input and rail-to-rail output swing. With high gain-bandwidth product of 350KHz and slew rate of 0.17V/us. Single or dual supplies as low as +2.3V (±1.15V) and up to +5.5V (±2.75V) may be used. APPLICATIONS • • • • • • • • Temperature Sensors Medical/Industrial Instrumentation Pressure Sensors Battery-Powered Instrumentation Active Filtering Weight Scale Sensor Strain Gage Amplifiers Power Converter/Inverter The RS8521/ RS8522/ RS8524/ RS8523 (dual version with shutdown) are specified for the extended industrial and automotive temperature range (-40°C to 125°C). The RS8521 single amplifier is available in 5-lead SOT23, 8-lead MSOP8 and 8-lead SOIC packages, The RS8522 dual amplifier is available in 8-lead SOIC and 8-lead TSSOP narrow surface mount packages, The RS8523(dual version with shutdown) comes in Micro-SIZE MSOP-10. The RS8524 quad is available in 14-lead SOIC and 14-lead narrow TSSOP packages. Device Information (1) PART NUMBER RS8521 RS8522 RS8523 RS8524 PACKAGE BODY SIZE(NOM) SOT23-5 2.90mm×1.60mm SOIC-8 (SOP8) 4.90mm×3.90mm MSOP-8 3.00mm×3.00mm SOIC-8 (SOP8) 4.90mm×3.90mm MSOP-8 3.00mm×3.00mm DFN2×2-8L 2.00mm×2.00mm MSOP-10 3.00mm×3.00mm SOIC-14 (SOP14) 8.65mm×3.90mm TSSOP-14 5.00mm×4.40mm (1) For all available packages, see the orderable addendum at the end of the data sheet. REV C.1 1 / 25 www.run-ic.com PDF
Документация на семейство RS8521, RS8522, RS8523, RS8524

Дата модификации: 01.06.2022

Размер: 1.09 Мб

25 стр.
