CL21B106KPQNNNE

Samsung
Конденсатор керамический 10 В, 10 мкФ ±10%, X7R, 0805, -55...125 °C
развернуть ▼ свернуть ▲

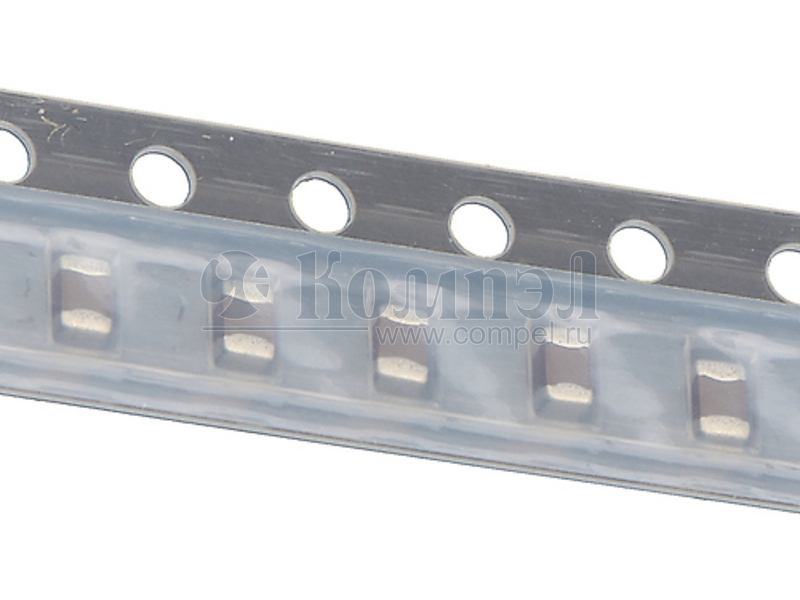

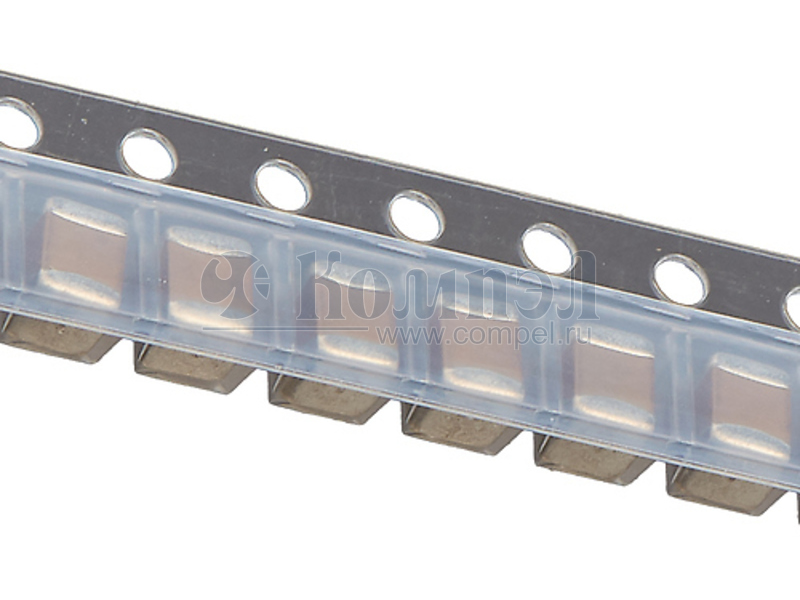

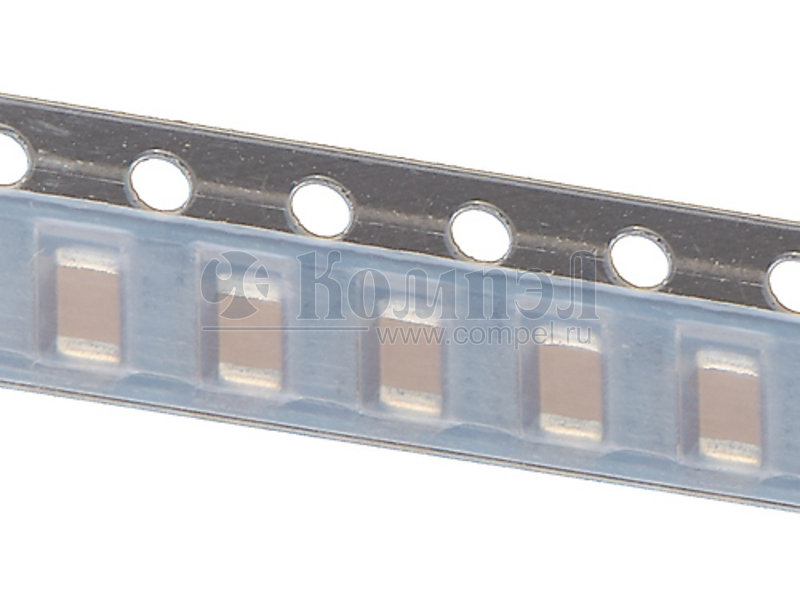

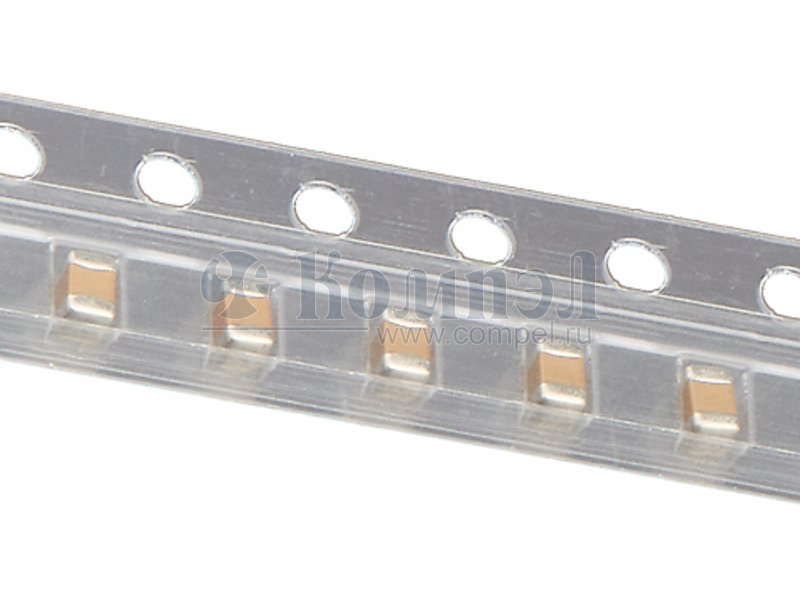

Внешний вид серии CL
Внешний вид серии CL

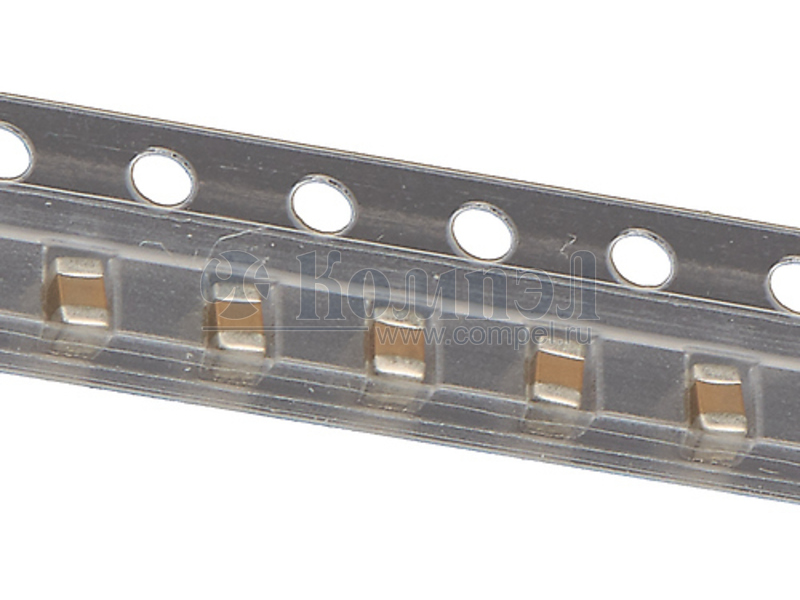

Внешний вид CL21B106KPQNNNE


Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение постоянное номинальное
Тип диэлектрика
Корпус производителя
Способ монтажа
Температура рабочая
Размер 2×1.2×1.25 мм
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 30

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение VDC Напряжение VAC Тип диэлектрика Корпус производителя Способ монтажа Шаг Классификация Применение Температура рабочая Примечания Карточка
товара
P+ CL21B106KOQNNNG (SAMSUNG)

SMD080520X125MM в ленте 3000 шт Керамический конденсатор - Коды заказа: CERCAP 10/16V 0805 KX7R; UDC: 16 В; Ёмкость: 10... — — — —
P= CL21B106KPQNNNG (SAMSUNG)

SMD080520X125MM в ленте 3000 шт — — — — —
P= CL21B106KPQNNNF (SAMSUNG)

SMD080520X125MM в ленте 10000 шт — — — — —
P= 0805B106K100NT (FNR)

SMD080520X125MM 1 шт

 — — — — Ceramic Capacitor, Multilayer, Ceramic, 10V, 10% +Tol, 10% -Tol, X7R, 15% TC, 10uF, 0805
P= CC0805KFX7R6BB106 (YAG)

— 1 шт

 — — — — — Ceramic Capacitor, Multilayer, Ceramic, 10V, 10% +Tol, 10% -Tol, X7R, 15% TC, 10uF, Surface Mount, 0805
P= CC0805KKX7R6BB106 (YAG)

SMD080520X125MM в ленте 3000 шт

 — — — — —
P= 0805B106K100CT (WALSIN)

SMD080520X125MM в ленте 3000 шт — — — — Ceramic Capacitor, Multilayer, Ceramic, 10V, 10% +Tol, 10% -Tol, X7R, 15% TC, 10uF, Surface Mount, 0805
P= TCC0805X7R106K100FT (CCTC)

SMD080520X125MM в ленте 3000 шт — — — — — —
P= CL21B106KPQNNWE (SAMSUNG)

SMD080520X125MM 2000 шт — — — — — Ceramic Capacitor, Multilayer, Ceramic, 10V, 10% +Tol, 10% -Tol, X7R, 15% TC, 10uF, Surface Mount, 0805
P= CL21B106KPQNFNE (SAMSUNG)

SMD080520X125MM в ленте 2000 шт — — — — —
A+ TCC0805X7R106K250FT (CCTC)

SMD080520X125MM в ленте 3000 шт — — — — — —
A+ CL21B106KOQNNNE (SAMSUNG)

SMD080520X125MM в ленте 2000 шт — — — — —
A+ CL21B106KAYQFNE (SAMSUNG)

SMD080520X125MM в ленте 2000 шт — — — — —
A+ TCC0805X7R106K160FT (CCTC)

SMD080520X125MM в ленте 3000 шт — — — — — —
A+ CC0805KKX7R7BB106 (YAG)

SMD080520X125MM в ленте 3000 шт

 — — — — — Ceramic Capacitor, Multilayer, Ceramic, 16V, 10% +Tol, 10% -Tol, X7R, 15% TC, 10uF, Surface Mount, 0805
A+ CL21B106KOQNNNF (SAMSUNG)

SMD080520X125MM 10000 шт Керамический конденсатор - Коды заказа: CERCAP 10/16V 0805 KX7R; UDC: 16 В; Ёмкость: 10... — — — —
A+ CC0805MKX7R7BB106 (YAG)

SMD080520X125MM 3000 шт

 — — — — —
A- CC1206KKX7R8BB106 (YAG)

SMD120632X16MM в ленте 2000 шт Керамический конденсатор - — — — — —
A- TCC1206X7R106K100HT (CCTC)

SMD120632X16MM в ленте 2000 шт — — — — — —
A- TCC1206X7R106K160HT (CCTC)

SMD120632X16MM в ленте 2000 шт — — — — — —
A- TCC1206X7R106K250HT (CCTC)

SMD120632X16MM в ленте 2000 шт — — — — — —
A- CC1210KKX7R8BB106 (YAG)

SMD121032X25MM в ленте 2000 шт

 — — — — —
A- CC1206KKX7R6BB106 (YAG)

SMD120632X16MM в ленте 2000 шт

 — — — — —
A- CC1206KKX7R7BB106 (YAG)

SMD120632X16MM в ленте 2000 шт

 — — — — —
A- CL31B106KPHNNNE (SAMSUNG)

SMD120632X16MM в ленте 2000 шт — — — — —
A- CC1210KKX7R7BB106 (YAG)

SMD121032X25MM в ленте 2000 шт Керамический конденсатор - UDC: 16 В; Ёмкость: 10 мкФ; Допуск: ±10%; Диэлектрик: X7R; М... — — — — —
A- CL31B106KOHNNNE (SAMSUNG)

SMD120632X16MM в ленте 2000 шт — — — —
A- CL32B106KAJNNNE (SAMSUNG)

SMD121032X25MM в ленте 1000 шт Керамический конденсатор - Коды заказа: CERCAP 10/25V 1210 KX7R; UDC: 25 В; Ёмкость: 10... — — — —
A- CL32B106KOJNNNE (SAMSUNG)

SMD121032X25MM в ленте 1000 шт Керамический конденсатор - Коды заказа: CERCAP 10/16V 1210 KX7R; UDC: 16 В; Ёмкость: 10... — — — —
A- CL31B106KAHNNNE (SAMSUNG)

SMD120632X16MM в ленте 2000 шт — — — —

Файлы 2

показать свернуть
General Multilayer Ceramic Capacitors MLCC is an electronic part that temporarily stores an electrical charge and the most prevalent type of capacitor today. New technologies have enabled the MLCC manufacturers to follow the trend dictated by smaller and smaller electronic devices such as Cellular telephones, Computers, DSC, DVC General Features - Miniature Size - Wide Capacitance and Voltage Range - Tape & Reel for Surface Mount Assembly - Low ESR Applications - General Electronic Circuit Part Numbering 10 2 ● B 3 ● 104 4 ● K 5 ● B 6 ● 8 7 ● N 8 ● N 9 ● N 10 ● C 11 ● 1 Samsung Multilayer Ceramic Capacitor ● 7 Thickness Option ● 2 Size(mm) ● 3 Capacitance Temperature Characteristic ● 8 Product & Plating Method ● 9 Samsung Control Code ● 4 Nominal Capacitance ● 5 Capacitance Tolerance ● 6 Rated Voltage ● 108Reserved For Future Use ● 118Packaging Type ● 1 Samsung Multilayer Ceramic Capacitor ● 2 SIZE(mm) ● Code EIA CODE Size(mm) 03 0201 0.6 × 0.3 05 0402 1.0 × 0.5 10 0603 1.6 × 0.8 21 0805 2.0 × 1.25 31 1206 3.2 × 1.6 32 1210 3.2 × 2.5 43 1812 4.5 × 3.2 55 2220 5.7 × 5.0 General Capacitors CL 1 ● PDF
Документация на серию CL

Microsoft PowerPoint - general 051216

Дата модификации: 12.07.2023

Размер: 364.9 Кб

21 стр.

Multi Layer Ceramic Capacitor (MLCC) 1. Model : CL21B106KPQNNNE 2. Description Part no. Size (inch(mm)) Thickness (mm) Temperature charateristics Capacitance value Capacitance tolerance(%) Voltage (V) CL21B106KPQNNNE 0805/2012 1.25mm X7R 10uF ± 10 % 10 3. Characteristics data 1) Frequency characteristics 2) Temperature characteristics of capacitance(TCC) Network Analyzer 8753E, 100Hz to 6GHz Agilent E4980A, 1kHz, 1.0Vrms 20 100 0 |Z| 10 -20 ∆C(%) |Z|, ESR [Ohm] Impedance |Z|, ESR 1000 1 ESR 0.1 -40 -60 -80 0.01 -100 0.001 0.0001 0.001 0.01 0.1 1 10 100 -55 -35 -15 1000 10000 5 Frequency [MHz] 25 45 65 85 105 125 Temperature (°C) 3) DC Bias characteristics (Agilent E4980A, 1kHz, 1.0Vrms) 4) Bias TCC characteristics (Agilent E4980A, 1kHz, 1.0Vrms, 5Vdc) 20 20 0 0 -20 -40 ∆C(%) ∆C(%) -20 -60 -80 -40 -60 -80 -100 0 2 4 6 8 -100 10 -55 -35 -15 5 DC Voltage (V) 45 65 85 105 125 Temperature (℃) 5) AC voltage characteristics (Agilent 4284A, 1kHz) 6) Ripple Current 100 40 Temperature Rise (oC) 30 20 ∆C(%) 25 10 0 -10 -20 -30 10 10kHz 100kHz 500kHz 1000kHz 1 -40 0.0 0.5 1.0 1.5 AC Voltage (Vrms) 2.0 2.5 0 1 2 3 4 Ripple Current (Arms) Any data in this sheet are subject to change, modify or discontinue without notice. The data sheets include the typical data for design reference only. If there is any question regarding the data sheets, please contact our sales personnel or application engineers. 5 6 7 PDF
Документация на CL21B106KPQNNNE

Data sheet_CL21B106KPQNNNE.xlsx

Дата модификации: 12.08.2019

Размер: 156 Кб

1 стр.
