Современные счетчики воды, газа и электричества включают в себя не только измерительные модули, но и узлы питания, а также интерфейсы связи и управления. Компания JSCJ выпускает ряд электронных компонентов, которые могут применяться в приборах учета: защитные и ESD-диоды, биполярные и полевые транзисторы, LDO-стабилизаторы и кварцевые резонаторы.

Процесс выбора электронных компонентов для серийного производства приборов учета ресурсов за последние годы сильно изменился. В первую очередь – под влиянием новой китайской компонентой базы. Причем эта ситуация характерна не только для России, но и для мировой индустрии.

Наибольшее влияние изменения компонентной базы оказывают на сегменты с высоким уровнем унификации и крупносерийным характером производства. К ним относится выпуск приборов учета ресурсов, в которых применяются стандартизированные электронные компоненты в объемах, сопоставимых с потребительской электроникой.

Современный счетчик – это не только измерительный модуль, но и комплексный электронный узел со встроенным питанием, интерфейсами связи, функциями контроля и защиты.

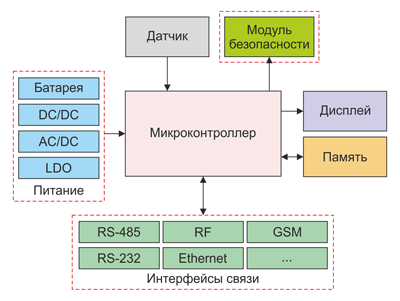

Типовая архитектура интеллектуального прибора учета, будь то электрический, водяной или газовый счетчик, включает в себя несколько ключевых функциональных блоков (рисунок 1). Каждый из них предъявляет специфические требования к используемым электронным компонентам.

Рис. 1. Типовая блок-схема прибора учета ресурсов

Рис. 1. Типовая блок-схема прибора учета ресурсов

В узлах питания и обмена данными интеллектуальных приборов учета широко применяются дискретные компоненты: диоды, транзисторы, стабилитроны, MOSFET-ключи и элементы TVS-защиты. Они отвечают за выпрямление и стабилизацию напряжения, подавление импульсных помех, формирование опорных уровней и защиту интерфейсов, тем самым напрямую влияя на надежность и долговечность устройства. Также в некоторых современных счетчиках воды и газа есть функция дистанционного управления запорным клапаном, которая позволяет перекрывать подачу ресурса по решению поставщика, а также при аварии или утечке. Узел привода включает драйвер моторного клапана, силовые MOSFET-ключи и защитные компоненты. Стабильная работа этого узла критически важна для безопасности и требует применения оригинальных компонентов с подтвержденным качеством.

Компания Jiangsu Changjing Electronics (JSCJ) сформировала линейку массовых дискретных компонентов, которые применяются ведущими производителями приборов учета ресурсов (таблица 1). Подробнее об этом сказано в обзоре «Полупроводниковые решения JSCJ» [1].

По информации, предоставленной самим производителем, его элементная база используется в серийных изделиях ряда ключевых китайских и западных клиентов. Красными рамками на блок-схеме, представленной на рисунке 1, выделены узлы, для которых можно найти решения, выпускаемые JSCJ.

Таблице 1. Компоненты JSCJ, серийно применяемые производителями приборов учета

Категория Наименование Конфигурация Параметры Корпус
Защитный диод SMF36CA Двунаправленный 200 Вт, 36 В, UBR = 40…44,2 В @ Itest = 1 мА, UCL = 58,1 В @ IPP = 3,4 А SOD-123FL
Защитный диод SMBJ6.0CA Двунаправленный 600 Вт, 6 В, UBR = 6,67…7,37 В @ 10 мА, UCL = 10,3 В @ 58,3 А SMBG
Защитный диод CJSMBJ18A Однонаправленный 600 Вт, 18 В, UBR = 20,08…22,08 В @ 1 мА, UCL = 28,9 В @ 20,6 А SMBG
ESD-диод ESDBW712C2 Двунаправленный ±25 кВ, Vrwm =7/12 В, Ppp =396/468 Вт, Vс = 33 В @ 12 А/26 В @ 18 А SOT-23
ESD-диод CESDBLC5V0D5 Двунаправленный ±25 кВ, Vrwm =5 В, Ppp =50 Вт, Vс = 10 В @ 5 А SOD523
Диод Шоттки DS160-40THD02 Одиночный IF = 1 А, UR = 40 В, PD = 150 мВт, UF = 0,55 В @ 0,7 А, IR = 50 мкА @ 40 В, trr = 15 нс WBFBP-02L
Диод Шоттки RB160M-60 Одиночный IF = 1 А, UR = 60 В, PD = 350 мВт, UF = 0,58 В @ 1 А, IR = 30 мкА @ 60 В SOD-123
Диод Шоттки BAT54C Общий катод IF = 200 мА, UR = 30 В, PD = 200 мВт, UF = 1,0 В @ 100 мА, IR= 2 мкА @ 25 В, trr = 5 нс SOT-23
Биполярный транзистор 2SC2412 NPN IC = 150 мА, UCE = 60 В, PD = 200 мВт, hFE = 120…560, UCE(sat) = 0,4 В @ IC = 50 мА, fT = 160 МГц SOT-23
Биполярный транзистор 2SD1782 PNP IC = 500 мА, UCE = 80 В, PD = 200 мВт, hFE = 120…390, UCE(sat) = 0,5 В @ 50 мА, fT = 180 МГц SOT-23
Биполярный транзистор 2SA1037 PNP Ic = 150 мА, UCE = 50 В, PD = 200 мВт, hFE = 120…560, UCE(sat) = 0,5 В @ 50 мА, fT = 140 МГц SOT-23
FET-транзистор CJ2310 N-канальный ID = 3 А, UDSS = 60 В, RDS(on) = 105 мОм @ VGS = ±20 В, PD = 1,0 Вт SOT-23
FET-транзистор 2N7002KL N-канальный ID = 340 мА, UDSS = 60 В, RDS(on) = 3,5 Ом @ 10 В, PD = 0,35 Вт SOT-23
Кварцевый резонатор Серия CJ03-xx – 3,579545…25 МГц SMD
ИС Серия CJ7805B-X:
CJ7805B-TFN-ARG
CJ7805B-TBN-ATG
CJ7805B-TGN-ARG		 LDO
  • выходное напряжение 5, 6, 8, 9, 12, 15 В;
  • IOUT MAX = 1 А;
  • допуск выходного напряжения:
    • ±2% стандартно;
    • ±1% по запросу.
 TO-220/252/263
ИС Серия SCJA1117B-X:
SCJA1117B-1.8-A
SCJA1117B-3.3-A
SCJA1117B-ADJ-A		 LDO
  • выходное напряжение: 1,2, 1,8, 2,5, 3,3, 5 В (фиксированное и ADJ);
  • падение напряжения: 1,3 В (тип.) @ 0,8 A.
 SOT-89-3L
ИС CJ6111 LDO
  • входное напряжение: 2,0…6,5 В;
  • IOUT MAX: 300 мА;
  • выходное напряжение (фиксированное): 1,0…5,0 В;
  • падение напряжения: ≈ 0,12 В @ 100 мА, IQ тип.: 0,8 мкА.
 SOT-23-3L, SOT-89-3L, DFNWB1×1-4L, SOT-23-5L
ИС CJ6330 LDO
  • входное напряжение: 2,5…18 В;
  • выходное напряжение: 1,2, 1,5, 1,8, 2,5, 2,8, 3, 3,3, 3,6, 5 В;
  • допуск выходного напряжения: ±2% стандартно (±1% по запросу).
 SOT-23-3L, SOT-23-5L, SOT-89-3L, SOT-223
ИС CJDR9111 Драйвер двигателя
  • H-мостовой драйвер двигателя (Full-Bridge);
  • напряжение питания 2,0…6,0 В;
  • встроенная защита от перегрева;
  • ШИМ-управление (входы IN1 и IN2).
 SOT-23-6L
ИС CJDR9114 Драйвер двигателя
  • независимый H-мостовой драйвер коллекторного (щеточного) двигателя;
  • напряжение питания 1,2…6,0 В;
  • выходной ток 1,3 А
  • ШИМ-управление (входы IN1 и IN2);
  • встроенная функция ограничения тока;
  • тепловая защита, защита от пониженного напряжения питания (UVLO).
 SOP-8
ИС CJDR9118S Драйвер двигателя
  • H-мостовой драйвер двигателя;
  • напряжение питания 2,0…6,0 В;
  • выходной ток 1,1 А (непрерывный);
  • ШИМ-управление (входы IN1 и IN2);
  • режим пониженного энергопотребления;
  • ультранизкий ток покоя (нА-уровень) при IN1 = IN2 = 0.
 SOP-8
ИС CJDR8837 Драйвер двигателя
  • H-мостовой драйвер двигателя;
  • напряжение питания 0…12 В;
  • выходной ток 1,5 А (непрерывный);
  • ШИМ-управление по входам IN1/IN2;
  • совместимость с логикой 3,3 В и 5,0 В;
  • режим пониженного энергопотребления: ультранизкий ток покоя (нА-уровень) при nSLEEP = 0;
  • защита от перегрева, ограничение выходного тока, защита от короткого замыкания и пониженного напряжения питания.
 DFNWB2×2-8L
Тактирующие компоненты CJK08-327681220B20 Часовой кварц Кварцевый кристалл на часовую частоту 32,768 кГц с нагрузочной емкостью 12,5 пФ и стабильностью 20 ppm на температурный диапазон -40…85⁰C в миниатюрном SMD-корпусе 2012 SMD 2012 (2,0×1,2 мм)
Тактирующие компоненты CJ13-240001210B20 Мегагерцевый кварц Кварцевый кристалл на частоту 24 МГц с нагрузочной емкостью 12 пФ и стабильностью 20 ppm на температурный диапазон -40…85⁰C в миниатюрном SMD корпусе 3225 SMD 3225 (3,2×2,5 мм)

Благодаря взаимозаменяемости по параметрам и корпусам с распространенными позициями мировых брендов компоненты JSCJ могут рассматриваться как альтернатива при разработке и модернизации приборов учета. Наличие собственных производственных линий полного цикла и сертифицированных площадок обеспечивает стабильность качества и повторяемость характеристик – параметры, критичные для изделий с длительным сроком службы.
