CL31B106KBHNNNE

Samsung
Конденсатор керамический 50 В, 10 мкФ ±10%, X7R, 1206, -55...125 °C
развернуть ▼ свернуть ▲

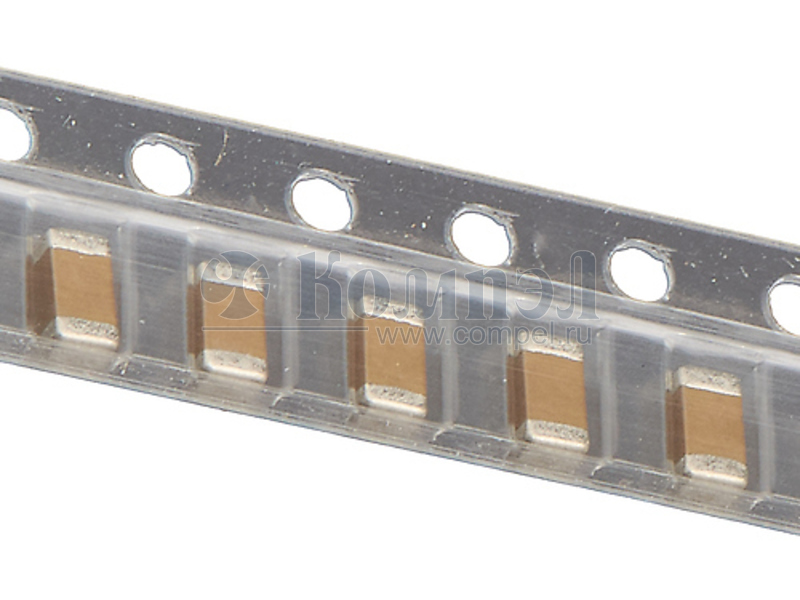

Внешний вид серии CL
Внешний вид серии CL



Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение постоянное номинальное
Тип диэлектрика
Корпус производителя
Температура рабочая
Размер 3.2×1.6×1.8 мм
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 14

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение VDC Напряжение VAC Тип диэлектрика Корпус производителя Способ монтажа Шаг Классификация Применение Температура рабочая Примечания Карточка
товара
P= TCC1206X7R106K500HT (CCTC)

SMD120632X16MM в ленте 2000 шт — — — — — —
P= 1206B106K500NT (FNR)

SMD120632X16MM

 — — — — — —
P= CL31B106KLHNNNE (SAMSUNG)

SMD120632X16MM в ленте 2000 шт — — — —
A- CC1210KKX7R9BB106 (YAG)

SMD121032X25MM в ленте 500 шт

 — — — — —
A- CC1210MKX7R9BB106 (YAG)

SMD121032X25MM в ленте 500 шт

 — — — — — Ceramic Capacitor, Multilayer, Ceramic, 50V, 20% +Tol, 20% -Tol, X7R, 15% TC, 10uF, Surface Mount, 1210
A- CL32B106KBJNNNE (SAMSUNG)

SMD121032X25MM в ленте 1000 шт — — — —
A- CL32B106KBJNNWE (SAMSUNG)

SMD121032X25MM в ленте 1000 шт — — — — —
A- CL32B106KBJZW6E (SAMSUNG)

SMD121032X25MM в ленте 1000 шт — — — — —
A- CC1206KKX7R9BB106 (YAG)

SMD120632X16MM в ленте 2000 шт

 — — — — — —
A- TCC1210X7R106M500MT (CCTC)

SMD121032X25MM 1500 шт — — — — — —
A- CL32B106KBJNFNE (SAMSUNG)

SMD121032X25MM 1000 шт — — — — —
A- CL32B106KBJNNNF (SAMSUNG)

SMD121032X25MM 4000 шт — — — — — Ceramic Capacitor, Multilayer, Ceramic, 50V, 10% +Tol, 10% -Tol, X7R, 15% TC, 10uF, Surface Mount, 1210
A- CL32B106KMVNNWE (SAMSUNG)

SMD121032X25MM в ленте 1000 шт — — — — —
A- TCC1210X7R106K500MT (CCTC)

SMD121032X25MM в ленте 1500 шт — — — — — —

Файлы 2

показать свернуть
General Multilayer Ceramic Capacitors MLCC is an electronic part that temporarily stores an electrical charge and the most prevalent type of capacitor today. New technologies have enabled the MLCC manufacturers to follow the trend dictated by smaller and smaller electronic devices such as Cellular telephones, Computers, DSC, DVC General Features - Miniature Size - Wide Capacitance and Voltage Range - Tape & Reel for Surface Mount Assembly - Low ESR Applications - General Electronic Circuit Part Numbering 10 2 ● B 3 ● 104 4 ● K 5 ● B 6 ● 8 7 ● N 8 ● N 9 ● N 10 ● C 11 ● 1 Samsung Multilayer Ceramic Capacitor ● 7 Thickness Option ● 2 Size(mm) ● 3 Capacitance Temperature Characteristic ● 8 Product & Plating Method ● 9 Samsung Control Code ● 4 Nominal Capacitance ● 5 Capacitance Tolerance ● 6 Rated Voltage ● 108Reserved For Future Use ● 118Packaging Type ● 1 Samsung Multilayer Ceramic Capacitor ● 2 SIZE(mm) ● Code EIA CODE Size(mm) 03 0201 0.6 × 0.3 05 0402 1.0 × 0.5 10 0603 1.6 × 0.8 21 0805 2.0 × 1.25 31 1206 3.2 × 1.6 32 1210 3.2 × 2.5 43 1812 4.5 × 3.2 55 2220 5.7 × 5.0 General Capacitors CL 1 ● PDF
Документация на серию CL

Microsoft PowerPoint - general 051216

Дата модификации: 12.07.2023

Размер: 364.9 Кб

21 стр.

SPECIFICATION · Supplier : Samsung electro-mechanics · Product : Multi-layer Ceramic Capacitor (Reference sheet) CL31B106KBHNNNE CAP, 10㎌, 50V, ±10%, X7R, 1206 · Samsung P/N : · Description : A. Samsung Part Number CL ① ① Series ② Size ③ Dielectric ④ Capacitance ⑤ Capacitance tolerance ⑥ Rated Voltage ⑦ Thickness 31 ② B ③ 106 ④ K ⑤ B ⑥ H ⑦ N ⑧ N ⑨ Samsung Multi-layer Ceramic Capacitor 1206 (inch code) L : 3.20 ± 0.20 ㎜ X7R 10 ㎌ ±10 % E ⑪ W : 1.60 ± 0.20 ㎜ Inner electrode Termination Plating ⑨ Product ⑩ Special ⑪ Packaging ⑧ 50 V 1.60 ± 0.20 ㎜ N ⑩ Ni Cu Sn 100% (Pb Free) Normal Reserved for future use Embossed Type, 7" reel B. Structure & Dimension Dimension(㎜) Samsung P/N CL31B106KBHNNNE L W T BW 3.20 ± 0.20 1.60 ± 0.20 1.60 ± 0.20 0.50 ± 0.30 PDF
Документация на CL31B106KBHNNNE

★SPEC SHEET-A,B,X,F특성(일반,고압)_kyungjin4933.jung_6988a1_d-0902bda5816988a1_404c-m.xlsx

Дата модификации: 29.05.2019

Размер: 1.38 Мб

36 стр.
