SLA-S-112DMJ-G

Sanyou
版本 Version：V2.1 小型功率继电器 Miniature Power Relay SLA-G 特点 Features ● 小型大容量继电器，最大切换负载 40A。 Miniature relay with high switching capability：40A. ● 触点形式为常开或转换型。 Contact form： Form A or Form C. ● 可供触点与线圈间耐压达 4000VAC 耐浪涌电压 6000VAC(1.2/50μS)的特殊继电器。 Special type of 4000VAC dielectric strength and 6000V surge voltage (1.2/50μS) between coi...
развернуть ▼ свернуть ▲

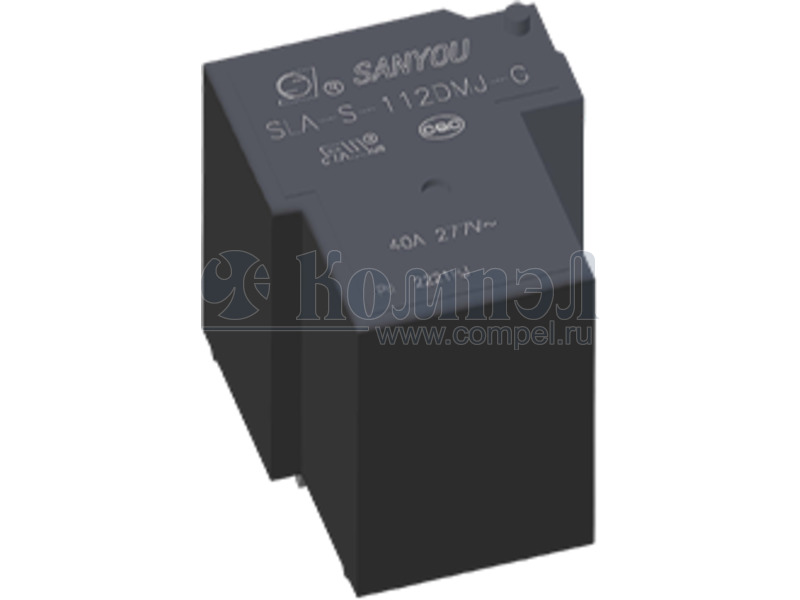

Внешний вид SLA-SH-112DMJ-G

Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 27.4×31.8×19.8 мм
Способ подключения выводов
Особенности Класс изоляции катушки стандартный
Применение
Примечания
Магнитная система катушки
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 15

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
A- NT90T-N-L-A-S-DC12V-S-B (FORWARD)

— в линейках 15 шт

 — — AgSn02, Wash tight, Low profile type — —
A- NT90TNASDC12VSB0.9 (FORWARD)

— в линейках 15 шт

 — — —
A- NT90TPNLAEDC12VSB0.6 (FORWARD)

— 1 шт

 — AgSn02, Flux proof, Low profile type — —
A- NT91L-L-50-A-S-12-1.5-D (FORWARD)

— — — — —
A- HF2150-1A-12DE (HONGFA)

— — — — — — — — — —
A- HF2160-1A-12DE (HONGFA)

— на поддоне 15 шт — —
A- NRA04-A12DB 40A (NCR)

— 1 шт — — — — — —
A- HFE10-1/12-HT-L1 (HONGFA)

— — — —
A- HFE10-1/12-HT-L2 (HONGFA)

— 21 шт — — —
A- HFE10-1/12-HT-L2-R (HONGFA)

— — — —
A- HFE10-2/12-HT-L2 (HONGFA)

— — — — — —
A- HF116F-80/12-1HTF (HONGFA)

— — — —
A- HF116F-G1/12-1HTF (HONGFA)

— — — —
A- HF116F-G3/12-1HF (HONGFA)

—

 — — — —
A- HF116F-G3/12-1HTF (HONGFA)

— — — —

Файлы 1

показать свернуть
版本 Version：V2.1 小型功率继电器 Miniature Power Relay SLA-G 特点 Features ● 小型大容量继电器，最大切换负载 40A。 Miniature relay with high switching capability：40A. ● 触点形式为常开或转换型。 Contact form： Form A or Form C. ● 可供触点与线圈间耐压达 4000VAC 耐浪涌电压 6000VAC(1.2/50μS)的特殊继电器。 Special type of 4000VAC dielectric strength and 6000V surge voltage (1.2/50μS) between coil and contact available. ● 专利发明证书号：ZL 2008 20050972.1 Patent Number ZL 2008 20050972.1 ● 可提供满足 IEC60335-1 /IEC60079-15 的产品。 IEC60335-1 /IEC60079-15 compliance product is available. 安规认证 Safety certificate UL、 cUL 认证号（ File No.）：E190598 CQC 认证号（ File No.） ： CQC02001002109、CQC10002050461、CQC21002306488 触点参数 Contact Data 型号 Type SLA-G 额定负载（阻性负载） Rated load（Resistive load） 40A 277VAC 最大切换电流 Max. switching current 40A 最大切换电压 Max. switching voltage 277VAC 最大切换功率 Max. switching power 11080VA 性能参数 Characteristics 触点材料 Contact material 银合金 Silver alloy 接触电阻 Contact resistance 100mΩ Max. (1A 6VDC) 吸合时间 (额定电压) Operate time (at rated coil voltage) 15ms Max. (不加二极管 No diode) 释放时间 Release time 10ms Max. (不加二极管 No diode) 绝缘电阻 Insulation resistance Min. 1,000MΩ (at 500VDC) 介质耐压 Dielectric strength 触点与触点间 Between open contacts： 1,500VAC，50/60Hz for 1min. 触点与线圈间 Between coil and contact: 2,500VAC，50/60Hz for 1min. (可供 AC4000V 高耐压型 4KV available) ©三友联众集团股份有限公司版权所有，本公司保留所有权利。 © Sanyou Corporation Limited. All rights reserved. 1 PDF
Документация на SLA-S-112DMJ-G-C1

Subject:

Дата модификации: 21.07.2022

Размер: 418.8 Кб

5 стр.
