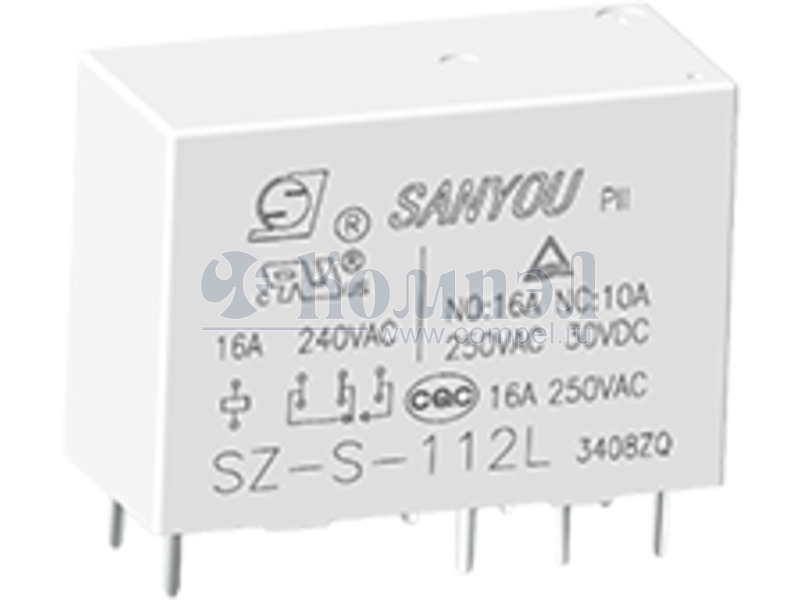

SZ-S-124L-F

版本 Version:V3.4 小型功率继电器 Miniature Power Relay SZ 特点 Features ● 体积小,适用于密集安装。负载可达 16A。 Small in size and suitable for intensive installation.Load of up to 16A. ● 耐压可达 5000V。 Pressure resistance is up to 5,000V. ● 可提供满足 IEC60335-1 的产品。 IEC60335-1 compliant product is available. ● 可提供满足 IEC60079-15 的产品。 IEC60079-15 compliant product is availabl...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Размер 29.2×12.8×20.6 мм
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 29

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
P= HF115F/024-1ZS3A (HONGFA)

на поддоне 20 шт
P= HF115FP/024-1Z3B (HONGFA)

P= G2RL1E24DC (OMRON)

в линейках 100 шт
P= HF115F/024-1Z3AF (HONGFA)

1 шт
P= HF115F/024-1Z3B (HONGFA)

на поддоне 500 шт
P= G2R1E24DC (OMRON)

на поддоне 100 шт
P= HF115F/024-1Z3BF (HONGFA)

P= HF115F/024-1ZS3BF (HONGFA)

1 шт
P= HF115F/024-1ZS3B (HONGFA)

P= NT751CZ0.41516DC24V (FORWARD)

P= HF115F-T/024-1ZS3A (HONGFA)

P= G2RL14E24DC (OMRON)

на поддоне 100 шт Реле - Конфиг: 1C; Uкатушки: 24 В; AC-DC: DC; Pупр(max): 400 мВт; Iкомм: 16 А; UDC: 24 В
P= SM-S-124D4-F (SANYOU)

в линейках 500 шт

P= HF115FK/24-Z33 (HONGFA)

1 шт
P= TRIH-24VDC-SD-1CE-R (TS)

на поддоне 50 шт Реле - Конфиг: 1C; Uкатушки: 5 В; AC-DC: DC; Pупр(max): 530 мВт; Iкомм: 16 А; UDC: 30 В Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.022A (Coil), 24VDC (Coil), 530mW (Coil), 16A (Contact), 30VDC (Contact), DC Input, Random, AC/DC Output, Through Hole-Straight Mount
P= G2RL-1-E 24VDC (OMRON)


A- NRP15-C24D (NCR)

на поддоне 500 шт
A- HF115FK/24-Z3T (HONGFA)

1 шт
A- HF152FD/24-1Z (HONGFA)

50 шт
A- HF165FD/24-ZY1STF (HONGFA)

на поддоне 40 шт
A- NRP-18-C-24D-H (NCR)

1 шт
A- TR91F-24VDC-SC-C (TS)

1 шт
A- 4117-C-O-20-24VDC-1.0 (FORWARD)

A- TRU-24VDC-SB-CL-R (TS)

в линейках 25 шт Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.015A (Coil), 31.2VDC (Coil), 360mW (Coil), 15A (Contact), 110VDC (Contact), DC Input, Random, AC/DC Output, Through Hole-Straight Mount
A- TRD-24VDC-SC-CL-R (TS)

в линейках 20 шт Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.015A (Coil), 28.8VDC (Coil), 360mW (Coil), 15A (Contact), 110VDC (Contact), DC Input, Random, AC/DC Output, Through Hole-Straight Mount
A- TRD-24VDC-SB-CL (TS)

Реле - Конфиг: 1C; Uкатушки: 24 В; AC-DC: DC; Pупр(max): 450 мВт; Iкомм: 15 А; UDC: 28 В
A- TR91-24VDC-SC-C (TS)

в линейках 15 шт
A- TR91F-24VDC-SC-C-R (TS)

на поддоне 20 шт

A- NRP-17-C-24D (NCR)



Файлы 1

показать свернуть
版本 Version:V3.4 小型功率继电器 Miniature Power Relay SZ 特点 Features ● 体积小,适用于密集安装。负载可达 16A。 Small in size and suitable for intensive installation.Load of up to 16A. ● 耐压可达 5000V。 Pressure resistance is up to 5,000V. ● 可提供满足 IEC60335-1 的产品。 IEC60335-1 compliant product is available. ● 可提供满足 IEC60079-15 的产品。 IEC60079-15 compliant product is available. 安规认证 Safety certificate UL,cUL 认证号 File No:E190598 VDE 认证号 File No: 40036033 TUV 认证号 File No:R50226154 CQC 认证号 File No:CQC07001018779 触点参数 Contact Data 型号 SZ Type 额定负载(阻性负载) 16A 250VAC Rated load(Resistive load) 17A 277VAC 最大切换电流 Max. switching current 17A 最大切换电压 Max. switching voltage 277VAC 最大切换功率 Max. switching power 4709VA 最小切换负载 Min. switching load 6V 1A 性能参数 Characteristic 触点材料 Contact material 银合金 Silver alloy 接触电阻 Contact resistance 100mΩ Max.(at 1A 6VDC) 吸合时间 (额定电压) Operate time (at rated coil voltage.) 15ms. Max. (不加二极管 No diode) 释放时间 Release time 5ms. Max. (不加二极管 No diode) 绝缘电阻 Insulation resistance Min. 1,000MΩ (at 500VDC) 介质耐压 Dielectric strength 抗振动 Vibration resistance 触点与触点间 Between open contacts: 1,000VAC,50/60Hz for 1min. 触点与线圈间 Between coil and contact: 5,000VAC,50/60Hz for 1min. 误动作 Functional 10~55Hz,双振幅 1.5 mm 10〜55Hz at double amplitude of 1.5 mm ©三友联众集团股份有限公司版权所有,本公司保留所有权利。 © Sanyou Corporation Limited. All rights reserved 1 PDF
Документация на SZ-S-124L-F

Дата модификации: 31.07.2023

Размер: 435.1 Кб

5 стр.
