На склад КОМПЭЛ поступили реле Sanyou

3 апреля 2023

потребительская электроникаавтоматизацияуниверсальное применениеSanyouновостьдискретные полупроводникипассивные ЭК и электромеханикаrelayреле

Наш склад пополнил целый ряд электромеханических реле производства Sanyou Corporation, Ltd. – китайской компании, входящей в пятерку мировых лидеров среди производителей коммутационных компонентов. Sanyou, основанный в 2008 году, сегодня имеет несколько научно-исследовательских отделов, испытательных лабораторий, фабрик и дизайн-центр, разрабатывающий проекты и тестовые образцы реле по индивидуальному техническому заданию заказчика.

Интеллектуальные активы Sanyou включают в себя несколько патентов, в том числе на сплавы для контактов. Основной продукцией компании являются несколько типов реле (в том числе контакторы цепей постоянного тока), также известных под брендом Wanjia, и токоизмерительные трансформаторы под брендом Zeming (рисунок 1).

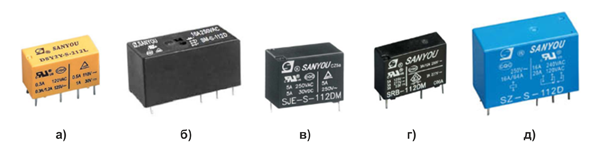

Рис. 1. Внешний вид реле Sanyou в различных вариантах исполнения

Рис. 1. Внешний вид реле Sanyou в различных вариантах исполнения

В таблице 1 представлены реле производства компании Sanyo серий DSY2Y, SM, SJE, SRB и SZ. Все указанные компоненты имеют моностабильную систему управления постоянным током и соответствуют классу изоляции F (несмотря на то, что в некоторых наименованиях это не отражается). Сопротивление замкнутых контактов составляет не более 100 мОм. Диапазоны рабочих температур, массогабаритные характеристики и время переключений приведены в таблице 2.

Таблица 1. Реле компании Sanyou, доступные со склада КОМПЭЛ

Наименование Внешний вид Контактная группа Нагрузочные характеристики Исполнение Напряжение катушки, В DC Сплав
DSY2Y-SH-205L-F 2CO 1 А/120 В AC
2 A/30 В ВС
Герметичное 5 Сплав серебра
DSY2Y-SH-212H 12
DSY2Y-SH-224L-F 24
SJE-SH-105DH2 1CO 10 A/277 В AC
5 A/30 В DC
Герметичное 5 AgNi
SJE-SH-112DH2-F 12 AgNi
SJE-SH-112LMH-F 1NO 12 AgSnO2
SM-S-124D4-F
1CO 16 A/250 В AC С брызго-защитой 24 AgSnO2 (по собственному патенту)
SM-SH-105D Герметичное 5 AgNi
SM-SH-112D3-F 12 AgNi (по собственному патенту)
SM-SH-105DT-F
1CO 12 A/250 В AC Герметичное 5 AgNi
SM-SH-105DM-F
1NO 16 A/250 В AC Герметичное 5 AgNi
SM-SH-112DM-F 12
SM-SH-205D-F 2CO 8 A/250 В AC
8 A/30 В DC
Герметичное 5 AgNi
SM-SH-224D1-F 24 AgSnO2
SRB-S-112DM2-F 1NO 5 A/250 В AC
5 A/30 В DC
С брызго-защитой 12 AgNi
SRB-S-124DM2-F 24
SZ-S-124L-F 1CO 16 A/240 В AC
16 A/30 В DC
С брызго-защитой 24 AgSnO2

Таблица 2. Некоторые технические параметры реле Sanyou

Серия Время операции (без диода) не более, мс Размеры, ДxШxВ (без контактов), мм Вес, г Диапазон рабочих температур, °C
Срабатывания Отпускания
DSY2Y 7 4 20,0×10,0x11,6 4,6 -40…85
SM 15 10 29,0×12,7×15,7 13,5
SJE 10 4 20,6×10,2×15,7 6,5 -40…105
SRB 10 5 20,5×7,0x15,1 3,9 -40…85
(опционально -40…105)
SZ 15 5 29,2×12,8×20,6 14,0

Для быстрого и удобного ориентирования в многообразии номенклатуры реле компании Sanyou на рисунках 2…6 показаны расшифровки наименований всех вышеперечисленных серий. Обозначения основных характеристик, таких как герметичность исполнения корпуса (вторая группа символов «SH» или «S»), количество и форма (если указана) контактных групп, напряжение электромагнитной катушки и класс изоляции одинаковы для всех серий. Обозначения мощности катушки и типа контактов имеют различные значения, в зависимости от серии. В случае затруднения в выборе нужного реле в каталоге, можно обратиться к менеджеру КОМПЭЛ, который подберет оптимальный вариант и предоставит всю необходимую информацию.

Рис. 2. Расшифровка наименования реле серии DSY2Y

Рис. 2. Расшифровка наименования реле серии DSY2Y

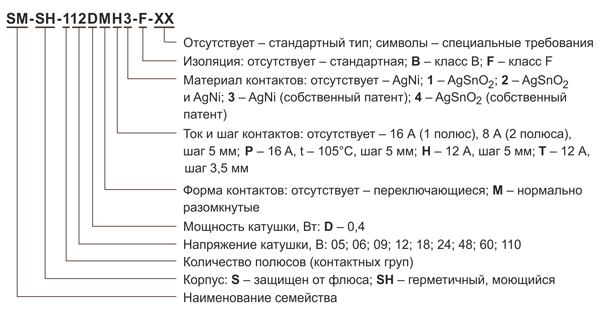

Рис. 3. Расшифровка наименования реле серии SM

Рис. 3. Расшифровка наименования реле серии SM

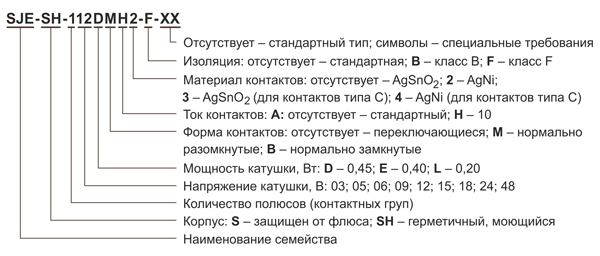

Рис. 4. Расшифровка наименования реле серии SJE

Рис. 4. Расшифровка наименования реле серии SJE

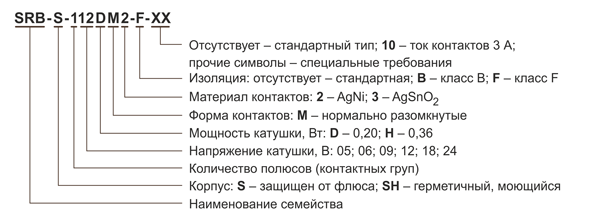

Рис. 5. Расшифровка наименования реле серии SRB

Рис. 5. Расшифровка наименования реле серии SRB

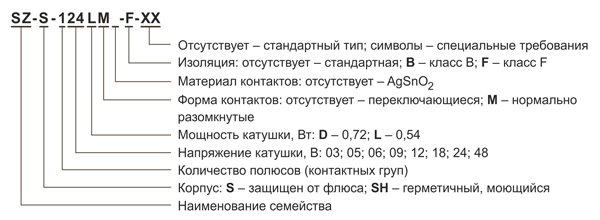

Рис. 6. Расшифровка наименования реле серии SZ

Рис. 6. Расшифровка наименования реле серии SZ

Реле Sanyou конкурентны по цене и отличаются высоким качеством.

•••
