SD2057

SDIC
Low Power HARTTM SD2057 Modem Features Meets HART physical layer requirements ⚫ Bell 202 shift frequencies of 1200Hz and 2200Hz ⚫ Integrated receive filter, minimal external components required ⚫ Buffered HART output for drive capability ⚫ UART interface ⚫ 2.7V to 5.5V power supply ⚫ 112µA maximum supply current in transmit mode ⚫ -55° C to +125°C operation range ⚫ 24pins 4mm х 4mm QFN packag...
развернуть ▼ свернуть ▲

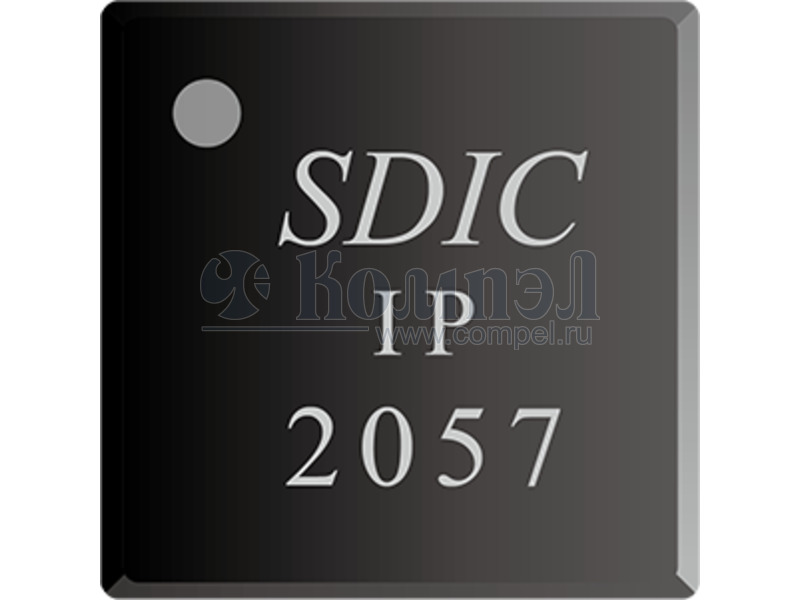

Внешний вид SD2057

Технические характеристики

показать свернуть
Корпус QFN-24
Интерфейс
Диапазон напряжений питания
Рабочая температура
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Low Power HARTTM SD2057 Modem Features Meets HART physical layer requirements ⚫ Bell 202 shift frequencies of 1200Hz and 2200Hz ⚫ Integrated receive filter, minimal external components required ⚫ Buffered HART output for drive capability ⚫ UART interface ⚫ 2.7V to 5.5V power supply ⚫ 112µA maximum supply current in transmit mode ⚫ -55° C to +125°C operation range ⚫ 24pins 4mm х 4mm QFN package ⚫ RoHS compliant functions. Thus it requires few external passive components to satisfy the HART physical layer requirements. ⚫ The SD2057 uses phase continuous Frequency Shift Keying (FSK) at 1200 bps, and operates in half duplex mode per HART protocol. The maximum supply current consumption in transmit mode is 112μA while using 3.6864MHz external Clock source input and 5.5V power supply. Required board space is very small because of the 4mm x 4mm QFN package and very few external components needed, making it ideal for line-powered applications in both master and slave configurations. General Description The SD2057 is a CMOS single chip modem IC used in Highway Addressable Remote Transducer (HART) field instruments and masters. This IC integrates all necessary filtering, signal detection, modulating, demodulating, and HART signal wave shaping Ordering Information Package Part Number QFN24 4mm х 4mm SD2057 20 XTAL2 19 AVSS 22 DVSS 21 XTAL1 24 FILTER_SEL 23 REF_EN Pin Diagram and Descriptions 18 AVDD XTAL_ENb 1 CLKOUT 2 CLK_CFG0 3 17 ADC_IP 16 HART_IN SDIC XX 2057 CLK_CFG1 4 RESETb 5 CD 6 15 REF 14 HART_OUT DVDD 11 DVSS 12 RXD 10 TXD 7 RTSb 8 DUPLEX 9 13 REG_CAP TOP VIEW Figure 1. Pin diagram SDIC Microelectronics http://www.SDICmicro.cn Rev. 0.1b Dec. 2021 Page 1 of 13 PDF
Документация на корпус SD2057

Features

Дата модификации: 06.01.2022

Размер: 674.6 Кб

13 стр.

    Публикации 2

    показать свернуть
    15 августа 2024
    статья

    Миниатюрная измерительная система-на-кристалле SD6500

    Сергей и Алексей Поповы (г. Воронеж) Система–на–кристалле класса «analog–front–end» SD6500 производства китайской компании SDIC Microelectronics – идеальная по соотношению «цена–качество» основа для создания... ...читать

    25 мая 2023
    статья

    Решения SDIC для токовой петли 4…20 мА

    Константин Кузьминов (г. Заполярный) Развитие стандарта HART позволяет модернизировать существующие системы и создавать новые – надежные, простые и имеющие расширяемый функционал. Компания SDIC предлагает HART–модемы SD2015, SD2017, SD2057,... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
