Цифро-аналоговый преобразователь SD2421G производства SDIC с токовым выходом 4…20 мА
вчера
учёт ресурсовавтоматизацияответственные примененияSDICновостьинтегральные микросхемыDACАналогово-цифровой преобразовательТоковый ЦАП
Микросхема SD2421G, выпускаемая компанией SDIC – это 16-битное решение для токовой петли 4…20 мА, предназначенное для интеллектуальных датчиков давления, температуры, расхода и систем промышленной автоматизации (таблица 1).
Устройство объединяет в себе прецизионный ЦАП с последовательным интерфейсом, токовый усилитель и стабилизатор напряжения, что позволяет создавать компактные передатчики с интерфейсом токовой петли при минимальном количестве внешних компонентов.
Таблица 1. Основные технические характеристики
| Параметр | Значение |
|---|---|
| Выходной ток, мА | 4…20 |
| Разрешение, бит | 16 |
| Интегральная нелинейность, INL, % FS | ±0,01 |
| Время установления (до 0,1%), мс | < 8 |
| Напряжение питания, VCC, В | 3/3,3/5 |
| Ток потребления, мкА | 520 |
| Совместимость с цифровым интерфейсом | HART-протокол |
| Рабочая температура, °C | -40…85 |
| Корпус | SOP16 |
Данная микросхема (рисунок 1) повыводно совместима с AD421х и может выступать в качестве функциональной замены DAC161S997х.

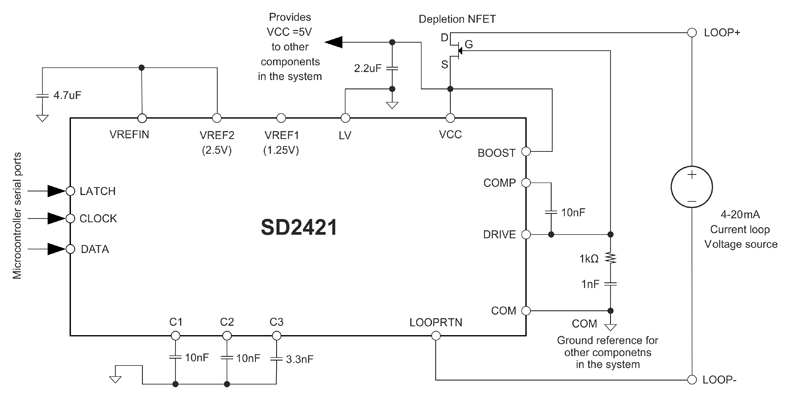

Рис. 1. Блок-схема АЦП SD2421G
Дополнительные материалы
•••
Fabless-компания Hangzhou SDIC Microelectronics Inc. (SDIC) – один из ведущих китайских разработчиков интегральных решений для смешанного сигнала. Компания специализируется на низкоскоростных АЦП/ЦАП для лабораторной и медицинской электроники, измерительных SoC, цифровых датчиках температуры.
SDIC была основана в 2005 году в городе Ханчжоу.
В ассортимент изделий компании входят:
Контроллеры и ЦАП для промышленных интерфейсов HART и 4-20 мА;
Измерительные ИС: SoC c интегрированными ...читать далее
