SD5075

SDIC
SD5075 Two Wires Communication Digital Temperature Sensor Features Description 12 bits digital temperature readout, 0.0625℃ resolution  ±0.8℃ maximum error at -40℃~+100℃ range  ±1.5℃ maximum error at -55℃~+125℃ range  Two wires communication interface, compatible with I2C/SMBus protocol  Over-temperature alarm function, user settable alarm threshold and hysteresis  Continuous or single m...
развернуть ▼ свернуть ▲

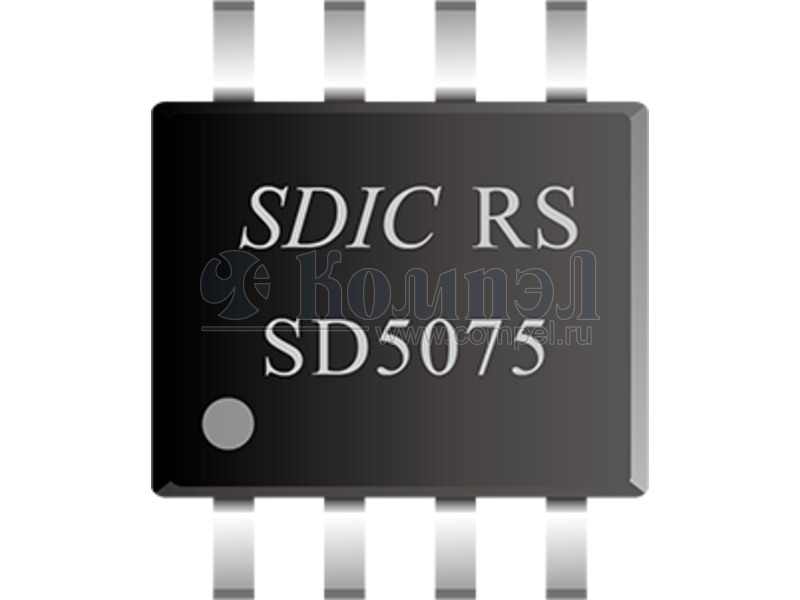

Внешний вид SD5075

Технические характеристики

показать свернуть
Корпус SOP-8
Тип датчика
Диапазон измеряемых температур
Точность измерения ±
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Тип T изм Точность Интерфейс Примечания Карточка
товара

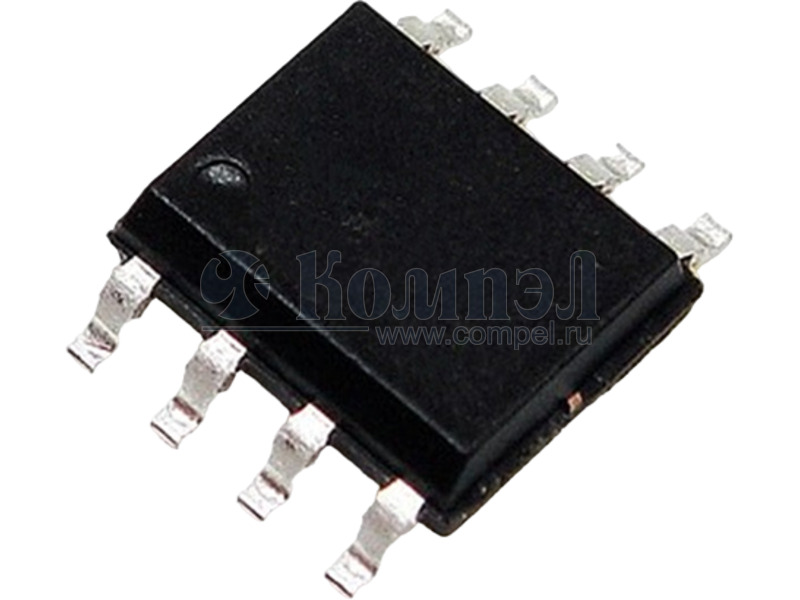

P+ LM75BD (YOUTAI)

SO-8 SOIC8 в ленте 4000 шт Serial Switch/Digital Sensor, 11 Bit(s), 1.5Cel, Rectangular, 8 Pin, Surface Mount

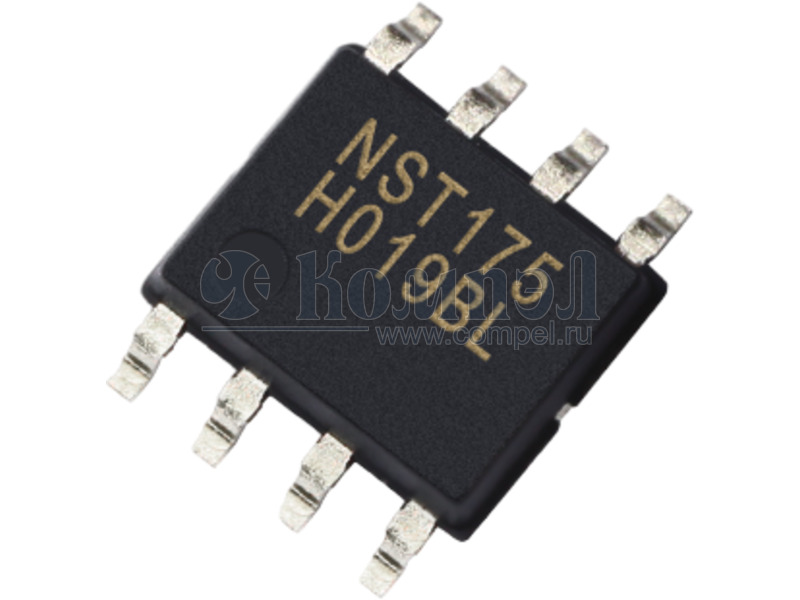

P+ NST175H-QSPR (NOVOSENS)

— в ленте 1000 шт

Файлы 1

показать свернуть
SD5075 Two Wires Communication Digital Temperature Sensor Features Description 12 bits digital temperature readout, 0.0625℃ resolution  ±0.8℃ maximum error at -40℃~+100℃ range  ±1.5℃ maximum error at -55℃~+125℃ range  Two wires communication interface, compatible with I2C/SMBus protocol  Over-temperature alarm function, user settable alarm threshold and hysteresis  Continuous or single measurement options  Low power consumption: 170uA typical during measurement, less than 1uA at shutdown mode  2.7V ~ 5.5V power supply range  Pin compatible with ADT75/LM75A/TMP75 SD5075 is a highly accurate temperature measurement IC with built-in high resolution ADC. The typical error is ± 0.5℃ for the -40℃~ +100℃ range, and ±1.0℃ for the -55℃~ +125℃ range. It supports two wires I2C/SMBus interface. Up to eight chips can share the communication interface in parallel by setting the address A2 ~ A0.  Applications Temperature control systems, industrial process control, power system thermal protection, ambient temperature measurement Ordering Information SOP8 package VDD A0 A1 A2 Pin Diagram and Descriptions 8 7 6 5 SCL Figure 1. SDIC Microelectronics Rev. 1.1c http://www.SDICmicro.com July 2018 3 4 GND 2 ALARM 1 SDA SDIC XX 5075 Pin out diagram PDF
Документация на SD5075

Microsoft Word - SD5075 datasheet v1.1c

Дата модификации: 26.07.2022

Размер: 286.5 Кб

13 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
