SD6500

SDIC
SD6500 8 Bits DAC and 2 Diff High Precision ADC Features ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ Description High precision ADC, 19.3bits ENOB at 8sps. It can be set to 2 differential or 4 single-ended inputs Low noise, high input impedance preamplifier with selectable gain options:1, 4, 8, 16, 32, 64, 128, or 256 Internal 8MHz and 32kHz RC oscillator Two-wire communication interface, maximum speed at 1.1MHz ...
развернуть ▼ свернуть ▲

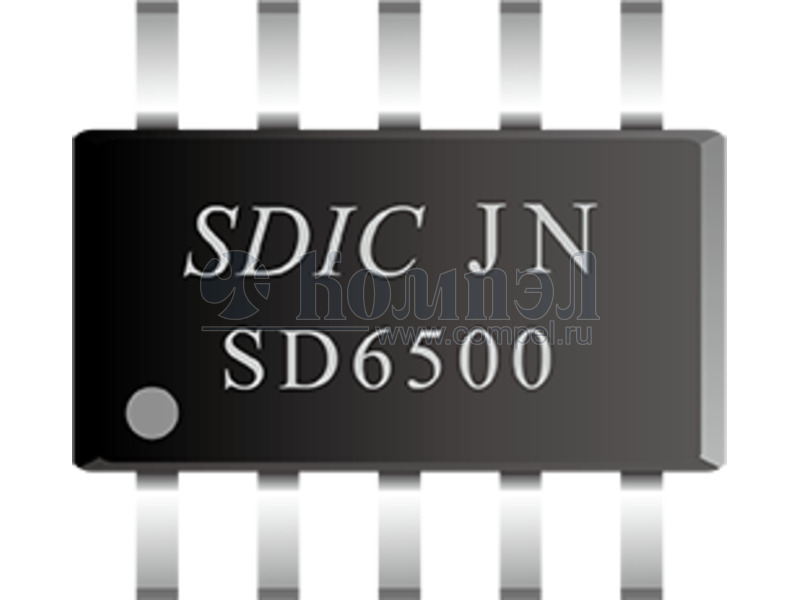

Внешний вид SD6500

Технические характеристики

показать свернуть
Корпус MSOP10
Разрядность АЦП
Кол-во измерительных каналов
Частота преобразования
Тип аналого-цифрового преобразователя
Цифровой интерфейс
Потребляемая мощность
Диапазон питающих напряжений аналоговой части
Диапазон рабочих температур
Примечание Built-in sensor excitation output, 8-bit DAC
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
SD6500 8 Bits DAC and 2 Diff High Precision ADC Features ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ Description High precision ADC, 19.3bits ENOB at 8sps. It can be set to 2 differential or 4 single-ended inputs Low noise, high input impedance preamplifier with selectable gain options:1, 4, 8, 16, 32, 64, 128, or 256 Internal 8MHz and 32kHz RC oscillator Two-wire communication interface, maximum speed at 1.1MHz Built-in 8 bits DAC, supports one output Built-in temperature sensor, support single point calibration Hardware timing comparison measurement function Built-in sensor excitation output, output voltage options: 2.4V, 2.7V, 3.0V and 3.3V Low voltage detection and power on reset circuit Operating voltage range: 2.4~3.6V Operating temperature range: -40~85℃ The SD6500 has built-in 24 bits ADC and two-wire communication circuits. A host computer can read and edit all the registers in the IC through the two-wire communication circuit. The IC supports the timed measurement comparison mode. After entering this mode, the IC will turn on the host after successful data comparison. The host can also independently turn on the IC. The IC has built-in temperature sensor, and 8 bits DAC to meet the requirements of various applications. Application High-precision electronic scale, blood glucose meter, and infrared temperature measurement Ordering Information MSOP10 package Pin Diagram and Descriptions DATA AI1 2 9 SCK AI6/ACM 3 8 DVSS AI7/OPA 4 7 VDD AVSS 5 6 AVDDR SDIC 10 XXXXXXX 1 SD6500 AI0 Figure 1. MSOP10 Pin diagram SDIC Microelectronics Rev. v0 http://www.SDICmicro.cn 2020/08 PDF
Документация на SD6500

特点

Дата модификации: 24.08.2023

Размер: 406.4 Кб

7 стр.

    Публикации 3

    показать свернуть
    15 августа 2024
    статья

    Миниатюрная измерительная система-на-кристалле SD6500

    Сергей и Алексей Поповы (г. Воронеж) Система–на–кристалле класса «analog–front–end» SD6500 производства китайской компании SDIC Microelectronics – идеальная по соотношению «цена–качество» основа для создания... ...читать

    22 сентября 2023
    новость

    Решения для промышленных и коммуникационных интерфейсов (материалы вебинара)

    19 сентября состоялся вебинар, посвященный решениям для промышленных и коммуникационных интерфейсов. На нем мы вместе ознакомились с разнообразием азиатских производителей интерфейсов, рассмотрели самые популярные протоколы, такие как... ...читать

    05 июля 2023
    новость

    Аналого-цифровые преобразователи китайских производителей

    Аналого–цифровые преобразователи (АЦП) – сложные устройства, опытом разработки и технологией производства которых обладают далеко не все производители полупроводниковых приборов. Китайские предприятия в настоящее время активно осваивают эти... ...читать
