SA89550DAOT

Silergy
SA89550 Precision Micropower Shunt Voltage Reference Advanced Design Specification General Description Features The SA89550 is a precision voltage reference available in SOT-23 surface-mount package. The design eliminates the need for an external stabilizing capacitor while ensuring stability with any capacitive load, thus making it easy to use. ⚫ The SA89550 utilizes fuse and Zener-zap re...
развернуть ▼ свернуть ▲
Внешний вид SA89550DAOT
Внешний вид SA89550DAOT
Внешний вид SA89550DAOT


Технические характеристики

показать свернуть

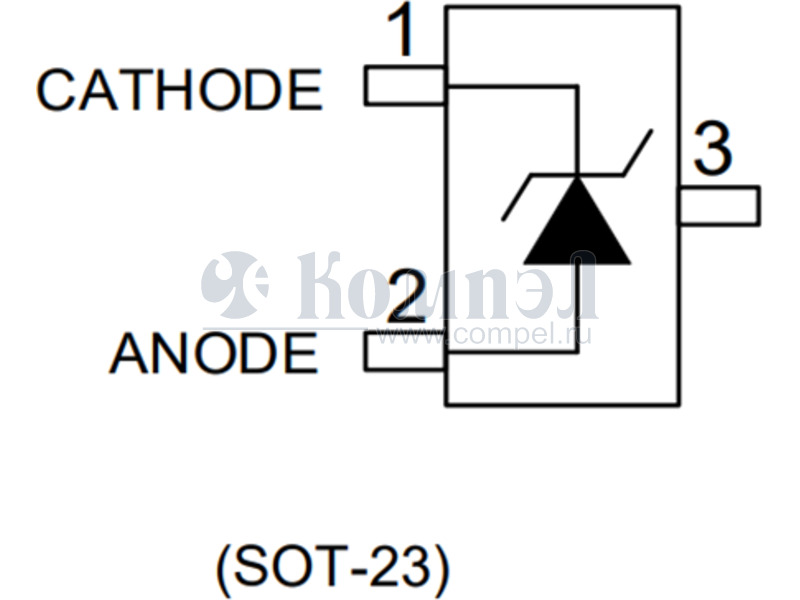

Корпус SOT-23-3
Конфигурация опорного источника
Опорное напряжение
Начальная точность при 25°C
Диапазон выходных токов
Температурный коэффициент (от типового до максимального)
Рабочая температура
Примечание Precision Micropower Shunt Voltage Reference
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть

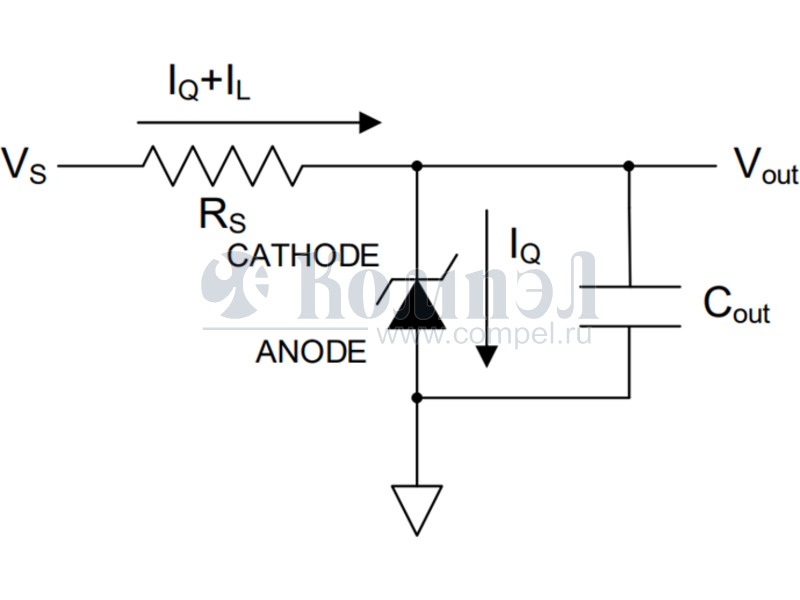

SA89550 Precision Micropower Shunt Voltage Reference Advanced Design Specification General Description Features The SA89550 is a precision voltage reference available in SOT-23 surface-mount package. The design eliminates the need for an external stabilizing capacitor while ensuring stability with any capacitive load, thus making it easy to use. ⚫ The SA89550 utilizes fuse and Zener-zap reverse breakdown voltage trim during wafer sort to ensure that the parts have an accuracy of better than ±0.1% at 25°C. Bandgap reference temperature drift curvature correction and low dynamic voltage accuracy over a wide range of operating temperatures and currents. Ordering Information No output Capacitor Required Tolerates Capacitive Loads Fixed Reverse Breakdown Voltage of 2.048V, 2.5V, 3.3V, 4.096V, 5V Output Voltage Tolerance ±0.1% (Maximum) Low output noise (10Hz to 10kHz) 38μVrms (Typical) Wide Operating Current Range 15mA Industrial Temperature Range −40°C to 125°C Low Temperature Coefficient ±50 ppm/°C(max) Small Package: SOT-23 ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ Applications SA89550 □(□□□ ) ⚫ Power Line Monitoring Portable, Battery-Powered Equipment Data Acquisition Systems Instrumentation Process Control Energy Management Product Testing Automotive Precision Audio Components ⚫ Package Code Optional Spec Code ⚫ ⚫ Ordering Number Package type Output Voltage SA89550AOT SA89550BAOT SA89550CAOT SA89550DAOT SA89550EAOT SOT-23 SOT-23 SOT-23 SOT-23 SOT-23 5.0V 4.096V 3.3V 2.5V 2.048V ⚫ ⚫ ⚫ ⚫ ⚫ Block Diagram IQ+IL VS Vout RS Cathode IQ Cout Anode Figure 1. Function Block Diagram SA89550 Rev.0.0A © 2022 Silergy Corp. Silergy Corp. Confidential- Prepared for Customer Use Only 1 All Rights Reserved. PDF
Документация на SA89550DAOT

IOS Check List

Дата модификации: 07.11.2023

Размер: 351.3 Кб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
