SH79F1624BL/016LU

SINO WEALTH
SH79F1624B Enhanced 8051 Microcontroller with 10bit ADC 1. Features ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ 8bits micro-controller with Pipe-line structured 8051 compatible instruction set Flash ROM: 16K Bytes RAM: internal 256 Bytes, external 256 Bytes EEPROM-like: 512 Bytes Operation Voltage: fOSC = 30kHz - 16.6MHz, VDD = 2.8V - 5.5V Oscillator (code option) - Crystal oscillator: 32.768kHz - Crystal os...
развернуть ▼ свернуть ▲

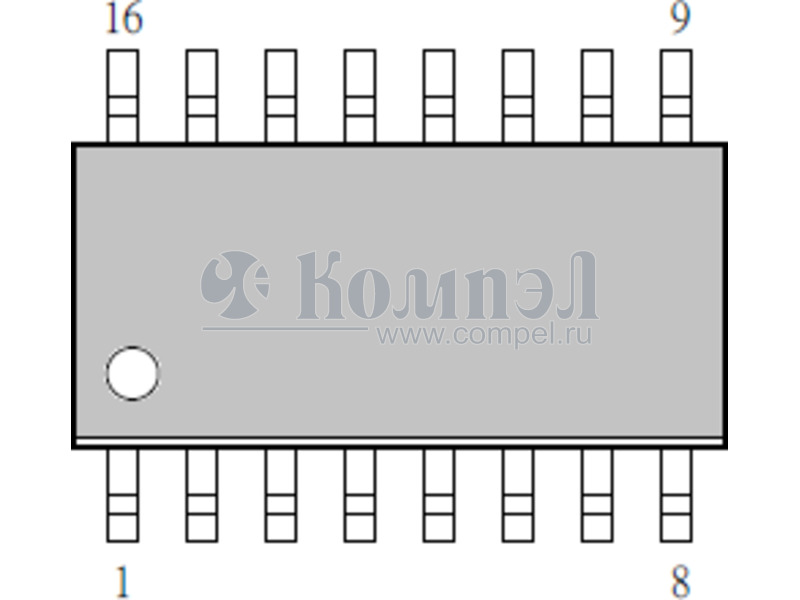

Внешний вид SH79F1624BL/016LU
Внешний вид SH79F1624BL/016LU



Технические характеристики

показать свернуть
Корпус SO-16 SOIC16
Ядро
Максимальная частота ядра
Объём памяти программ
Тип памяти программ
Объём EEPROM памяти
Объём оперативной памяти
Количество входов/выходов
Интерфейсы
Периферия
АЦП/ЦАП
Напряжение питания
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
SH79F1624B Enhanced 8051 Microcontroller with 10bit ADC 1. Features ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ 8bits micro-controller with Pipe-line structured 8051 compatible instruction set Flash ROM: 16K Bytes RAM: internal 256 Bytes, external 256 Bytes EEPROM-like: 512 Bytes Operation Voltage: fOSC = 30kHz - 16.6MHz, VDD = 2.8V - 5.5V Oscillator (code option) - Crystal oscillator: 32.768kHz - Crystal oscillator: 4MHz - 16.6MHz - Ceramic oscillator: 2MHz - 16.6MHz - Internal RC: 16.6MHz (±2%) - External clock: 30kHz - 16.6MHz 14 CMOS bi-directional I/O pins Three 16-bit timer/counters T0, T1 and T2 Powerful interrupt sources: - Timer0, 1, 2 - INT0, 1, 2 - ADC, EUART, SCM, PWM, LPD One 8-bit PWM ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ EUART Low voltage detect (LPD) 6 channels 10-bits Analog Digital Converter (ADC), with comparator function built-in Low Voltage Reset (LVR) function (enabled by code option) - LVR voltage level 1: 4.1V - LVR voltage level 2: 3.7V - LVR voltage level 3: 2.8V CPU Machine cycle: 1 oscillator clock Watch Dog Timer (WDT) Warm-up Timer System Clock Monitor (SCM) Support Low power operation modes - Idle Mode - Power-Down Mode Low power consumption Flash Type Package: SOP 16Pin 2. General Description The SH79F1624B is a high performance 8051 compatible micro-controller, regard to its build-in Pipe-line instruction fetch structure, that helps the SH79F1624B can perform more fast operation speed and higher calculation performance, if compare SH79F1624B with standard 8051 at same clock speed. The SH79F1624B retains most features of the standard 8051. These features include internal 256 bytes RAM, UART and Int0-2.In addition, the SH79F1624B provides external 256 bytes RAM, It also contains 16K bytes Flash memory block both for program and data. Also the ADC and PWM timer functions are incorporated in SH79F1624B. For high reliability and low cost issues, the SH79F1624B builds in Watchdog Timer, Low Voltage Reset function. And SH79F1624B also supports two power saving modes to reduce power consumption. 1 V2.1 PDF
Документация на SH79F1624BL/016LU

Дата модификации: 26.05.2023

Размер: 1.49 Мб

88 стр.

SH79F1624B 带10位ADC的8051微控制器 1. 特性   基于8051兼容流水指令的8位单片机 1个8位PWM定时器  Flash ROM：16K字节  1个EUART  RAM：内部256字节，外部256字节  内建低电压检测功能（LPD）  片上512字节类EEPROM存储空间  6通道10位模数转换器（ADC），内建比较功能  工作电压： fOSC = 30kHz - 16.6MHz，VDD = 2.8V - 5.5V   振荡器（代码选项）： - 晶体谐振器：32.768kHz - 晶体谐振器：4MHz - 16.6MHz - 陶瓷谐振器：2MHz - 16.6MHz - 内部振荡器：16.6MHz（±2%） - 外部时钟源：30kHz - 16.6MHz 内建低电压复位功能（LVR）（代码选项） - LVR电压1：4.1V - LVR电压2：3.7V - LVR电压3：2.8V  14个CMOS双向I/O管脚（四种端口模式）  5个大电流驱动口  3个16位定时器/计数器T0，T1，T2  中断源： - 定时器0，1，2 - 外部中断0，1，2 - ADC，EUART，SCM，PWM，LPD  CPU机器周期：1个振荡周期  看门狗定时器（WDT）  预热计数器  振荡器失效检测功能（SCM）  支持省电运作模式： - IDLE模式 - 掉电模式  低功耗  Flash型  封装：16脚SOP封装 2. 概述 SH79F1624B是一种高速高效率8051可兼容单片机。在同样振荡频率下，较之传统的8051芯片它有着运行更快速的优越特 性。 SH79F1624B保留了标准8051芯片的大部分特性。这些特性包括内置256字节RAM和2个16位定时器/计数器，1个UART和 外置中断INT0，INT1，INT2。此外，SH79F1624B还集成了256字节外部RAM，可兼容8052芯片的16位定时器/计数器（Timer2）。 该单片机还包括适合于程序和数据的16K字节Flash块。 SH79F1624B不仅集成了EUART标准通讯模块，此外还集成了具有内建比较功能的ADC，PWM定时器等模块。 为了达到高可靠性和低功耗，SH79F1624B内建看门狗定时器，低电压复位功能和低电压检测功能。此外SH79F1624B还 提供了2种低功耗省电模式。 1 V2.0 PDF
Документация на SH79F1624BL/016LU

79F161 V0.2 Keywords:

Дата модификации: 04.11.2022

Размер: 1.07 Мб

86 стр.

    Публикации 1

    показать свернуть
    03 ноября 2022
    новость

    8-битные микроконтроллеры с ядром 8051 – новые решения SINO WEALTH

    Китайская компания SINO WEALTH, основанная в 1994 году в Шанхае, с 2002 года занимается разработкой микроконтроллеров, микросхем управления питанием и контроллеров зарядки литиевых батарей. Используемые для этих ИС кремниевые пластины по... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
