8-битные микроконтроллеры с ядром 8051 – новые решения SINO WEALTH
3 ноября 2022
Китайская компания SINO WEALTH, основанная в 1994 году в Шанхае, с 2002 года занимается разработкой микроконтроллеров, микросхем управления питанием и контроллеров зарядки литиевых батарей. Используемые для этих ИС кремниевые пластины по технологиям 180…55 нм поставляются компаниями TSMC, UMC, HHGRACE и VIS, корпусирование выполняют фабрики ANST, CJ-ELEC, TFME и TSHT, а тестирование – KLT и ETC. SINO WEALTH отвечает стандартам ISO9001, а ее продукция сертифицирована RoHS и UKAS.
Номенклатура SINO WEALTH очень широка. Сегодня на российский рынок поставляются 8-битные микроконтроллеры с ядром 8051 [1], способные заменить часть продукции ведущих западных производителей.
Микроконтроллеры серии SH79 выпускаются в разных корпусах с 16…100 выводами, есть модели со встроенным драйвером для управления сегментными LED-/LCD-индикаторами. Кроме традиционной периферии, такой как АЦП, таймеры, UART, SPI и прочее, есть поддержка сенсорных кнопок, аналоговый тракт и даже сигма-дельта-АЦП.
Среди 8-битных микроконтроллеров SINO WEALTH существуют специализированные варианты, например, для учета электроэнергии в однофазных сетях (SH79F7015A и другие) или для работы с 3-фазной силовой электроникой (SH79F2611Q), существуют варианты с высоковольтным аналоговым внешним модулем для управления питанием (SH79F329, SH79F6461, SH79F649) и с интерфейсом USB (таблица 1).
Таблица 1. 8-битные микроконтроллеры SINO WEALTH, доступные со склада КОМПЭЛ
| Наименование | Корпус | Память программ, кбайт | ОЗУ, байт | EEPROM, кбайт | Частота, макс., МГц | Особенности, интерфейсы, периферия и внутренние модули | PWM | АЦП | Таймеры | Питание, В |
|---|---|---|---|---|---|---|---|---|---|---|
| Количество × разрядность, бит | ||||||||||
| SH79F084BL/016LU | SOP-16 | 8 | 256 (256) | 0,512 | 16,6 | EUART, SCM, LPD | 1х8 | 6х10 | 3х16 | 2,8…5,5 |
| SH79F1612BX/020XY | TSSOP-20 | 16 | 256 (768) | 0,512 | 16,6 | 2хEUART, SCM, LPD | 1х8 | 8х10 | 3х16 | 2,8…5,5 |
| SH79F1624BL/016LU | SOP-16 | 16 | 256 (256) | 0,512 | 16,6 | EUART, SCM, LPD | 1х8 | 6х10 | 3х16 | 2,8…5,5 |
| SH79F3252U/048UR | TQFP-48 | 32 | 256 (1280) | 4 | 8 | EUART, REM, SCM, LPD, LCD (4х32, 5х31), SWE | 1х12 | 9х12 | 3х16 | 1,8…3,6 |
| SH79F3283U/048UR | TQFP-48 | 32 | 256 (1280) | 1 | 16 | 2хEUART, SPI, SCM, CRC, LPD, LED (3-8х8), LCD (8х24, 6х26, 5х27, 4х28), SWE, Buzzer, 2хCMP, детектор частоты | 1х12, 2х8 | 9х12 | 4х16 | 2,0…5,5 |
| SH79F7015U/048UR | TQFP-48 | 128 | 256 (7936, +2048, +512) | 4 | 24 | 3хEUART, IR, 3хSPI, RTC, LPD, SCM, CRC, IR, TPS, DMA, 2хPCA | 1х8 | 8х12 | 3х16 | 2,0…5,5 |
| SH79F7416S/064SR | LQFP-64 | 64 | 256 (4096) | 4 | 24 | 4хEUART, SPI, TWI, LPD, SCM, 4хPCA, LCD (8х40, 6х40, 5х40, 4х40), CRC, LCM, SWE | 3х12 | 16х12 | 3х16 | 2,0…5,5 |
В качестве инструментария для работы с серией SH79 SINO WEALTH рекомендует среду Keil 8051, на сайте компании доступен для скачивания инсталляционный пакет. В качестве программатора КОМПЭЛ предлагает использовать ZPW2017 (рисунок 1).

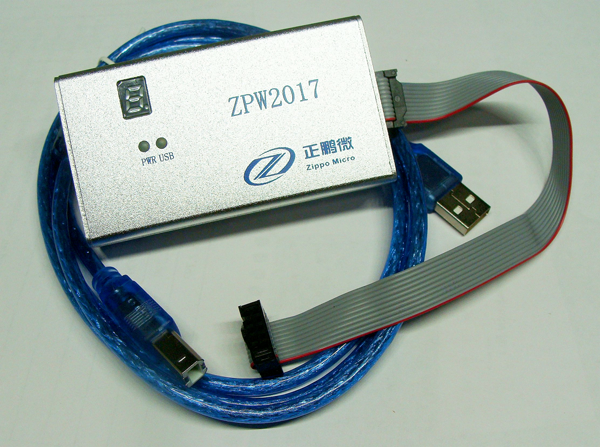

Рис. 1. Программатор ZPW2017
Первое вхождение и отладку проектов можно осуществить при помощи демонстрационной платы SH79F6441_DEMO V1.1 (рисунок 2).

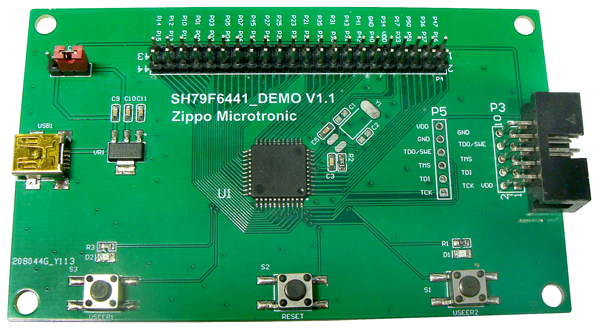

Рис. 2. Внешний вид платы SH79F6441_DEMO V1.1
SINO WEALTH – ведущий китайский фаблесс-разработчик микроконтроллеров. Компания была основана в 1994 году в Шанхае как многопрофильная. Бизнес по разработке микроконтроллеров и микросхем управления зарядкой литиевых батарей выделился в самостоятельный независимый бренд в 2002 году.
Компания разрабатывает и осуществляет продажи микроконтроллеров, специализированных контроллеров для зарядки литиевых батарей и микросхем управления питанием. Производство кремниевых пластин по технологиям от 180 ...читать далее
