SH79F7416S/064SR

SINO WEALTH
SH79F7416 Enhanced 8051 Microcontroller with 4 channels UART and 3 channels PWM 1. Features   4 Enhanced UART (CMOS/TTL) (own baudrate generator)  LCD driver - 8 X 40dots (1/8 duty 1/4 bias) - 6 X 40dots (1/6 duty 1/4 bias or 1/3 bias) - 5 X 40dots (1/5 duty 1/3 bias) - 4 X 40dots (1/4 duty 1/3 bias)  16 analog inputs 12-bit Analog Digital Converter  Internal Logic Configuration Module(L...
развернуть ▼ свернуть ▲

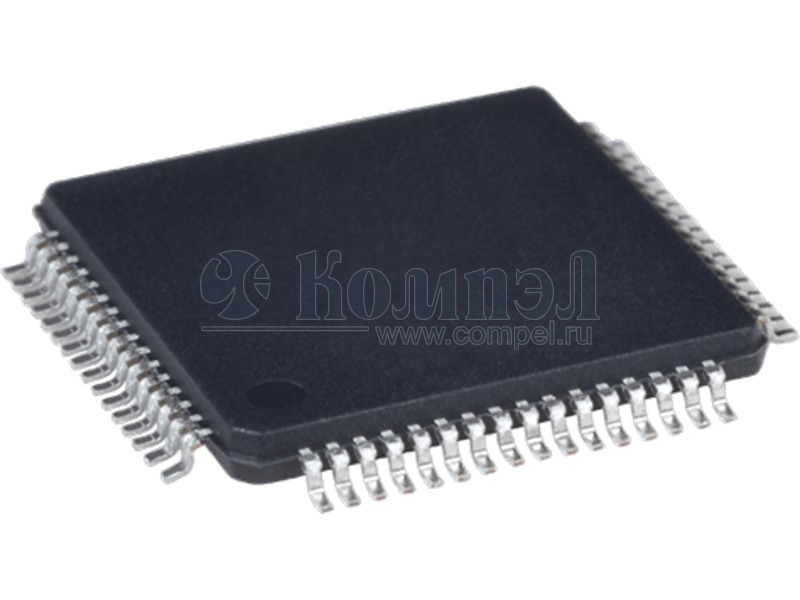

Внешний вид SH79F7416S/064SR
Внешний вид SH79F7416S/064SR



Технические характеристики

показать свернуть
Корпус LQFP-64
Ядро
Максимальная частота ядра
Объём памяти программ
Тип памяти программ
Объём EEPROM памяти
Объём оперативной памяти
Количество входов/выходов
Интерфейсы
Периферия
АЦП/ЦАП
Напряжение питания
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
SH79F7416 Enhanced 8051 Microcontroller with 4 channels UART and 3 channels PWM 1. Features   4 Enhanced UART (CMOS/TTL) (own baudrate generator)  LCD driver - 8 X 40dots (1/8 duty 1/4 bias) - 6 X 40dots (1/6 duty 1/4 bias or 1/3 bias) - 5 X 40dots (1/5 duty 1/3 bias) - 4 X 40dots (1/4 duty 1/3 bias)  16 analog inputs 12-bit Analog Digital Converter  Internal Logic Configuration Module(LCM)  Low Power Detect (LPD) Module with 16 level optional  Built-in CRC verification module, the verify size can be selected  Support single line simulation and download  Built-in low voltage Reset (LVR) function (code option) - LVR voltage1: 4.1v - LVR voltage2: 3.7v - LVR voltage3: 2.8v - LVR voltage3: 2.1v  CPU Machine period: - 1 oscillator clock  Built-in Watch Dog Timer (WDT)  Built-in oscillator Warm-up timer  Support Low power operation modes: - Idle Mode - Power-Down Mode  Flash Type  Package: - LQFP64 7*7 8bits micro-controller with Pipe-line structured 8051 compatible instruction set  Flash ROM: 64K Bytes  RAM: internal 256 Bytes, external 4096 Bytes,LCD ram 40 Bytes  EEPROM-Like:bulid-in 4096 Bytes(code option)  Operation Voltage: fOSC = 32.768kHz - 24MHz, VDD=2.0V -5.5V  Oscillator (code option) - Crystal oscillator: 32.768kHz - Crystal oscillator:2MHZ-16MHz - Ceramic oscillator:2MHZ-16MHz - Internal RC oscillator: 24MHz(±1%)/128K  61 CMOS bi-directional I/O pins  Built-in pull-up resistor for input pin  Three 16-bit timer/counters T3 ,T4,T5  8 large current driver I/O(code option optional enhanced or standardized or weakened)  Four 16-bit PCA0, PCA1,PCA2 and PCA3 each contain two comparison/capture units  3channels 12-bits PWM timer  Interrupt sources: -Timer 3/4/5 -INT0/1/2 - INT3: 8 input - INT4: 8 input -,CRC,ADC, LPD,SCM - SPI, TWI, CRC, EUART0/1/2/3 - PEM0/1/2, PCA0/1/2/3  SPI (Master/slave Mode)  TWI (Master/slave Mode) 2. General Description The SH79F7416 is a high performance 8051 compatible micro-controller.The SH79F7416 can perform more fast operation speed and higher calculation performance, if compare SH79F7416 with standard 8051 at same clock speed. The SH79F7416 retains most features of the standard 8051. These features include internal 256 bytes RAM, INT0-INT4. In addition,SH79F7416 provides external4096 bytes RAM.It also contains 64Kbytes Flash memory block for program storage. The SH79F7416 not only include many standard communication modules, such as EUART/TWI/SPI and so on, but also include LCD diver, ADC,PCA, PWM timer, ect. In addition, the SH79F7416 also have CRC module, built in it. 1 V1.0 PDF
Документация на SH79F7416S/064SR

79F161 V0.2 Keywords:

Дата модификации: 15.09.2023

Размер: 2.92 Мб

204 стр.

SH79F7416 集成4路UART和3路PWM的增强型8051微控制器 1. 特性                 基于8051指令流水线结构的8位单片机 Flash ROM：64K字节 RAM：内部256字节，外部4096字节，LCD RAM40字节 类EEPROM：最大4096字节 工作电压： - fOSC = 32.768kHz - 24MHz，VDD = 2.0V - 5.5V 振荡器： - 晶体谐振器：32.768kHz - 晶体谐振器：2MHz - 16MHz - 陶瓷谐振器：2MHz - 16MHz - 内部RC振荡器：24MHz（±1%）/128K 41/45/61个CMOS双向I/O管脚 I/O内建上拉电阻 3个16位定时器/计数器：T3，T4，T5 4个各包含两个比较/捕捉单元的16位PCA0，1，2，3 3路12位PWM定时器 中断源： - 定时器3，4，5 - 外部中断0，1，2 - 外部中断3：8输入 - 外部中断4：8输入 - CRC，ADC，LPD，SCM - SPI，TWI，EUART0/1/2/3 - PWM0/1/2，PCA0/1/2/3 SPI接口（主从模式） TWI接口（主从模式）             4路增强型自带波特率发生器的UART（COMS/TTL） LCD驱动器： - 8 X 40段（1/8占空比，1/4偏置） - 6 X 40段（1/6占空比，1/4或1/3偏置） - 5 X 40段（1/5占空比，1/3偏置） - 4 X 40段（1/4占空比，1/3偏置） 16通道12位模数转换器（ADC），内建比较功能 内建数字逻辑可配置模块（LCM） 16档电平可选的低电压检测模块（LPD） 内建CRC校验模块，校验空间大小可选 支持单线仿真和烧写 内建低电压复位功能（LVR）（代码选项） - LVR电压1：4.1V - LVR电压2：3.7V - LVR电压3：2.8V - LVR电压4：2.1V CPU机器周期： - 1个振荡周期 看门狗定时器（WDT） 预热计数器 支持省电运行模式： - 空闲模式 - 掉电模式 Flash型 封装： - LQFP64 2. 概述 SH79F7416是一种高速高效率8051兼容单片机。在同样振荡频率下，较之传统的8051芯片具有运行更快速，性能更优越的 特性。 SH79F7416保留了标准8051芯片的大部分特性，包括内置256字节RAM,UART和外置中断INT0 - 4。此外，SH79F7416还 集成了外部4096字节RAM。该单片机还包括适合于程序存储的64 K字节Flash块。 SH79F7416不仅集成了如EUART/SPI/TWI等标准通讯模块，此外还集成了LCD驱动器，具有内建比较功能的ADC，PCA， PWM定时器等模块。 此外，SH79F7416集成了看门狗定时器，CRC等功能。 1 V1.0 PDF
Документация на SH79F7416S/064SR

79F161 V0.2 Keywords:

Дата модификации: 15.05.2022

Размер: 3.19 Мб

198 стр.

    Публикации 1

    показать свернуть
    03 ноября 2022
    новость

    8-битные микроконтроллеры с ядром 8051 – новые решения SINO WEALTH

    Китайская компания SINO WEALTH, основанная в 1994 году в Шанхае, с 2002 года занимается разработкой микроконтроллеров, микросхем управления питанием и контроллеров зарядки литиевых батарей. Используемые для этих ИС кремниевые пластины по... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
