SNP100-24VFP-1

Snappy
LED POWER SUPPY DATASHEET SNP100-24VFP-1 ·DESCRIPTION High Cost Performance,SELV. short circuit,overload and over temperature protection.Compliance to ERP directive,lifetime 30,000hrs. ·Input ·Output Items Conditions Input voltage Request Note -- Conditions 25℃, rated input voltage,output with max. rated Startup time power Ta下 , rated input voltage, Output voltage and precisio output w...
развернуть ▼ свернуть ▲

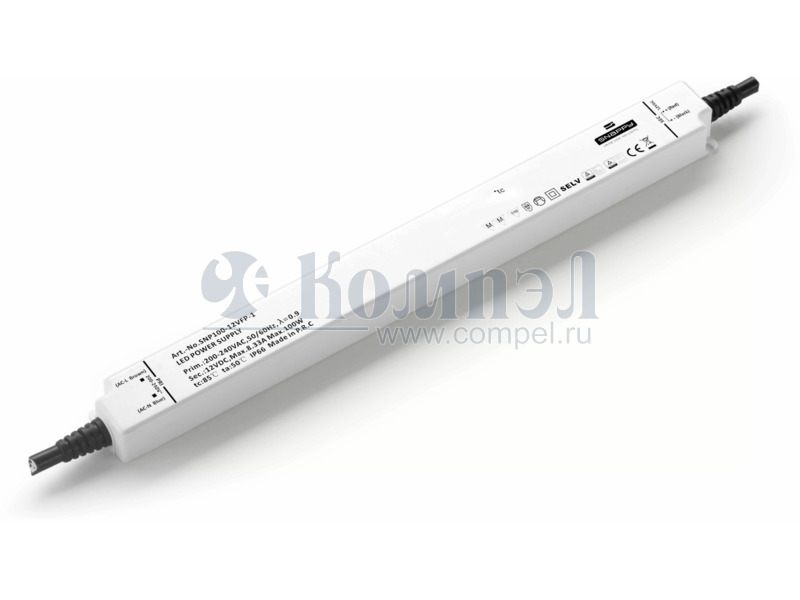

Внешний вид SNP100-24VFP-1
  • Группа: LED-драйверы
  • Корпус: —
  • Норма упаковки: 20  шт. (в коробках)

Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Количество выходов
Коэффициент мощности
Температура рабочая
Размер 315×30×20 мм
Применение
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
LED POWER SUPPY DATASHEET SNP100-24VFP-1 ·DESCRIPTION High Cost Performance,SELV. short circuit,overload and over temperature protection.Compliance to ERP directive,lifetime 30,000hrs. ·Input ·Output Items Conditions Input voltage Request Note -- Conditions 25℃, rated input voltage,output with max. rated Startup time power Ta下 , rated input voltage, Output voltage and precisio output with rated power 200-240Vac -- 50/60Hz ＜0.7A -- Output current range 0-4.17A Ta Input frequency Input current Input power 25℃,rated input voltage, output with max. rated power Effiency ＜ 118W -- Output voltage wave ≥ 90% -- Output overload Standby 25℃,rated input voltage, output without load ＜0.5W average Inrush current 25℃,rated input voltage ＜75A peak PF 25℃,rated input voltage, output max. rated power ≥ 0.9 09 -- ·Temperate and others Item Conditions Request Note Operation temp. -- -20-45℃ -- Relative humidity -- 45%-85% -- Max. case temp. -- 85℃ -- Max.Ta，rated input voltage，output with max.rated power 30,000hr -- Lifetime Working noise 25℃，rated input voltage，output with rated power ，mute box background noise<35dB,pickup 10cm distance from products Items yes Conditions Note -- -- Yes -- Ta ,0.94-1.06 times of input voltage Yes -- Over temperature Ta ,0.94-1.06 times of input voltage, temperature detected pointed more than 115 degree Yes -- Over voltage Ta ,0.94-1.06 times of input voltage,output voltage is 1.5 times of rated one Yes Auto recovery Over load, short circuit revocation Latch off over heat re re-start start after cut off Over load Short circuit 第 1 页，共 4 页 24V±5% -- 25℃, rated input voltage,output with max. rated power 25℃,rated input voltage,output with 2 times LED load 600mV Vp-p -- -- -- -- 25℃, rated input voltage,output with max. rated power -- Ip p Ip-p Dimming mode -- -- -- Dimming range -- -- -- Ta , rated input voltage, Output current and precisionoutput with rated power Rated output voltage range Output current wave Ta , rated input voltage, ·Mechanical, mounting Items Case material and size Conditions Plastic Mounting ways Independent Insulation type Class II IP grade IP66 Input cables dimension Request Ta ,0.94-1.06 times of input voltage, 1.2 times of rated power -- -- Output cables length Ta, rated input voltage, no load ＜0.5S -- ·Protection Items Note Yes Output cables dimension Open circuit Ta下 ,rated input voltage Request H05RN-F 2X1.0mm² SVT 18AWGX2C -- ·Standard Items Conditions Safety IEC61347-1、IEC61347-2-13 -- Harmonic EN61000-3-2 Class C Yes -- EMI EN55015 Yes -- EMS EN61000 4 2、3、4、5、6 EN61000-4-2、3、4、5、6 EN61547 PDF
Документация на SNP100-24VFP-1

Datasheet of SNP100-24VFP-1.xlsx

Дата модификации: 06.05.2022

Размер: 150.9 Кб

2 стр.
