RCR1616-330M

Sumida
Дроссель 33 мкГн ±20%, 4.8 А
развернуть ▼ свернуть ▲
Фотография серии RCR1616

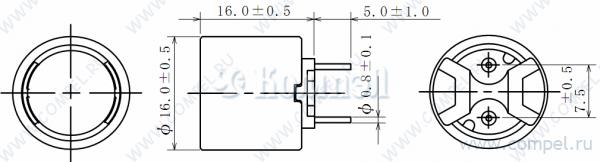

Чертеж серии RCR1616



Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Экранирование магнитное
Температура рабочая
Размер 16.5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
POWER INDUCTORS < Pin Type: RCR Series> Type: RCR1616 ◆ Product Description ・16.5mm Max. φ, 16.5mm Max. Height. ・Inductance Range: 4.7uH～1.0mH ・Rated Current Range: 0.85～9.2A ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements ◆ Feature ・Magnetically shielded construction. ・Ideally Used in Printers, LCD TV, DVD, Printer, Copy Machine, Mainboard of the compounding machines, etc as Power Supplies’s Inductors or DC-DC Converter inductors. ・RoHS Compliance ◆ Dimensions (mm) ±0.5 7.5 5.0 ±1.0 φ 0.8±0.1 φ 16.0±0.5 16.0 ±0.5 Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию RCR1616

Дата модификации: 30.08.2006

Размер: 155.7 Кб

2 стр.

POWER INDUCTORS (Pin Type) RCR1616 M OUTLINE RCR1616 is ø16 Pin type power inductor is used for strong currents and is magnetically shielded. K DIMENSIONS(mm) 5.0 7.5 16.5MAX. ø0.8 ø16.5MAX. K CONSTRUCTION (4.7µH – 1.00mH) K SPECIFICATIONS Inductance(Within) (at 1 kHz) DC Superimposition Current(A) Temperature rise(A) ✽2 ✽3 Stamp RCR1616-4R7M 4R7M 4.7µH±20% RCR1616-6R8M 6R8M 6.8µH±20% 9.35(7.20) 9.80 8.0 RCR1616-100M 100M 10µH±20% 10.5(8.25) 9.30 7.8 RCR1616-120M 120M 12µH±20% 11.0(8.47) 8.50 7.4 RCR1616-150M 150M 15µH±20% 14.5(11.2) 7.10 6.2 RCR1616-180M 180M 18µH±20% 16.5(12.7) 6.70 6.0 RCR1616-222M 220M 22µH±20% 17.0(13.0) 6.20 5.7 RCR1616-270M 270M 27µH±20% 20.0(15.2) 5.60 5.2 RCR1616-330M 330M 33µH±20% 25.5(19.5) 5.00 4.9 RCR1616-390M 390M 39µH±20% 33.0(25.4) 4.60 4.5 RCR1616-470M 470M 47µH±20% 37.0(28.4) 4.20 4.1 RCR1616-560M 560M 56µH±20% 45.0(34.5) 3.80 3.8 RCR1616-680M 680M 68µH±20% 56.0(43.0) 3.30 3.4 RCR1616-820M 820M 82µH±20% 64.5(49.5) 2.90 3.1 RCR1616-101K 101K 100µH±10% 68.0(52.5) 2.70 2.9 RCR1616-121K 121K 120µH±10% 80.0(61.7) 2.50 2.6 RCR1616-151K 151K 150µH±10% 91.0(70.0) 2.30 2.4 RCR1616-181K 181K 180µH±10% 135(104) 2.00 2.0 RCR1616-221K 221K 220µH±10% 155(119) 1.80 1.8 RCR1616-271K 271K 270µH±10% 180(140) 1.70 1.7 RCR1616-331K 331K 330µH±10% 240(183) 1.50 1.4 RCR1616-391K 391K 390µH±10% 255(196) 1.30 1.3 RCR1616-471K 471K 470µH±10% 280(215) 1.20 1.3 RCR1616-561K 561K 560µH±10% 380(291) 1.10 1.1 RCR1616-681K 681K 680µH±10% 515(397) 1.00 1.0 RCR1616-821K 821K 820µH±10% 575(443) 0.96 0.99 RCR1616-102K 102K 1.00mH±10% 665(513) 0.85 0.93 ✽1:( )is typical. value. ✽2: DC Superimposition rated current : The inductance is 10% lower than its initial value. ✽3: Temperature rise rated current : D. C. Current when ∆t=40˚C (Ta=20˚C) 13 DCR(mΩ)(Max.) D.C.R✽1 (at 20°C) Part No. 6.70(5.15) 12.60 9.2 PDF
Документация на RCR1616-100M

Дата модификации: 07.08.2003

Размер: 49.2 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
