SER200M471K45TKKKS00R

Su’scon
Конденсатор алюминиевый 200 В x 470 мкФ ±20%, RADIAL, -40...105 °C, 5000 ч
развернуть ▼ свернуть ▲

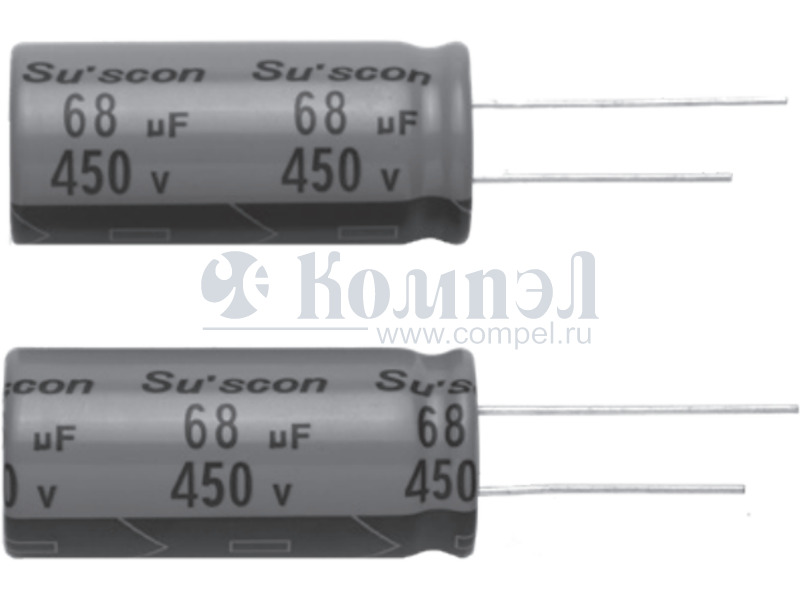

Внешний вид серии SER

Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение номинальное
Температура рабочая
Срок службы
Диаметр корпуса
Высота корпуса
Способ монтажа
Ток пульсаций низких частот
Диаметр x Высота 18×18×45 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Температура рабочая Срок службы Диаметр Высота Способ монтажа Шаг ESR Импеданс Ток пульсаций НЧ Ток пульсаций ВЧ Применение Примечание Карточка
товара
A+ SK200M471M40PKKKS00R (SUSCON)

— — — — — — —
A+ EKM477M2DL40RR70F (SAMXON)

—

 — — — — —

Файлы 1

показать свернуть
Aluminum Electrolytic Capacitors SER series ‧105℃ high-temperature resistance, high reliability and long life. high ripple current. ‧Suitable for office communicative or industrial equipments. ‧RoHS Compliance. ‧105℃耐高溫、高信賴性、長壽命。 ‧適用於辦公室通訊設備、工業設備。 SPECIFICATIONS Items 項 目 Characteristics 特 性 Capacitance Tolerance 靜電容量誤差 ± 20%(120Hz﹐20℃) Operating Temperature Range 適用溫度範圍 Rated Voltage Range 額定電壓範圍 SER Leakage Current 洩漏電流 Dissipation Factor 散逸因素( tan δ) Low Temperature Stability 低溫特性 Impedance Ratio(Max) 阻抗比率(最大值) -40 ~ +105℃ -25 ~ +105℃ 160 ~ 400VDC 450VDC I ≦ 0.03CV +20 (µA) ( After 3 minutes application of DC rated voltage) Measurement Frequency: 120Hz. Temperature: 20℃ Rated Voltage(V) 160 ~ 250 400 ~ 450 0.15 0.20 tan δ(Max) Measurement Frequency: 120Hz. Rated Voltage(V) 160 ~ 250 400 450 Z(-25℃) ∕ Z(20℃) 3 5 6 Z(-40℃) ∕ Z(20℃) 6 6 - The following specifications shall be satisfied when the capacitors are restored to 20℃ after subjected to DC voltage with the rated ripple currrent is applied for 5,000 hours at 105℃. Load Life 負荷壽命 Shelf Life 放置壽命 Standards 參照標準 Capacitance Change Within ± 25% of Initial Value tan δ 200% of less of Initial Specified Value Leakage Current Initial Specified Value or less The following specifications shall be satisfied when the capacitors are restored to 20℃ after exposing them for 1,000 hours 105℃ without voltage applied. Before the measurement, the capacitor shall be preconditioned by applying voltage according to them 4.1 of JIS C5101-4. Capacitance Change Within ± 20% of Initial Value tan δ 200% of less of Initial Specified Value Leakage Current Initial Specified Value or less JIS C 5101-4 (IEC 60384) Frequency Coefficient of Permissible Ripple Current Capacitance (μF) 22 ~ 82 100 ~ 470 Frequency (Hz) 120 1K 10K 100K 1.00 1.00 1.25 1.15 1.50 1.30 1.75 1.40 The endurance of capacitors is reduced with internal heating produced by ripple current at the rate of halving the lifetime with every 5℃ rise. When long life performance is required in actual use , the rms ripple current has to be reduced. 130 PDF
Документация на серию SER

Дата модификации: 21.06.2022

Размер: 567 Кб

2 стр.
