WEC3R0505QG

VINATech
Ионистор, 3,0 В, 5 Ф, 10x20 мм с радиальными выводами
развернуть ▼ свернуть ▲

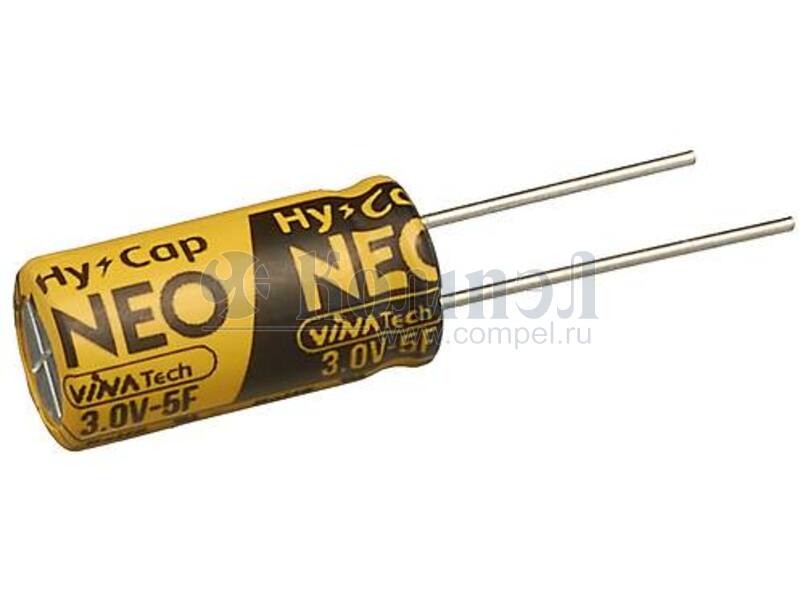

Внешний вид WEC3R0505QG

Технические характеристики

показать свернуть
Рабочее напряжение
Номинальная ёмкость
Эквивалентное последовательное сопротивление
Монтаж
Шаг между выводами
Рабочая температура
Размер ø10 мм
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i Напряжение Ёмкость ESR Монтаж Шаг Траб Примечания Карточка
товара
A- FH2R7L505M-N0824 (FNR)

— 1000 шт
A- VEC2R7505QG (VINATECH)

— 250 шт

 — —
A- FH2R7L505M-H0824 (FNR)

— 1000 шт
A- FH2R7L505M-H1020 (FNR)

— 800 шт
A- FH2R7L505M-L0824 (FNR)

— 1000 шт
A- FH2R7L505M-N1020 (FNR)

— 800 шт
A- FH2R7L505M-L1020 (FNR)

— 800 шт
A- FH2R7L605M-N1020 (FNR)

— 800 шт
A- FH2R7L705M-H1020 (FNR)

— 800 шт
A- FH2R7L705M-L1020 (FNR)

— 800 шт
A- FH2R7L705M-N1020 (FNR)

— 800 шт
A- FH3R0L505M-V0824 (FNR)

— 1000 шт
A- FH3R0L505M-V1020 (FNR)

— 800 шт

Файлы 2

показать свернуть
3.0V 5F (1020) Features EDLC (Electric Double Layer Capacitor) - High Power Density - Over 500,000 cycle life (semi-permanent) - Higher energy density compared with 2.7V caps - RoHS compliant - Long-term reliability improved at high temperature and humidity Drawing D (Φ) 10.0 +1.0 Max L (㎜) 20.0 ±1.5 d (Φ) 0.6 ±0.1 P (㎜) 5.0 ±0.5 Specification Item Characteristics Product series EDLC Rated Voltage (VR) 3.0V Operating Temperature -40 ~ +65℃ Capacitance Tolerance -10 ~ +30% After 1,000 hours at VR loaded under +65℃, capacitors meet the following criteria. High Temperature Load Life Cycle Life Characteristics Capacitance Change ≤ 30% of initial value ESR ≤ 2 times of specified value Cycle Over 500,000 △C ≤ 30% of initial value ESR ≤ 2 times of specified value Method Cycle of Charge/discharge from VR to 1/2VR 2 Years No Electrical Charge, Temperature below 70℃ (△C : ≤ 10% of initial value / △ESR : ≤ 50% of specified value) Shelf Life Part Number WEC 3R0 505 QG ESR (mΩ) Rated Voltage (V) Capacitance (F) AC(1㎑) 3.0 5 80 Leakage Current (㎃, 72hr) Size (mm) DC Max. Current (A) 120 4.5 0.015 10 x 20 * Max. Current : 1 sec. discharge to 1/2VR VINATech Co., Ltd. Tel : +82 63 715 3020 DxL Version 1.2 2019.02.21. E-mail : hycap@vina.co.kr Web : www.vina.co.kr PDF
Документация на WEC3R0505QG

PowerPoint 프레젠테이션

Дата модификации: 23.02.2019

Размер: 216.6 Кб

1 стр.

3.0V 5F (1020) FEATURES EDLC (Electric Double Layer Capacitor) - High Power Density (Low ESR) - Over 500,000 cycle life (semi-permanent) - Higher energy density compared with 2.7V caps - RoHS compliant - Long-term reliability improved at high temperature and humidity(65℃ 90%RH) Drawing D (Φ) 10.0 +1.0 Max L (㎜) 20.0 ±1.5 d (Φ) 0.6 ±0.1 P (㎜) 5.0 ±0.5 SPECIFICATION ITEM CHARACTERISTICS Product series EDLC Rated Voltage (VR) 3.0V Operating Temperature -40 ~ +65℃ Capacitance Tolerance -10 ~ +30% After 1,000 hours at VR loaded under +65℃, capacitors meet the following criteria. High Temperature Load Life Cycle Life Characteristics Capacitance Change ≤ 30% of initial value ESR ≤ 2 times of specified value Cycle Over 500,000 △C ≤ 30% of initial value ESR ≤ 2 times of specified value Method Cycle of Charge/discharge from VR to 1/2VR 2 Years No Electrical Charge, Temperature below 70℃ (△C : ≤ 10% of initial value / △ESR : ≤ 50% of specified value) Shelf Life Part Number WEC 3R0 505 QG ESR (mΩ) Rated Voltage (V) Capacitance (F) AC(1㎑) 3.0 5 80 Leakage Current (㎃, 72hr) Size (mm) DC Max. Current (A) 120 4.5 0.015 10 x 20 DxL * Max. Current : 1 sec. discharge to 1/2VR Vina Tech Co., Ltd. Tel : +82 63 715 3020 E-mail : hycap@vina.co.kr Web : www.vina.co.kr PDF
Документация на WEC3R0505QG

PowerPoint 프레젠테이션

Дата модификации: 25.01.2018

Размер: 296.2 Кб

1 стр.

    Публикации 2

    показать свернуть
    09 марта 2021
    статья

    Суперконденсаторы VINATech для резервного питания RTC

    Александр Шрага (г. Москва) Южнокорейская компания VINATech, являющаяся одним из лидеров в области разработки и производства суперконденсаторов, представляет серии WEC и VEL для RTC, по всем параметрам превосходящие традиционные литиевые... ...читать

    04 октября 2018
    новость

    Суперконденсаторы VINATECH на 3V и 6V уже доступны со склада

    На склад Компэл поступили суперконденсаторы (ионисторы) южнокорейской компании VINATech ёмкостью от 1 Ф до 500 Ф, выполненные по технологии EDLC (двухслойные), под торговой маркой HyCap. Особенностью данных суперконденсаторов является их рабочее... ...читать
