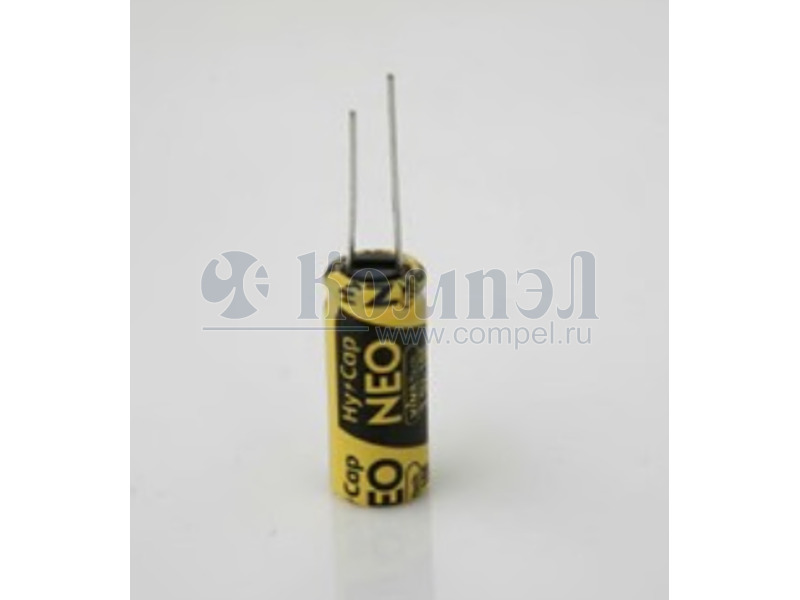

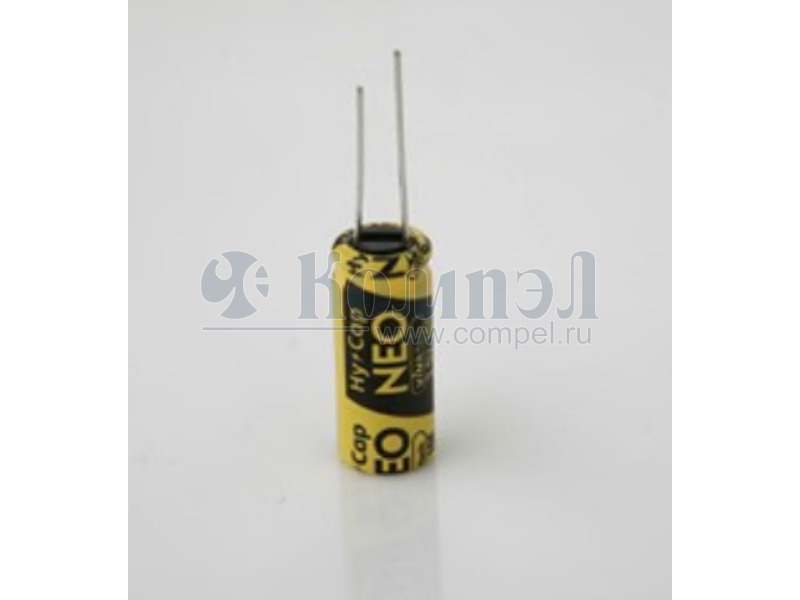

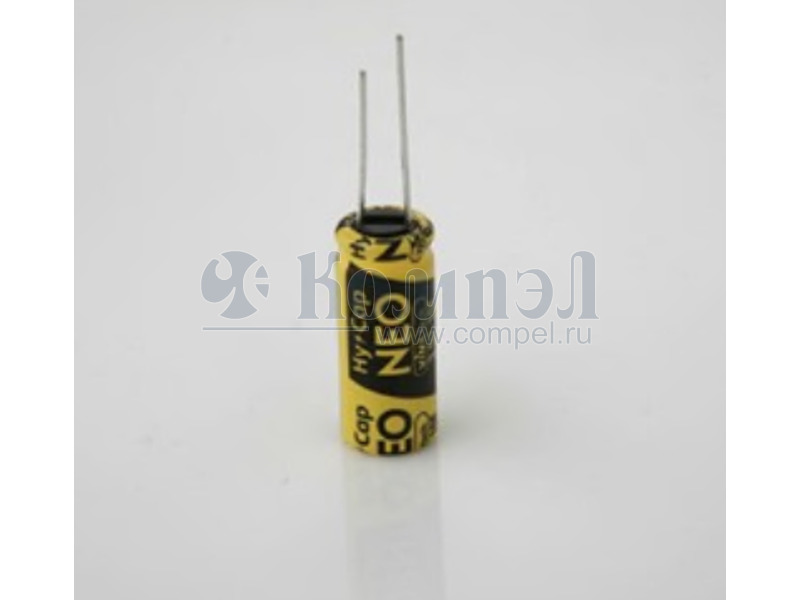

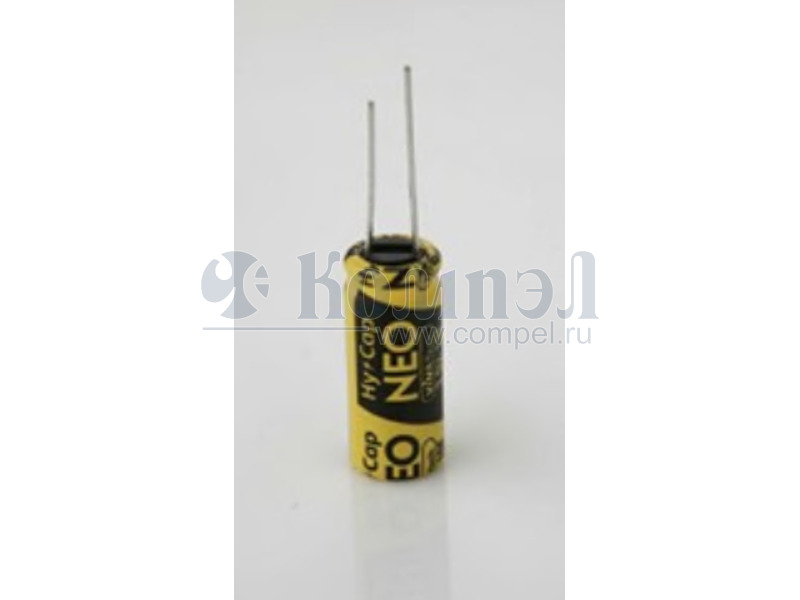

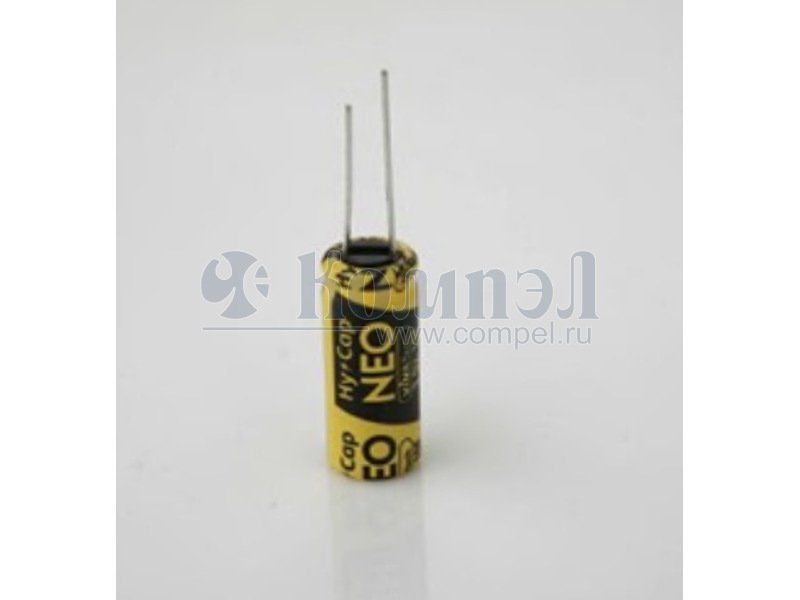

Серия ионисторов WEC

VINATech

Общие характеристики

 Раздел Ионисторы
Рабочее напряжение
Монтаж
Рабочая температура

Документация на серию WEC

3.0V 10F (1025) Features EDLC (Electric Double Layer Capacitor) - High Power Density - Over 500,000 cycle life (semi-permanent) - Higher energy density compared with 2.7V caps - RoHS compliant - Long-term reliability improved at high temperature and humidity Drawing D (Φ) 10.0 +1.0 Max L (㎜) 25.0 ±1.5 d (Φ) 0.6 ±0.1 P (㎜) 5.0 ±0.5 Specification Item Characteristics Product series EDLC Rated Voltage (VR) 3.0V Operating Temperature -40 ~ +65℃ Capacitance Tolerance -10 ~ +30% After 1,000 hours at VR loaded under +65℃, capacitors meet the following criteria. High Temperature Load Life Cycle Life Characteristics Capacitance Change ≤ 30% of initial value ESR ≤ 2 times of specified value Cycle Over 500,000 △C ≤ 30% of initial value ESR ≤ 2 times of specified value Method Cycle of Charge/discharge from VR to 1/2VR 2 Years No Electrical Charge, Temperature below 70℃ (△C : ≤ 10% of initial value / △ESR : ≤ 50% of specified value) Shelf Life Part Number WEC 3R0 106 QA ESR (mΩ) Rated Voltage (V) Capacitance (F) AC(1㎑) 3.0 10 45 Leakage Current (㎃, 72hr) Size (mm) DC Max. Current (A) 75 8.5 0.030 10 x 25 * Max. Current : 1 sec. discharge to 1/2VR VINATech Co., Ltd. Tel : +82 63 715 3020 DxL Version 1.2 2019.02.21. E-mail : hycap@vina.co.kr Web : www.vina.co.kr PDF
Документация на WEC3R0106QA

PowerPoint 프레젠테이션

Дата модификации: 23.02.2019

Размер: 216.5 Кб

1 стр.

    Товары серии WEC

    Наименование i Упаковка Ёмкость ESR Шаг Размер
    WEC3R0106QA (VINATECH)

    		20 шт ø10 мм
    WEC3R0155QG (VINATECH)

    		ø8 мм
    WEC3R0505QD (VINATECH)

    		1 шт ø8 мм
    WEC3R0505QG (VINATECH)

    		10 шт ø10 мм
    WEC3R0705QD (VINATECH)

    		ø8 мм
    WEC3R0705QG (VINATECH)

    		10 шт ø10 мм
