WF18FTLAADNN0#

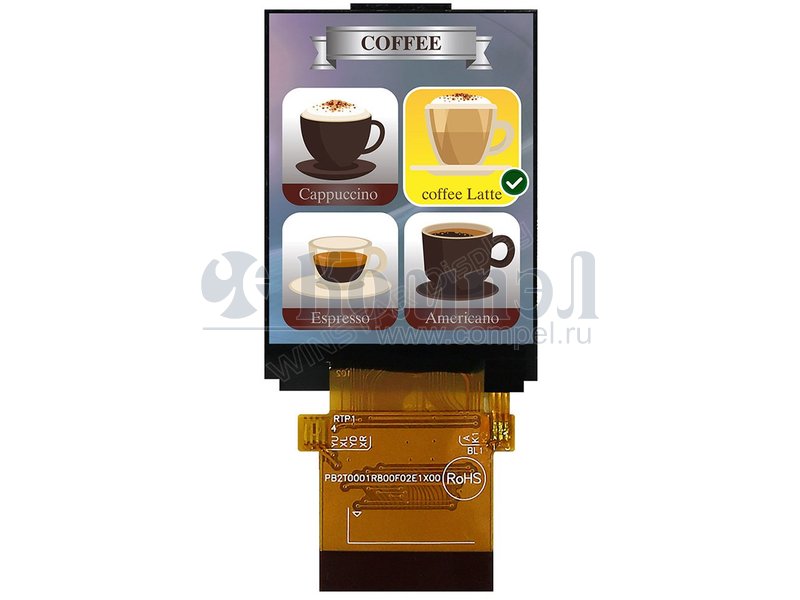

WF18FTLAADNN0 - это 1.77" дюймовый TFT-LCD модуль с разрешением 128x160 пикселей. Модуль работает на базе драйвера IC ST7735S; поддерживает 8080 8/16-Бит параллельный и 3х жильный SPI interface. Размер модуля составляет 34.0 x 45.83 mm, с активной областью 28.03 x 35.04 mm. Диапазон напряжения питания VCI от 2.5V до 4.8V Индикация дисплея WF18FTLAADNN0 производится в портретном режиме. Для индикации в горизонтальном режиме, пожалуйста свяжитесь со службой технической поддержки Winstar Display. Яркость дисплея составляет 500 cd/m2. Рабочая температура дисплея: от -20 ° C до + 70 ° С; Температура хранения: от -30 ° C до + 80 ° C. Размер 1.77 Дюйм Точечно-матричный 128 × RGB × 160(TFT) Измерения модуля 34.0(W) × 45.83(H) × 2.65(D)mm Активная площадь 28.03 × 35.04 Шаг пикселя 0.073 × 0.219 Тип LCD TFT, Белый, Трансмиссивный Угол обзора 6 o'clock Направление инверсии уровня шкалы серого 12 o'clock Соотношение сторон портретный режим IC ST7735S Тип подсветки LED, Белый Сенсорный экран в стадии разработки Поверхность Антибликовая
развернуть ▼ свернуть ▲
- Группа: Дисплеи TFT
- Серия: WF18F
- Корпус: —
- Норма упаковки: 12 шт. (на поддоне)
Технические характеристики
показать свернуть| Диагональ экрана (дюймов) |  | |
|---|---|---|
| Разрешение экрана |  | |
| Входной интерфейс |  | |
| Особенности | Graphic Dot Matrix LCD Display, White LED | |
| Яркость |  | |
| Напряжение питания |  | |
| Рабочая температура |  | |
| Примечание |  |
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER
Файлы 1
показать свернуть
Документация на WF18FTLAADNN0#
WF18FTLAADNN0 Keywords:
Дата модификации: 20.11.2017
Размер: 484.1 Кб
5 стр.
