Видно все: новые дисплеи Winstar 7 и 15 дюймов с антибликовой поверхностью

17 марта 2023

системы безопасностиавтоматизациялабораторные приборыWinstar DisplayновостьоптоэлектроникаTFTLCDHMIДисплеиSSD1963

Известная тайваньская компания-производитель дисплеев Winstar представляет новые довольно крупные дисплеи с диагоналями 7 и 15 дюймов.

WF70B8SWAGDNB0

Высококонтрастный 7-дюймовый ISP TFT-дисплей WF70B8SWAGDNB0 имеет сенсорный экран и антибликовую поверхность. Пиксельное разрешение составляет 800×480 точек. Благодаря технологии ISP дисплей обладает широким углом обзора (по 80° с любого направления), высокой яркостью 800 кд/м2 и хорошим уровнем контраста – 1000:1.

WF70B8SWAGDNB0 (рисунок 1) имеет встроенные драйверы HX8249-A и HX8678-C, благодаря которым поддерживается 18-битный параллельный RGB-интерфейс (R6G6B6 – по шесть бит на каждый цвет). Модель оснащена сенсорной панелью со встроенным драйвером ILI2511 или совместимым с ним, что обеспечивает поддержку USB-интерфейса. Интерфейс I2C при этом также доступен.

Эксплуатация экрана возможна в достаточно широком диапазоне температур -30…80°C.

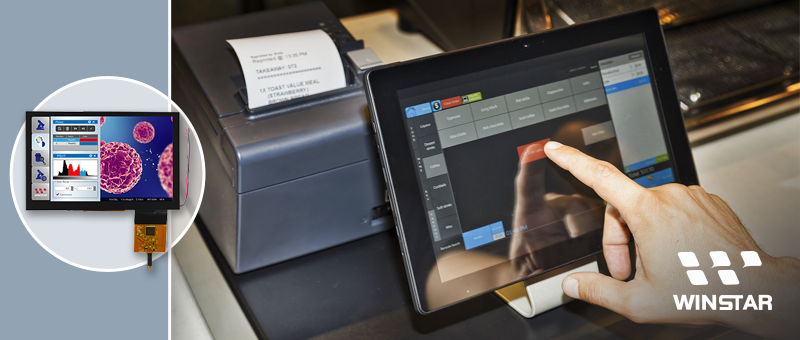

Рис. 1. Внешний вид дисплея WF70B8SWAGDNB0

Рис. 1. Внешний вид дисплея WF70B8SWAGDNB0

WF70C4TIBGDAN0

Данный TFT-дисплей с разрешением 800×480 точек и диагональю 7 дюймов (WVGA) имеет встроенный контроллер SSD1963 с поддержкой параллельного интерфейса 8080 (рисунок 2). Дисплей обладает достаточной высокими яркостью (500 кд/м2) и контрастностью (1000:1). Типовое значение напряжения питания составляет 3,3 В, полный диапазон допустимых напряжений – 3…3,6 В. WF70C4TIBGDAN0 работает в диапазоне температур -20…70°C.

Рис. 2. Внешний вид дисплея WF70C4TIBGDAN0

Рис. 2. Внешний вид дисплея WF70C4TIBGDAN0

Изображение на дисплее выглядит в естественном виде при наблюдении с направления «12 часов» и в инвертированных цветах при наблюдении с направления «6 часов» (рисунок 3).

Рис. 3. Направление луча зрения 12/6 часов

Рис. 3. Направление луча зрения 12/6 часов

Серия дисплеев WF70C4 является прямой заменой WF70H, снимаемой с производства.

WF150ATYAMLNN0

Большой ISP TFT-дисплей WF150ATYAMLNN0 с диагональю 15 дюймов и разрешением 1024×768 точек имеет достаточно широкие углы обзора: до 88° по всем направлениям (рисунок 4). Типовые значения яркости и контраста составляют 300 кд/м2 и 2000:1, соответственно. Рабочий температурный диапазон достаточно широк: -20…70°C. Дисплей не имеет собственного встроенного контролера, вследствие чего необходим достаточно производительный управляющий микроконтроллер или процессорная система, также имеющая LVDS-интерфейс.

Рис. 4. Дисплей WF150ATYAMLNN0

Рис. 4. Дисплей WF150ATYAMLNN0

Ключевые параметры новых дисплеев Winstar представлены в таблице 1.

Таблица 1. Основные характеристики новинок Winstar

Параметр WF70B8SWAGDNB0 WF70C4TIBGDAN0 WF150ATYAMLNN0
Диагональ, дюйм 7 7 15
Матрица 800xRGBx480 (TFT) 800xRGBx480 (TFT) 1024×RGB×768 (TFT)
Размеры модуля дисплея, ДхШхВ, мм 12,95х165,8×106,61 9,7х181,2×105,40 9,1х326,5×253,5
Размер активной области, мм 152,40×91,44 152,4×91,44 304,1×228,1
Размер пикселя, мм 0,1905×0,1905 0,1905×0,1905 0,297×0,297
Тип LCD-экрана TFT, черный в неактивном состоянии, трансмиссивный TFT, белый в неактивном состоянии, трансмиссивный TFT, черный в неактивном состоянии, трансмиссивный
Углы обзора, ° 80/80/80/80 Н/д 88/88/88/88
TFT-интерфейс 18-битный RGB 8-битный параллельный (8080) LVDS
Тип драйвера (TFT Driver IC) HX8249-A + HX8678-C или эквивалентный SSD1963 Нет
Отношение сторон 5:3 5:3 4:3
Подсветка Светодиодная белая Светодиодная белая Светодиодная белая
Драйвер сенсорной панели (PCAP IC) ILI2511 или эквивалентный Нет Нет
PCAP-интерфейс USB, I2C Нет Нет
Тип сенсорной панели Емкостная сенсорная панель (PCAP) Нет Нет
Поверхность Антибликовая Антибликовая Антибликовая

Представленные дисплеи Winstar могут найти применение в пользовательской бытовой электронике, информационных табло и стендах, в системах контроля и управления доступом, банкоматах, постаматах и системах автоматической торговли.

•••
