CFR-50JB-52-1K3

Yageo
Резистор 1.3 кОм ± 5% -500 ppm/°C
развернуть ▼ свернуть ▲
Внешний вид серии CFR

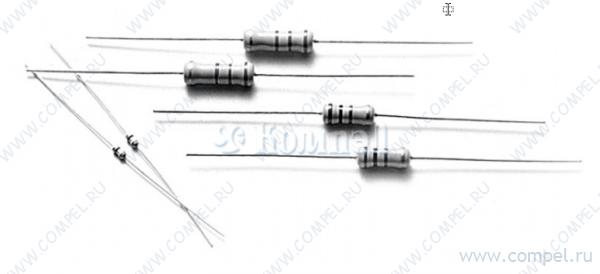

Фотография серии CFR



Технические характеристики

показать свернуть
Сопротивление номинальное
Допуск по сопротивлению
Мощность рассеиваемая
Температурный коэффициент сопротивления
Способ монтажа
Температура рабочая
Размер 9 мм
  Примечание: Fixed Resistor, Carbon Film, 0.5W, 1300ohm, 350V, 5% +/-Tol, -500,350ppm/Cel, Through Hole Mount
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Сопротивление Допуск Мощность Температурный коэффициент Корпус производителя Способ монтажа Напряжение рабочее, макс Материал резистивного элемента Применение Температура рабочая Примечание Карточка
товара
P- CFR-50JR-52-1K3 (YAG)

—

 — — — — — — — — — — —

Файлы 2

показать свернуть
DATA SHEET CARBON FILM RESISTORS General Purpose CFR Series ±2%, ±5% 1/6W to 3W Product specification – September 2, 2022 V.1 RoHS compliant & Halogen Free PDF
Документация на серию CFR

Дата модификации: 07.09.2023

Размер: 1.01 Мб

16 стр.

leaded resISTORS CFR Type Carbon Film Resistors Normal & Miniature Style [ CFR Series ] FEATURES Power Rating 1/6W, 1/4W, 1/2W, 1W, 2W, 3W Resistance Tolerance ±2%, ±5% T.C.R. see Table 1 DERATING CURVE For resistors operated in ambient temperatures above 70°C, power rating must be derated in accordance with the curve below. INTRODUCTION The CFR Series Carbon Film Resistors are manufactured by coating a homogeneous film of pure carbon on high grade ceramic rods. After a helical groove has been cut in the resistive layer, tinned connecting leads of electrolytic copper are welded to the end-caps. The resistors are coated with layers of tan color lacquer. Rated Load (%) 70 155 °C 100 80 60 40 20 20 40 60 80 100 120 140 160 Ambient Temperature (°C) TABLE 1 TEMPERATURE COEFFICIENT STYLE Max. Value of Temp. Coefficient ppm/°C under 100K Ω 100K Ω - 1M Ω 1M Ω - 10M Ω CFR100, CFR200, CFR2WS, CFR3WS ±350 -500 -1,500 CFR-12, CFR-25, CFR-50, CFR25S, CFR50S, CFR1WS +350 / -500 -700 -1,500 DIMENSIONS Unit: mm STYLE ød H L øD DIMENSION Normal Miniature L øD H ød CFR-12 CFR25S 3.4±0.3 1.9±0.2 28±2.0 0.45±0.05 CFR-25 CFR50S 6.3±0.5 2.4±0.2 28±2.0 0.55±0.05 CFR-50 CFR1WS 9.0±0.5 3.3±0.3 26±2.0 0.55±0.05 CFR100 CFR2WS 11.5±1.0 4.5±0.5 35±2.0 0.8±0.05 CFR200 CFR3WS 15.5±1.0 5.0±0.5 33±2.0 0.8±0.05 PDF
Документация на серию CFR

Дата модификации: 25.05.2009

Размер: 237.4 Кб

2 стр.
