CG006M0820A5S-1012

Yageo
Конденсатор алюминиевый 6 В x 820 мкФ ±20%, Radial, -55...105 °C, 2000 ч
развернуть ▼ свернуть ▲

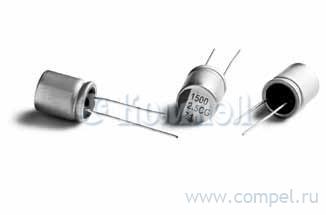

Изображение серии CG

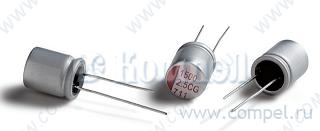

Фотография серии CG



Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение номинальное
Температура рабочая
Срок службы
Диаметр корпуса
Высота корпуса
Способ монтажа
Шаг между выводами
Эквивалентное последовательное сопротивление
Ток пульсаций низких частот
Применение
Диаметр x Высота 10×10×12 мм
  Примечание: Conductive polymer Твердотельный конденсатор capacitors, Low ESR & High ripple current
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Температура рабочая Срок службы Диаметр Высота Способ монтажа Шаг ESR Импеданс Ток пульсаций НЧ Ток пульсаций ВЧ Применение Примечание Карточка
товара
A+ EEUFR0J821 (PAN)

— 200 шт — — — —
A+ EEUFR1A821 (PAN)

— 200 шт — — — —
A+ JRG0J821M05001000120000B (JB)

— 1 шт — — — — —
A+ JRC1A821M03500800120000B (JB)

— — — — — — —
A+ EEUFC1A821 (PAN)

— 200 шт — — — —
A+ EEU-FC0J821 (PAN)

— — — — —
A+ 6SEP820M (PAN)

— 200 шт — — —
A+ EEU-FR0J821B (PAN)

— 1 шт — — — —
A+ 6SEQP820M (PAN)

— 200 шт — — — 5000h @105°C / guaranteed at 125°C / rated 32V max.
A+ EEUFS1A821 (PAN)

— 200 шт — — — THT Lytic, Higher Capacitance, Smaller size
A+ EEUFS1A821B (PAN)

—

 — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 10V, 20% +Tol, 20% -Tol, 820uF, Through Hole Mount
A+ EEUFR0J821B (PAN)

— 1000 шт — — — —
A+ EEUFK1A821 (PAN)

— 200 шт — — — —
A+ EEUFK1A821L (PAN)

— 200 шт — — — —
A+ EEUFR1A821B (PAN)

— 500 шт — — — —
A+ EEUFC0J821 (PAN)

— 200 шт — — — —
A+ EEUFC0J821B (PAN)

— 500 шт — — — —
A+ EEUFC0J821L (PAN)

— 200 шт — — — —
A+ EEUFM0J821L (PAN)

— 200 шт — — — —

Файлы 2

показать свернуть
Yageo corporation ELECTROLYTIC CAPACITORS CG [ Low ESR & High Ripple Current ] Conductive Polymer Solid Capacitors 105°C, 2000 Hours and Ultra Low ESR ELECTRICAL CHARACTERISTICS Operation Temperature Range -55 ~ +105°C Rated Voltage Range 2.5 ~ 25VDC Rated Capacitance Range 33 ~ 2700μF Capacitance Tolerance ± 20% at 120Hz, 20°C Leakage Current (Max. 20°C) I ≤ 0.2CV (μA) ( After Rated Voltage Applied for 2 Minutes ) I = Leakage Current (μA), C = Rated Capacitance (μF), V = Rated Voltage (V) Dissipation Factor W V(V) 2.5 ~ 10V 16 ~ 25 at 120Hz, 20°C D.F (%) 8 12 Low Temperature Stability Impedance Ratio at 20°C (Max.) Endurance description Long life for 2000 hours at 105°C, ideally suited for high quality and high reliability applications. Featuring high CV products W V (V) 2.5 ~ 16V Impedance Z - 25°C / Z + 20°C ≤1.15 Z - 55°C / Z + 20°C ≤1.25 (Z: 100KHz) After the rated voltage has been applied at 105°C for 2000 hours, the capacitors shall meet the follow requirements. (a) Appearance: No Significant Damage (b) Capacitance Change: Within±20% of Initial Value (c) Dissipation Factor: Not Exceeding 150% of the Initial Specified Value (d) Equivalent Series Resistance: Not Exceeding 150% of the Initial Specified Value (e) Leakage Current: Not Exceeding the Initial Specified Value Humidity Test After subjected to 90 to 95% RH for 1000 hours at 60°C, the capacitors shall meet the requirements as Endurance. diagram of dimensions Unit: mm MARKING Rubber Stand-off Coated case a (Max.) 6 2.5 1.0 8 3.5 10 5.0 1 0 2.5CG P±0.5 P øD+0.5 max. Dø ø0.6 793 Capacitance(µF) Series Identification Rated Voltage Date Code L+a 15Min. 4Min. D+0.5max Polarity (negative) Indication PDF
Документация на серию CG

Дата модификации: 22.12.2010

Размер: 167 Кб

3 стр.

YAGEO Corporation Date:3/16/2009 Conductive Polymer Aluminum Solid Capacitors Engineering Bulletin for CG Type File:2102 Page: 1/13 _____________________________________________________________________________________ Ⅰ. Scope This standard defines characteristics and dimensions for conductive polymer aluminum solid electrolytic capacitors named CG series for general purpose Ⅱ. Construction & Dimensions (Unit = mm) Coated case ψd P±0.5 ψD + 0. 5 max L+a max 15min 4min Size code ψD x L P ψd a 0608 6.3x8 2.5 0.6 1.0 0610 6.3x10.5 2.5 0.6 1.0 0808 8x8 3.5 0.6 1.5 0811 8x11.5 3.5 0.6 1.0 1011 10x11.5 5.0 0.6 1.0 1012 10x12.5 5.0 0.6 1.0 Ⅲ. P±0.5 Characteristics CG Type -55 to +105° C Ultra low ESR of conductive polymer aluminum solid capacitors. CG type capacitors have been developed for use in switching regulators, motherboard and other high frequency applications, which feature low equivalent series resistance, high ripple and inductance over wide temperature range. 1. Standard test conditions Unless otherwise specified all tests shall be performed at, or referred to, an ambient temperature of 20 ℃ and a relative humidity not greater than 50%. 2. Electrical characteristics PDF
Документация на серию CG

Microsoft Word - CG-2102 Update _2008_-new.doc

Дата модификации: 16.03.2009

Размер: 255.2 Кб

14 стр.
