KNP 1W 20 +5%

Yageo
Резистор AXIAL 20 Ом ± 5% 300 ppm/°C
развернуть ▼ свернуть ▲

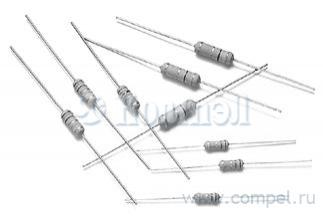

Изображение серии KNP

Технические характеристики

показать свернуть
Сопротивление номинальное
Допуск по сопротивлению
Мощность рассеиваемая
Температурный коэффициент сопротивления
Корпус производителя
Способ монтажа
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Сопротивление Допуск Мощность Температурный коэффициент Корпус производителя Способ монтажа Напряжение рабочее, макс Материал резистивного элемента Применение Температура рабочая Примечание Карточка
товара
A+ KNP200JB-73-20R (YAG)

— 1 шт Резистор - Сопротивление: 20 Ом; Допуск: ±5%; Мощность: 2 Вт; ТКС: 300 ppm/K; Монтаж: A... — — —
A+ SQP10AJB-20R (YAG)

— на поддоне 1000 шт — — —

Файлы 1

показать свернуть
Through-hole resistors General Type Wirewound Resistors Normal & Miniature Style [ KNP Series ] FEATURES Power Rating Resistance Tolerance ±1%, ±5% T.C.R. ±300ppm/°C Flameproof Multi-layer Coating Meets UL-94V-0 Flameproof Feature Meets Overload Test INTRODUCTION 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W UL-1412 DERATING CURVE The resistor element is a resistive wire which is wound in a single layer on a ceramic rod, with tinned connecting wires of electrolytic copper welded to the end-caps. The ends of the resistive wire are connected to the caps by welding. The resistors are coated with layers of green color flame-proof lacquer. For resistors operated in ambient temperatures above 40°C, power rating must be derated in accordance with the curve below. 40 70 Rated Load (%) 200 275 °C 100 3W-7W 80 1/4W-3WS 60 40 20 50 100 150 200 250 300 Ambient Temperature (°C) DIMENSIONS Unit: mm STYLE DIMENSION Normal Miniature L øD H ød KNP-25 KNP50S 6.3±0.5 2.5±0.3 28±2.0 0.55±0.05 KNP-50 KNP1WS 9.0±0.5 3.5±0.3 26±2.0 0.55±0.05 11.5±1.0 4.6±0.5 35±2.0 0.8±0.05 KNP3WS 15.5±1.0 5.2±0.5 33±2.0 0.8±0.05 KNP5WS 17.5±1.0 6.5±0.5 32±2.0 0.8±0.05 KNP7WS 24.5±1.0 8.5±0.5 38±2.0 0.8±0.05 - 24.5±1.0 8.5±0.5 38±2.0 0.8±0.05 KNP100 ød H L øD KNP200 KNP300 KNP400 KNP500 KNP600 KNP700 Note: KNP1WS ( for MB Type ) ød = 0.8±0.05 mm KNP2WS KNP3SS PDF
Документация на серию KNP

Дата модификации: 24.07.2013

Размер: 239 Кб

2 стр.
