AD8606ARZ

UMW
UMW AD8606ARZ 1.Description 2.Features The AD8606 dual rail-to-rail input and output, single Low offset voltage: 65 μV maximum supply amplifiers. They feature very low offset voltage, Low input bias currents: 1 pA maximum low input voltage and current noise, and wide signal Low noise: 8 nV/√Hz bandwidth. Wide bandwidth: 10 MHZ The combination of low offsets, low noise, very low High ...
развернуть ▼ свернуть ▲

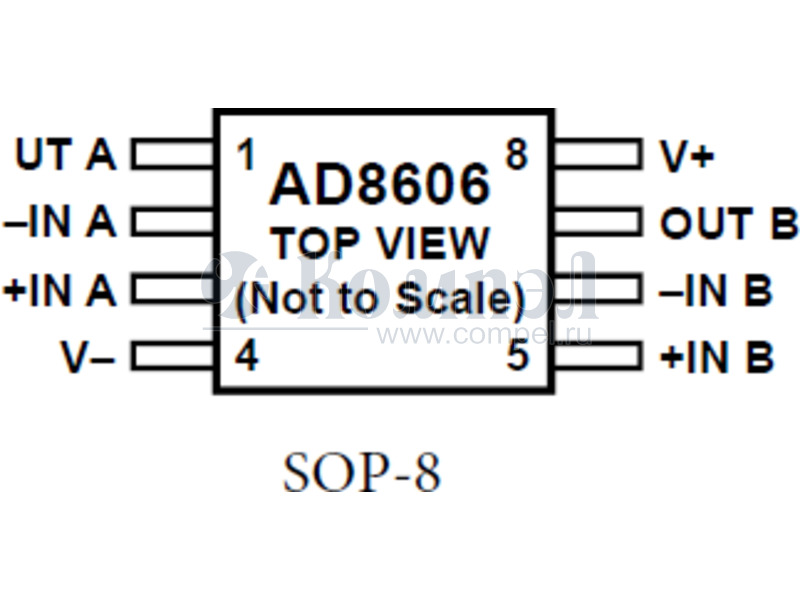

Внешний вид AD8606ARZ

Технические характеристики

показать свернуть
Корпус SOP-8
Тип ОУ
Техническая особенность ОУ
Кол-во каналов ОУ
Напряжение питания
Ток собственного потребления
Rail-to-Rail выводы
Программируемый коэффициент усиления
Частота единичного усиления
Максимальная скорость нарастания выходного сигнала
Диапазон рабочих температур
Примечание Dual rail-to-rail input and output, single supply amplifier
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
UMW AD8606ARZ 1.Description 2.Features The AD8606 dual rail-to-rail input and output, single Low offset voltage: 65 μV maximum supply amplifiers. They feature very low offset voltage, Low input bias currents: 1 pA maximum low input voltage and current noise, and wide signal Low noise: 8 nV/√Hz bandwidth. Wide bandwidth: 10 MHZ The combination of low offsets, low noise, very low High open-loop gain: 1000 V/mV input bias currents, and high speed makes these Unity gain stable amplifiers useful in a wide variety of applications. Single-supply operation: 2.7 V to 5.5 V Filters, integrators, photodiode amplifiers, and high 8-ball WLCSP for dual (AD8606) impedance sensors all benefit from the combination of performance features. Audio and other ac applications benefit from the wide bandwidth and low distortion. Applications for these amplifiers include optical control loops, portable and loop-powered instrumentation,and audio amplification for portable devices. 3.Applications Photodiode amplification Sensors Battery-powered Barcode scanners instrumentation Multipole Audio filters 4.Pinning information OUTA -INA +INA V- 1 8 AD8606 TOP VIEW (Not to Scale) 4 5 V+ OUTB -INB +INB SOP-8 UTD Semiconductor Co.,Limited www.umw-ic.com Apr.2025 1 of 16 PDF
Документация на AD8606ARZ

UMW AD8606ARZ

Дата модификации: 05.12.2025

Размер: 628.3 Кб

16 стр.

R UMW AD8606 精密、低噪声、CMOS、 轨到轨输入/输出运算放大器 概述 引脚配置 AD8606分单路、双路和四路、轨 到轨输入和输出、单电源 放大器，具有极低失调电压、低 输 入电压和电流噪声以及 宽信号带宽等特性。 低失调、低噪声、极低的输入偏置电流和高速度特性相结 合，使这些放大器适合各种应用。滤波器、积分器、光电 二 极管放大器和高阻抗传感器等器件均可受益于这些特性 组 合。宽带宽和低失真特性则有益于音频和其它交流应 用。具 体应用包括光学控制环路、便携式和环路供电仪器 仪表以及 便携式设备的音频放大。 AD8606的额定温度范围 为−40°C至 +125°C扩展工业温度范围。 UT A –IN A +IN A V– 1 AD8606 8 TOP VIEW (Not to Scale) 4 5 SOP-8 产品特性 应用 低失调电压：65 μV(最大值) 低输入偏置电流：1 pA(最大值) 低噪声：8 nV/√Hz 宽带宽：10 MHz 高开环增益：1000 V/mV 单位增益稳定 单电源供电：2.7 V至5.5 V 光电二极管放大 电池供电仪器仪表 多极滤波器 传感器 条形码扫描器 音频 www.umw-ic.com 1 V+ OUT B –IN B +IN B 友台半导体有限公司 PDF
Документация на AD8606ARZ

UMW AD8606ARZ

Дата модификации: 20.03.2024

Размер: 1.9 Мб

13 стр.

    Публикации 1

    показать свернуть
    сегодня
    новость

    Новый операционный усилитель AD8606ARZ производства UMW поступил на склад КОМПЭЛ

    Складскую номенклатуру КОМПЭЛ пополнила новая модель ОУ AD8606ARZ производства китайской компании YOUTAI (UMW Semiconductor). Этот прецизионный операционный усилитель, разработанный на основе технологии CMOS, обладает низким уровнем шума, малым... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
