YZPST-SKD83/16

YZPST
YANGZHOU POSITIONING TECH. CO., LTD POWER BRIDGE RECTIFIERS TYPE : YZPST-SKD83/16 Parameter Symbol Conditions Values Units V Repetitive Peak Off-State Voltage VDRM - Non Repetitive Peak Off-State Voltage VDSM - Repetitive Peak Reverse Voltage VRRM 1600 V Non Repetitive Peak Reverse Voltage VRSM 1700 V Average Rectified Output Current IO(AV) TC=95°C 83 A Surge Forward Cur...
развернуть ▼ свернуть ▲

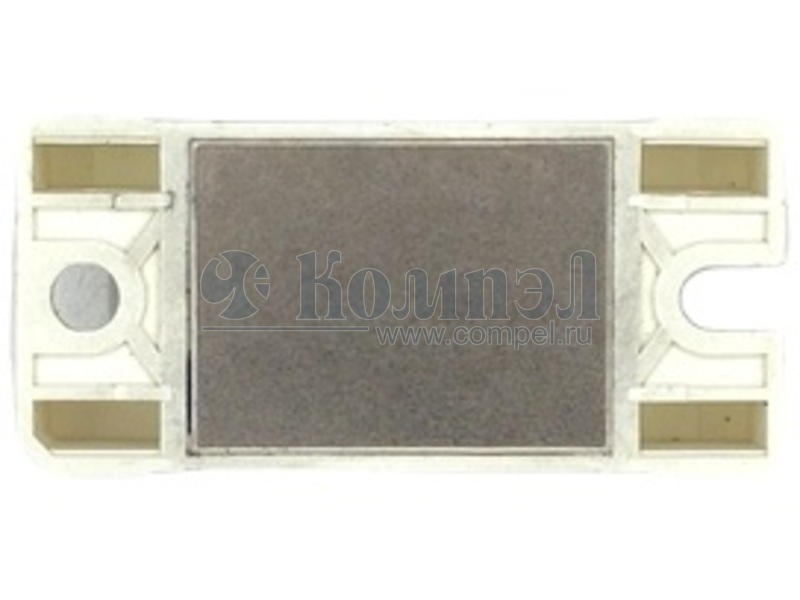

Внешний вид YZPST-SKD83/16

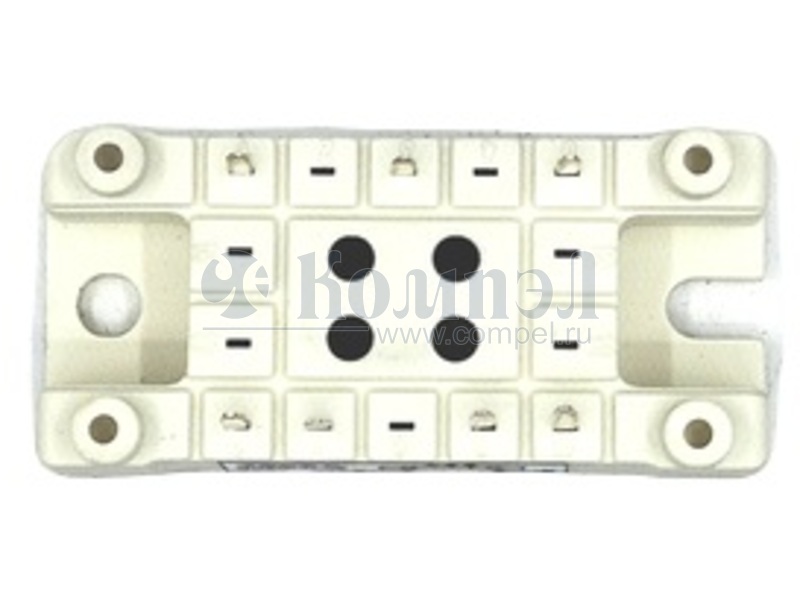

Внешний вид YZPST-SKD83/16

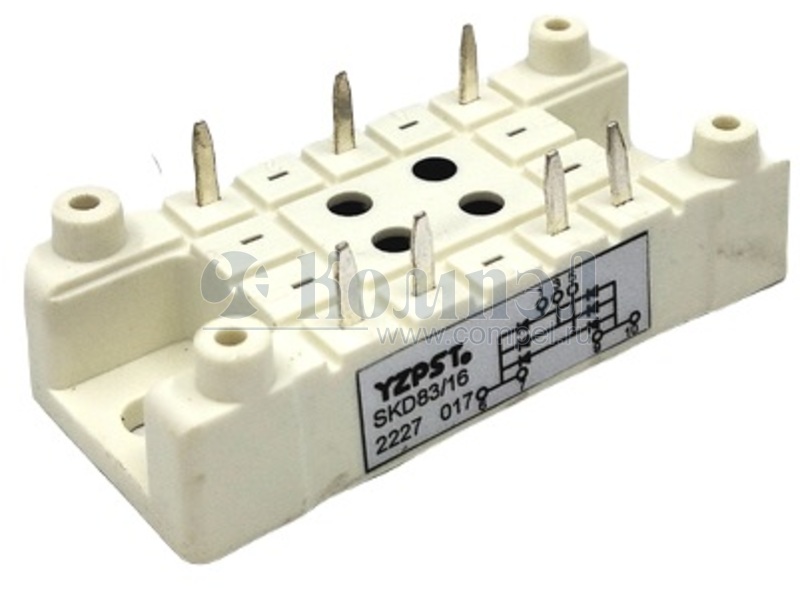

Внешний вид YZPST-SKD83/16
Внешний вид YZPST-SKD83/16

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD POWER BRIDGE RECTIFIERS TYPE : YZPST-SKD83/16 Parameter Symbol Conditions Values Units V Repetitive Peak Off-State Voltage VDRM - Non Repetitive Peak Off-State Voltage VDSM - Repetitive Peak Reverse Voltage VRRM 1600 V Non Repetitive Peak Reverse Voltage VRSM 1700 V Average Rectified Output Current IO(AV) TC=95°C 83 A Surge Forward Current IFSM 50Hz; Half Sine Wave,1Pulse, Non-Repetitive Tj= 150°C 560 A I Squared t I2t 2msec to 10msec Tj= 150°C 1.57 KA2s Surge On-State Current ITSM 50Hz; Half Sine Wave,1Pulse, Non-Repetitive - A I Squared t I2t 2msec to 10msec - KA2s Peak Forward Voltage VFM Peak On-State Voltage VTM Threshold voltage Tj=25°C; IF=80A 1.45 - V VF(TO Tj= 150°C 0.8 V rF Tj= 150°C 7.5 mΩ IRM VRM= VRRM, Tj= 125°C - mA Critical Rate of Turned-On Current di/dt VD=2/3VDRM, ITM=2•IO, Tj=125°C IG=200mA, diG/dt=0.2A/μs - A/μs Critical Rate of Rise of Off-State Voltage dv/dt VD=2/3VDRM Tj=125°C - V/μs Gate Current to Trigger IGT - mA Gate Voltage to Trigger VGT - V Holding Current IH - mA Forward slope resistance Peak Reverse Current Thermal Resistance Rth(j-c) Junction to Case 1.4 K /W Rth(c-f) Case to Fin 2.83 K /W Tvj -40~+150 °C Tstg -40~+125 °C 3000/3600 V 2 N.m Visol Mounting torque VD=6V,IT=1A,Tj=25°C M a.c. 50Hz; r.m.s.; 1min./1S Case mounting Terminals Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-SKD83/16

Дата модификации: 06.05.2022

Размер: 331.5 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
