YZPST-SKKD100/12

YZPST
YANGZHOU POSITIONING TECH. CO., LTD TYPE:YZPST-SKKD100-12E Rectifier Diode Module s Features Typical Applications · Heat Transfer Through Aluminium Oxide Ceramic Isolated Metal Baseplate · Rectifier for drives applications · Rectifiers for UBS · Battery chargers · Hard Soldered Joints For High Reliability · UL Recognized BLOCKING Symbol Condition Ratings Unit VRRM VRSM Tj= Tj Max. 12...
развернуть ▼ свернуть ▲

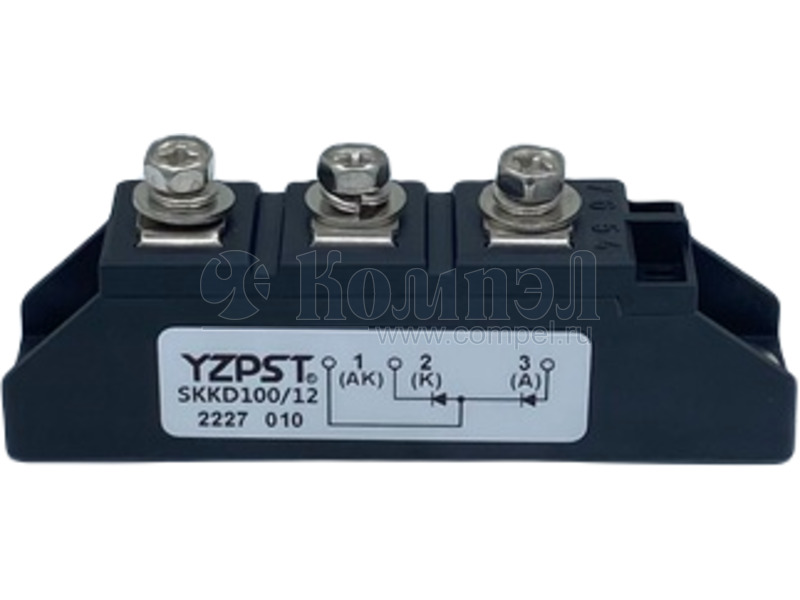

Внешний вид YZPST-SKKD100/12

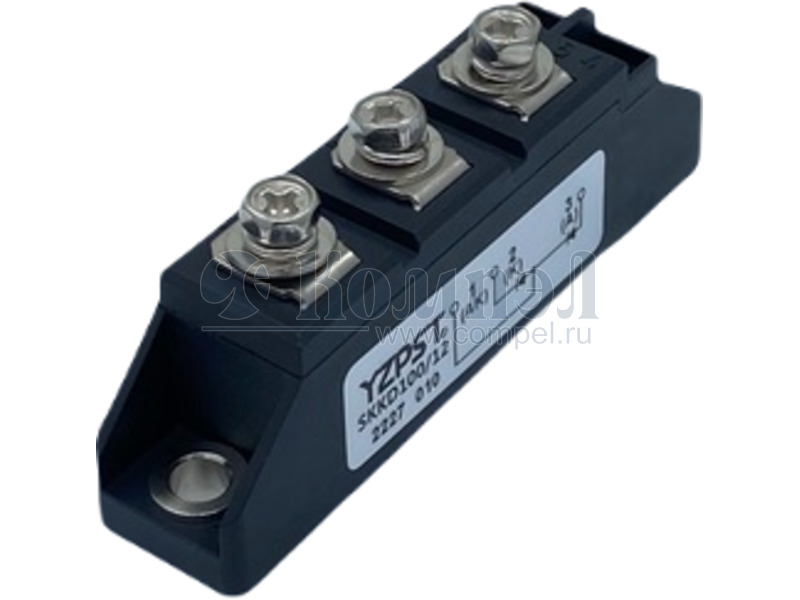

Внешний вид YZPST-SKKD100/12

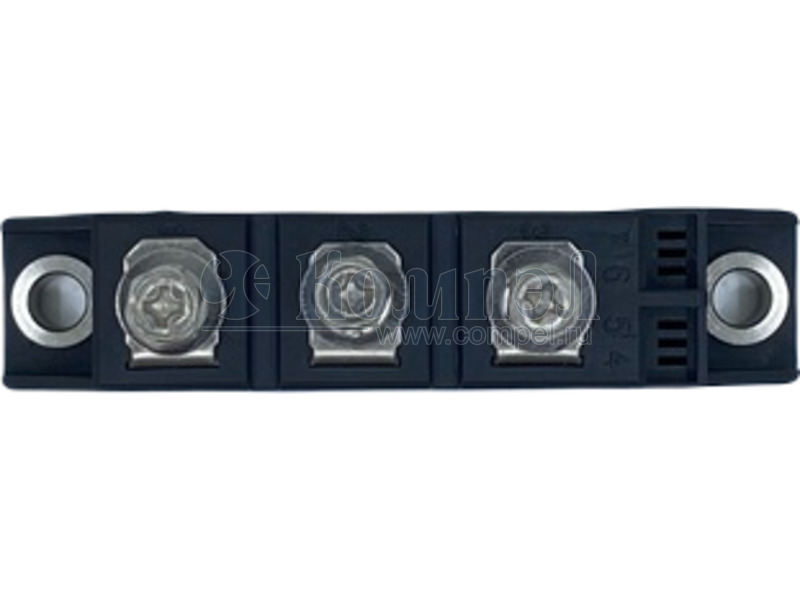

Внешний вид YZPST-SKKD100/12
Внешний вид YZPST-SKKD100/12

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD TYPE:YZPST-SKKD100-12E Rectifier Diode Module s Features Typical Applications · Heat Transfer Through Aluminium Oxide Ceramic Isolated Metal Baseplate · Rectifier for drives applications · Rectifiers for UBS · Battery chargers · Hard Soldered Joints For High Reliability · UL Recognized BLOCKING Symbol Condition Ratings Unit VRRM VRSM Tj= Tj Max. 1200 1300 V IRRM AtVRRM，Single phase，half wave，Tj= Tj Max. 5 mA VISO 50Hz, r.m.s;1S/1min 3600/3000 V Ratings Unit CONDUCTING Symbol Condition IF(AV) TC=85°C; 180°sine 100 A IF(RMS) TC=82°C; 180°sine 175 A IFSM Tj= Tj Max.; t = 10 ms (50 Hz); sine 2000 A It Tj= Tj Max.; t = 10 ms (50 Hz); sine 20 kA2S VF(TO) (I > π x IF(AV)),Tj= Tj Max. 0.85 V rF (I > π x IF(AV)),Tj= Tj Max. 1.3 mΩ VFM On-State Current300A，Tj=25°C 1.35 V 2 Electrical Characteristics Symbol Condition Ratings Unit Rth(j-c) Per Module 0.35 K/W Rth(c-h) Per Module 0.2 K/W Tj -40 ~ + 125 °C Tstg -40 ~ + 125 °C mounting torque 5 Nm terminal torque 3 Nm 95 g M W Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-SKKD100/12

Дата модификации: 11.09.2023

Размер: 376.1 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
