ZMCT102F-1

Zeming
5mm PCB mounting Current transformer 2000:1 10A
развернуть ▼ свернуть ▲

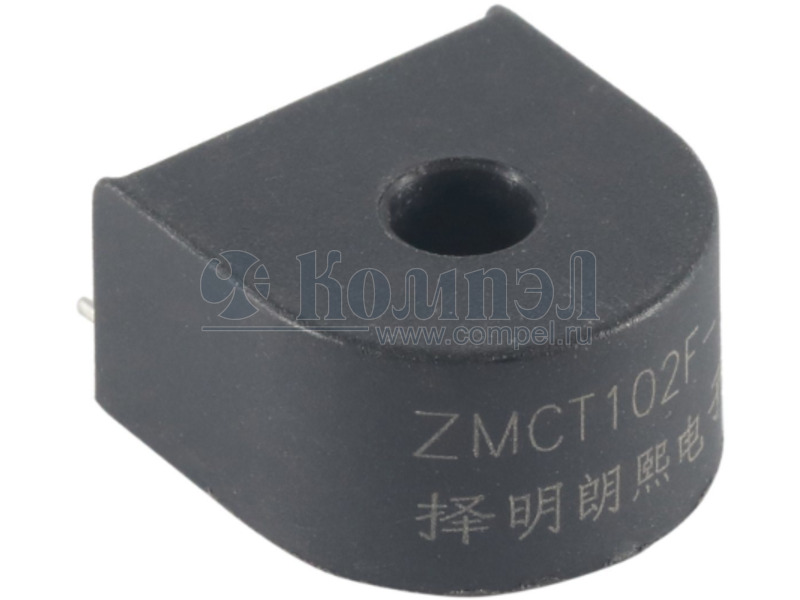

Внешний вид ZMCT102F-1
Внешний вид ZMCT102F-1



Технические характеристики

показать свернуть
Входной ток
Выходной ток
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Qingxian Zeming Langxi Electronic www.micro-transformer.com ZMCT102F-1 Current Transformer Small size, high accuracy, good consistency, for current and power measurement Structural parameter: Front view Bottom view The main technical parameters: Model ZMCT102F-1 input current 0-10A（10Ω） Rated output current 2.5mA at input 5A turns ratio 2000:1 phase angle error 5%dot ~120% dot of 5A, Phase difference value between the two points ≤10＇ （sampling resistor 10Ω） linear range 0~10A（sampling resistor 10Ω） linearity 0.05%（5%dot~120%dot of 5A） Permissible error -0.05%≤f≤+0.05%（input 5A, sampling resistor 10Ω） application 4500V isolation voltage High precision measurement of current and power Encapsulation Epoxy installation PCB mounting（Pin length>3mm） operating temperature -40℃~+85℃ Tel: 86-25-52601870 E-mail:zm@zeming-e.com PDF
Документация на ZMCT102F-1

型号 Keywords:

Дата модификации: 27.11.2017

Размер: 132.5 Кб

2 стр.
