Трансформаторы тока ZeMing поступили на склад Компэл

30 мая 2023

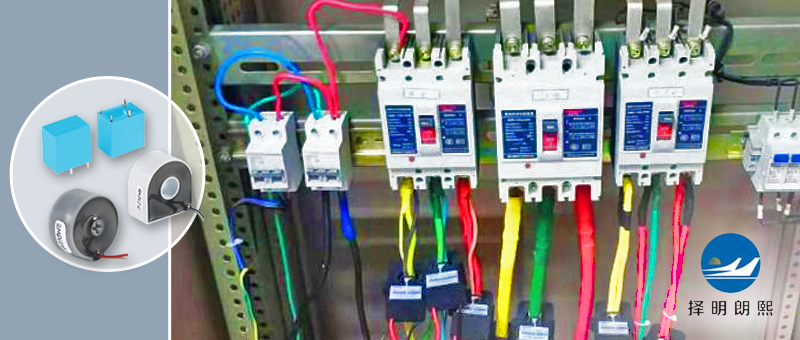

На склад Компэл поступили трансформаторы тока и токовые датчики напряжения китайского производителя ZeMing. Трансформаторы позволяют измерять ток в диапазоне до 400 А и доступны в разных конструктивных исполнениях – для монтажа на печатную плату и выносные с гибкими выводами. Основное преимущество токовых трансформаторов как датчиков тока заключается в том, что они позволяют измерять любой вид тока без разрыва цепи, реализуя гальваническую развязку выходного сигнала от измеряемой линии.

Миниатюрные токовые трансформаторы для монтажа на печатную плату подходят для приложений с ограниченным внутренним пространством. Они позволяют реализовать узлы контроля напряжения, мощности и энергопотребления. Трансформаторы с гибкими выводами могут размещаться в любой части устройства за пределами основной печатной платы. Токовые трансформаторы, нечувствительные к постоянному току (DC Immune) предназначены для использования в однофазных и трехфазных счетчиках электроэнергии. Датчики напряжения позволяют преобразовать входное напряжение до 1000 В в выходной токовый сигнал для последующего измерения.

На склад поступили следующие токовые трансформаторы Zeming:

Наименование	Особенности	Фото
ZMDCT06	Номинальный ток 120 A (144 A max.) Частота 50…400 Гц Выходной ток 48 мА (ном.) Отношение витков 1:2500 Класс точности 0.2 Изоляция 3 кВ (1 мин.) -40…85°C Диаметр 12.5 мм Для счетчиков электроэнергии (DC immume)
ZMDCT21	Номинальный ток 100A  (120  max.) Частота 50…400 Гц Выходной ток 40 мA (ном.) Отношение витков 1:2500 Класс точности 0.1 Изоляция 3 кВ (1 мин.) -40…85°C Диаметр 12.5 мм Для счетчиков электроэнергии (DC immume)
TA502/2-A	Входной ток 0~70 A Выходной ток 2 мA@5 A Отношение витков 2500:1 Класс точности 0.2 Линейность 0.1% Изоляция 4.5 кВ -40…85°C Диаметр 6.5 мм
ZEMCT131	Продолжительный ток 0~6 A Номинальный входной ток 5 A Номинальный выходной ток 2.5 мА Отношение витков 2000:1 Линейность 0.2% Изоляция 3 кВ -40…85°C
ZEMCT303A-2	Входной ток 0~40 0A Выходной ток 5 мА@5 A Отношение витков 1000:1 Линейность <5% -40…85°C Диаметр 13 мм Для измерения стартового тока в узле плавного пуска мотора
ZMCT102F-1	Входной ток 0~10 A Выходной ток 2.5 мА@5 A Отношение витков 2000:1 Линейность 0.05% Изоляция 4.5 кВ -40…85°C Диаметр 5 мм
ZMCT103E	Входной ток 0~40 A Выходной ток 2.5 мА@5 A Отношение витков 2000:1 Линейность 0.2% Изоляция 4.5 кВ -40…85°C Диаметр 5 мм
ZMCT116A	Входной ток 0~70 A Выходной ток 2 мА@5 A Отношение витков 2500:1 Линейность 0.1% Изоляция 4.5 кВ -40…85°C Диаметр 6.5 мм
ZMCT124I	Входной ток 0~100 A Выходной ток 2 мА@5 A Отношение витков 2500:1 Класс точности 0.2 Линейность 0.2% Изоляция 4.5 кВ -40…85°C Диаметр 8.8 мм
ZMCT134	Входной ток 0~40 A Выходной ток 2.5 мА@5 A Отношение витков 2000:1 Линейность 0.2% Изоляция 4.5 кВ -40…85°C Диаметр 7.5 мм
ZMCT204D	Входной ток 0~10 A Выходной ток 5 мА@5 A Отношение витков 1000:1 Линейность 0.2% Изоляция 4.5 кВ -40…85°C Диаметр  4.5 мм
ZMCT205D	Входной ток 0~8 A Выходной ток 5 мА@5 A Отношение витков 1000:1 Линейность 0.5% Изоляция 4.5 кВ -25…85°C Диаметр 6.5 мм
